Nắp Mương Thoát Nước Bằng Thép Grating: Cấu Tạo & Tiêu Chuẩn Thử Tải BS EN 124

18 0

Hệ thống mương rãnh thoát nước là hạng mục hạ tầng kỹ thuật bắt buộc tại mọi nhà xưởng công nghiệp, cảng biển hay khu đô thị. Tuy nhiên, việc sử dụng các tấm đan bê tông cốt thép truyền thống đang bộc lộ nhiều điểm yếu chí mạng: trọng lượng quá nặng gây khó khăn khi nạo vét, dễ bị nứt gãy dưới tải trọng xe tải và khả năng thoát nước kém.

Để giải quyết bài toán này, nắp mương thoát nước bằng thép grating mạ kẽm ra đời. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo cơ học, bảng phân loại cấp chịu tải theo chuẩn châu Âu BS EN 124 và quy cách kích thước chuẩn xác nhất dành cho kỹ sư thiết kế.

1. Cấu Tạo Nắp Mương Thoát Nước Bằng Thép Grating

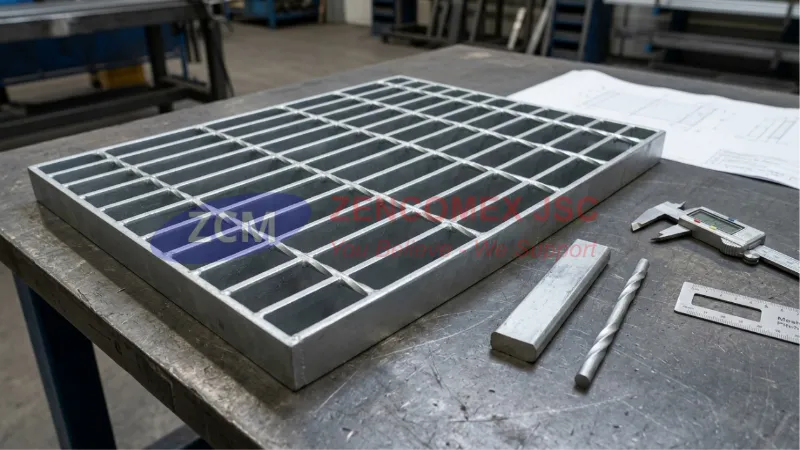

Nắp mương grating (Tên tiếng Anh: Steel Grating Trench Cover) là một cấu kiện cơ khí dạng lưới, được thiết kế chuyên biệt để đậy trên bề mặt các rãnh xả nước, hố ga. Cấu trúc vật lý của tấm nắp mương được tổ hợp từ hai thành phần chính:

Thanh thép la chịu lực (Bearing Bars): Là những dải thép cacbon phẳng (hoặc dập răng cưa) được xếp song song với nhau. Đây là thành phần quyết định 100% khả năng gánh tải trọng của xe cộ đi bên trên.
Thanh liên kết (Cross Bars): Thường là các thanh thép vuông xoắn (Twisted bar) 6mm hoặc 8mm, được xếp vuông góc với các thanh la chịu lực.

Tại các điểm giao nhau, chúng được nung chảy và ép lún bằng công nghệ hàn tiếp điểm áp lực cao tần, tạo ra một khối thép liên kết không thể tách rời.

Ưu điểm kỹ thuật vượt trội: Thiết kế dạng lưới hở mang lại khả năng thoát nước bề mặt vượt trội lên đến 80% – 90%. Nước mưa rào hay nước xả thải công nghiệp sẽ trôi tuột ngay lập tức xuống rãnh, ngăn chặn tình trạng ngập úng cục bộ, đồng thời không bị ứ đọng rác thải bề mặt. Khách hàng B2B có thể tìm hiểu thêm về cấu tạo chi tiết của nắp mương thoát nước để lắp đặt cho công trình công nghiệp.

2. Tiêu Chuẩn Thử Tải Trọng BS EN 124 Áp Dụng Cho Nắp Mương Thép

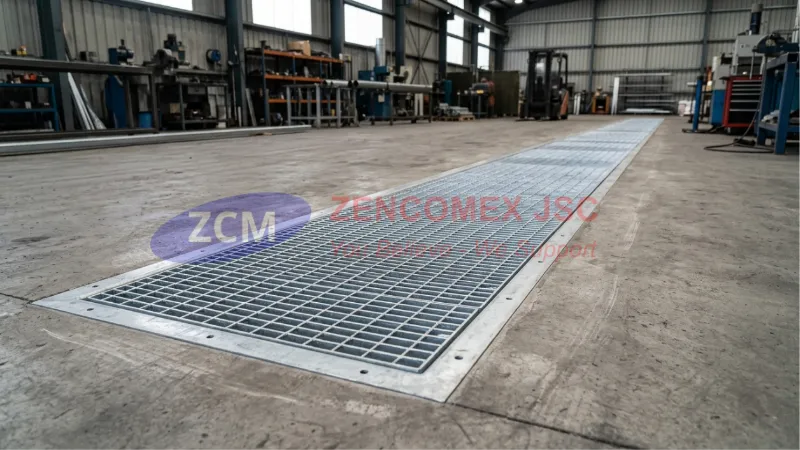

Lắp đặt nắp mương grating vào khung thép V biên trên rãnh thoát nước bê tông đúng kỹ thuật_3 Một nắp mương bị sập khi xe tải chạy qua có thể gây ra tai nạn thảm khốc. Do đó, kỹ sư bóc tách vật tư không được phép thiết kế cảm tính mà phải tuân thủ nghiêm ngặt Tiêu chuẩn Châu Âu BS EN 124 (Quy chuẩn thiết kế nắp hố ga và song chắn rác).

Tiêu chuẩn này chia nắp mương thành 6 nhóm tải trọng (Từ A đến F). Dưới đây là 4 nhóm phổ biến nhất ứng dụng tại Việt Nam:

Phân Lớp (Class)	Tải Trọng Thử Nghiệm (Test Load)	Vị Trí Ứng Dụng Khuyến Nghị	Cấu hình la thép tham khảo
Nhóm 1 – Lớp A15	15 kN (~ 1.5 Tấn)	Chuyên dùng cho khu vực chỉ có người đi bộ, xe đạp, công viên, hành lang nhà xưởng.	La dày 3mm, cao 30mm
Nhóm 2 – Lớp B125	125 kN (~ 12.5 Tấn)	Vỉa hè, khu vực bãi đỗ xe ô tô con, xe bán tải, hoặc khu vực nội bộ xe nâng nhẹ di chuyển.	La dày 4mm – 5mm, cao 40mm
Nhóm 3 – Lớp C250	250 kN (~ 25 Tấn)	Lắp đặt tại rãnh thoát nước sát lề đường (cách lề tối đa 0.5m), chịu được xe tải hạng trung.	La dày 5mm, cao 45mm – 50mm
Nhóm 4 – Lớp D400	400 kN (~ 40 Tấn)	Ứng dụng trên lòng đường xa lộ, đường nội bộ bến cảng nơi xe container tải trọng nặng lưu thông liên tục.	La dày 6mm – 8mm, cao > 50mm

Ghi chú: Việc lựa chọn độ dày la thép (3mm, 5mm) và chiều cao bản la (30mm, 40mm, 50mm) phải được tính toán dựa trên cả tải trọng (Class) và khẩu độ lọt lòng của mương. Cấu trúc này cũng được áp dụng tương tự khi thiết kế khả năng chịu tải của hệ thống sàn thao tác grating trong các nhà máy lọc hóa dầu, xi mạ.

3. Kích Thước Quy Cách Nắp Mương Thoát Nước Thông Dụng

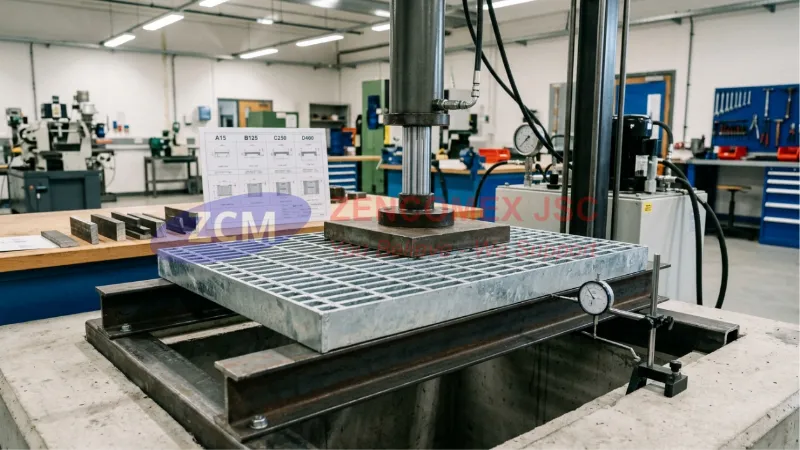

Thử tải nắp mương grating theo tiêu chuẩn BS EN 124 với các cấp tải A15, B125, C250 và D400_1 Để việc thi công diễn ra đồng bộ, kỹ sư xây dựng (làm mương bê tông) và kỹ sư cơ khí (làm nắp thép) phải thống nhất các kích thước nắp mương thoát nước ngay từ giai đoạn bản vẽ Shop-drawing.

Khẩu độ mương bê tông (Clear Opening): Là khoảng cách lọt lòng đo từ mép vách bê tông bên này sang bên kia. Các kích thước lọt lòng phổ biến thường là 200mm, 300mm, 400mm, 500mm.
Khung sắt đỡ V biên (Outer Frame): Nắp mương thép không được đặt trực tiếp lên mép bê tông (sẽ làm vỡ mép khi xe chạy). Nhà thầu phải đổ bê tông có chừa lại một bậc thềm (cổ mương), sau đó chôn khung sắt định hình (thường dùng thép hình V50x50 hoặc V63x63) có hàn râu bám vào bê tông. Nắp mương grating sẽ được đặt lọt thỏm và nằm êm ái bên trong khung V này.
Khoảng cách lưới thép (Mesh Pitch): Đây là tỷ lệ đan mắt lưới. Ký hiệu phổ biến là 30/100 hoặc 40/50. Trong đó, khoảng cách tâm giữa các thanh la chịu lực thường là 30mm hoặc 40mm; khoảng cách giữa các thanh xoắn ngang liên kết là 50mm hoặc 100mm.

4. Công Nghệ Mạ Kẽm Nhúng Nóng Chống Ăn Mòn Cho Nắp Mương Grating

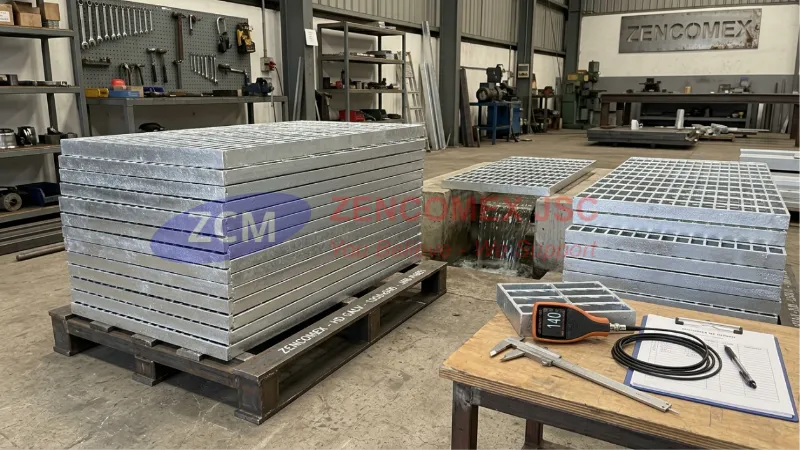

Nắp mương grating mạ kẽm nhúng nóng giúp chống ăn mòn trong môi trường nước thải, dầu nhớt và khu vực ngoài trời_4 Do thường xuyên phải tiếp xúc với nước xả thải, dầu nhớt, hóa chất và chịu sự ma sát cọ xát liên tục của lốp xe, nắp mương thép đen sẽ rỉ sét hư hỏng chỉ sau 6 tháng. Giải pháp bảo vệ bắt buộc và duy nhất là Công nghệ mạ kẽm nhúng nóng (Hot-dip Galvanizing).

Quy trình xử lý bề mặt nghiêm ngặt:

Các tấm nắp mương sau khi hàn xong sẽ được nhúng vào bể Axit Clohydric (HCl) để tẩy rỉ sét và vảy hàn.
Rửa sạch bằng nước, sau đó nhúng qua hóa chất trợ dung (Flux) để ngăn oxy hóa bề mặt.
Cuối cùng, cẩu cấu kiện nhúng ngập hoàn toàn vào bể kẽm nóng chảy ở nhiệt độ 450°C.

Kẽm và thép sẽ xảy ra phản ứng hợp kim hóa, tạo ra một lớp giáp kim loại bám rịt vào lõi thép. Theo tiêu chuẩn ASTM A123 / TCVN 5408, độ dày lớp kẽm phủ trung bình tối thiểu phải đạt từ 65 micromet đến 85 micromet. Lớp bảo vệ cực dày này giúp nắp mương thép không bị rỉ sét, tuổi thọ lên tới 20 – 30 năm ngay cả tại vùng nước thải sinh hoạt ô nhiễm hay khu vực gần hơi muối biển.

5. Câu Hỏi Thường Gặp (FAQs)

Trả lời: Nước thải rãnh mương thường chứa axit nhẹ, hóa chất tẩy rửa hữu cơ ăn mòn cực mạnh. Hơn nữa, nắp mương phải chịu lực ma sát chà xát rất lớn từ đá dăm và bánh xe cộ. Nếu chỉ dùng sơn chống rỉ (kể cả sơn Epoxy), lớp màng sơn sẽ bị cày rách bong tróc chỉ sau vài tháng. Lớp mạ kẽm nhúng nóng lại tạo ra liên kết hợp kim hóa học với nền thép, vô cùng cứng cáp và có khả năng “tự chữa lành” vết xước nhỏ (bảo vệ catot), giúp bảo vệ kết cấu cực kỳ bền lâu.

Trả lời: Đây là lỗi thiết kế chí mạng mà nhiều xưởng nhỏ hay mắc phải. Nguyên tắc tĩnh học bắt buộc: Các thanh la dẹt chịu lực phải được đặt theo chiều rộng (chiều ngang lọt lòng ngắn nhất), bắc ngang qua mép bê tông cổ mương (Khung V) để truyền lực xuống nền móng. Nếu đặt xoay ngược (để các thanh la chạy dọc theo chiều dài rãnh mương, trong khi không có điểm tựa ở dưới), tấm nắp sẽ lập tức bị võng bụng và gãy sập ngay khi có xe tải đè lên.

Trả lời: Đối với khu vực giao thông hỗn hợp có xe đạp, xe lăn người khuyết tật, xe đẩy siêu thị và phụ nữ đi giày cao gót, bạn bắt buộc phải thiết kế “Nắp mương lưới khít” (Close-mesh grating). Khoảng cách (Pitch) giữa các thanh la chịu lực phải được thu hẹp lại để khe hở lọt sáng nhỏ hơn 20mm (thường dùng Pitch 20mm hoặc 25mm thay vì 30mm/40mm). Thiết kế này ngăn chặn triệt để tình trạng bánh xe đạp hay gót giày bị kẹt lọt xuống khe lưới.
