Hộp thép âm tường (Steel Junction Boxes) chuẩn kỹ thuật UL 514A
Hộp thép âm tường (còn gọi là hộp nối kim loại, hộp chia ngả luồn dây điện, hộp đế âm công tắc; tên tiếng Anh: Steel Outlet Boxes, Junction Boxes, Handy Boxes) là các hộp kim loại dập nguyên khối từ tôn mạ kẽm chất lượng cao, dùng để chôn âm trong sàn/vách bê tông, tường gạch hoặc gắn nổi trên trần kỹ thuật.
Zencomex trực tiếp dập tạo hình và cung ứng đầy đủ các dòng hộp thép theo tiêu chuẩn quốc tế UL 514A (Hoa Kỳ) và JIS C 8340 (Nhật Bản), bao gồm hộp bát giác âm trần, hộp vuông 102×102mm chia 4 ngả, hộp chữ nhật Handy box và hộp kéo dây Pull box khổ lớn. Sản phẩm có độ dày tole chuẩn từ 1.0mm, 1.2mm đến 1.5mm, các lỗ đột chờ (Knockout 1/2", 3/4", 1") sắc nét dễ bẻ và tích hợp ốc vít tiếp địa chống giật an toàn 100%.
Phân loại các dòng hộp thép âm tường phổ biến nhất
1. Hộp thép bát giác (Hộp 8 cạnh)
Kích thước 102×102×40/54mm dập 8 cạnh bo tròn, chuyên chôn âm trần bê tông làm hộp nối trung gian đấu dây đèn chiếu sáng, cảm biến PCCC và quạt trần.

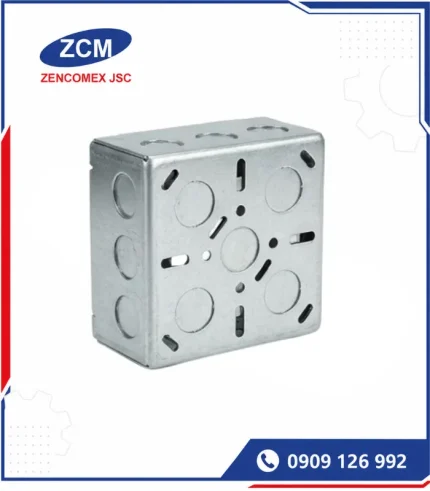

2. Hộp thép vuông (Hộp 102×102mm)
Dạng hộp vuông 4 ngả có nhiều lỗ knockout 1/2" và 3/4", dùng làm hộp chia nhánh cho nhiều tuyến ống thép giao nhau hoặc lắp 2 cụm ổ cắm đôi.

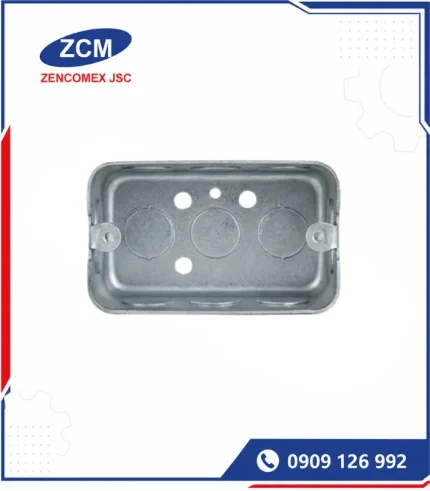

3. Hộp chữ nhật (Handy Box 102×54mm)
Kích thước 102×54×40/48mm chuyên chôn âm tường gạch làm đế chứa mặt nạ công tắc đơn, ổ cắm điện âm tường dân dụng và văn phòng.
4. Hộp kéo cáp trung gian (Pull Box)
Kích thước lớn từ 150×150mm đến 400×400mm có nắp bắt vít, dùng làm trạm trung chuyển kéo cáp điện động lực cỡ lớn trên các trục chính tòa nhà.
Bảng tra quy cách kích thước hộp thép tiêu chuẩn Zencomex
Dưới đây là bảng thông số kích thước, độ sâu và quy cách lỗ đột knockout của các dòng hộp thép âm tường thông dụng:
| Chủng loại Hộp Thép | Kích thước dài × rộng (mm) | Độ sâu lòng hộp (mm) | Độ dày tole (T mm) | Quy cách lỗ đột Knockout | Ứng dụng điển hình |
|---|---|---|---|---|---|
| Hộp bát giác âm trần | 102 × 102 | 40 hoặc 54 | 1.0 – 1.2 | 1/2" (Phi 20) & 3/4" (Phi 25) | Hộp chia ngả trần bê tông, treo đèn LED |
| Hộp vuông 102×102 cạn | 102 × 102 | 40 | 1.0 – 1.2 | 1/2" & 3/4" xung quanh | Hộp chia 4 ngã ống thép EMT/IMC |
| Hộp vuông 102×102 sâu | 102 × 102 | 54 | 1.2 – 1.5 | 1/2", 3/4" & 1" (Phi 32) | Chứa cụm dây điện dày, chia ngả tải nặng |
| Hộp chữ nhật Handy box | 102 × 54 | 40 hoặc 48 | 1.0 – 1.2 | 1/2" & 3/4" ở các mặt | Đế âm công tắc, ổ cắm tường gạch |
| Hộp Pull box 150×150 | 150 × 150 | 100 | 1.2 – 1.5 | Đột lỗ theo yêu cầu | Hộp trung chuyển kéo dây cáp chính |
| Hộp Pull box 200×200 | 200 × 200 | 100 hoặc 150 | 1.5 – 2.0 | Đột lỗ theo yêu cầu | Phòng kỹ thuật điện, trạm bơm PCCC |
Cơ chế lỗ đột Knockout thông minh & Ốc tiếp địa an toàn
Lỗ đột Knockout đa tầng
Các lỗ tròn được dập định hình bán phần kích thước 1/2" (20mm) lồng trong 3/4" (25mm). Khi thi công, thợ chỉ cần dùng đầu tuốc-nơ-vít gõ nhẹ để bung đĩa thép ra luồn ống ruột gà hoặc ống EMT mà không cần mang máy khoan khoét thủ công.
Vít đồng tiếp địa chống rò điện
Dưới đáy mỗi hộp thép đều được ta-rô sẵn lỗ ren và gắn kèm 01 vít tiếp địa màu xanh lá cây tiêu chuẩn, giúp đấu nối dây tiếp đất (PE) triệt tiêu hoàn toàn dòng điện rò, bảo vệ an toàn cho người sử dụng.
Vật liệu chế tạo và công nghệ mạ bảo vệ
Pre-Galvanized Steel
Sử dụng thép cuộn mạ kẽm nguyên bản Z120–Z275 dập nguội, bề mặt sáng ánh kim, chống rỉ sét tốt trong bê tông và giá thành tối ưu nhất.
Hot-Dip Galvanized
Hộp thép sau khi dập được nhúng kẽm nóng chảy theo ASTM A123, lớp mạ dày ≥ 50 µm chống rỉ vĩnh cửu cho tầng hầm ẩm ướt và ngoài trời.
Stainless Steel 304
Thép không gỉ kháng hóa chất và axit tuyệt đối, dùng cho các công trình phòng sạch dược phẩm, nhà máy chế biến thủy sản và bệnh viện.
Nắp đậy hộp thép và phụ kiện đồng bộ
Zencomex sản xuất đầy đủ nắp đậy phẳng và phụ kiện chuyển đổi tương thích với mọi loại hộp:
Nắp hộp vuông phẳng kín
Nắp thép phẳng bắt 2 vít góc, che kín toàn bộ lòng hộp vuông 102×102mm chống bụi và nước.
Nắp hộp khoét lỗ gắn thiết bị
Nắp hộp có khoét sẵn 1 hoặc 2 lỗ đơn/đôi để gắn mặt công tắc Panasonic, Sino, Schneider.
Nắp hộp bát giác âm trần
Nắp phẳng hoặc nắp có khoét lỗ ren 1/2" ở giữa để bắt ti treo đèn rọi hoặc cảm biến khói.
Đầu nối ống thép vào hộp
Đầu nối ống trơn EMT hoặc ống ren IMC có tán khóa kẹp chặt vào lỗ knockout của hộp.
Đầu nối ống ruột gà vào hộp
Đầu nối hợp kim kẽm ren ngoài bắt ống ruột gà lõi thép vào thành hộp thép an toàn.
Khớp nối 2 hộp thép
Bản nối đôi giúp ghép 2 hộp thép lại với nhau thành cụm chứa nhiều ổ cắm cạnh nhau.
Xem thêm tại: phụ kiện ống thép luồn dây điện Zencomex.
Ứng dụng thực tế của hộp thép âm tường trong M&E
Chôn âm trần bê tông tòa nhà
Hộp bát giác chôn âm trần làm điểm chia ngả kéo dây đèn, loa thông báo và cảm biến PCCC.
Chôn âm tường gạch chung cư
Hộp chữ nhật Handy box làm đế âm chứa mặt ổ cắm điện, công tắc đèn và ổ cắm mạng LAN.
Gắn nổi trần kỹ thuật nhà xưởng
Hộp vuông 102×102 gắn nổi phối hợp cùng thang máng cáp phân nhánh dây máy móc.
Hệ thống ống thép PCCC & BMS
Làm hộp nối trung gian chống cháy cho đường dây tín hiệu báo cháy và dây điều khiển tòa nhà.
Trạm máy bơm & Phòng Chiller
Hộp Pull box kéo cáp động lực công suất lớn cho hệ thống máy lạnh trung tâm và quạt hút khói.
Dự án bệnh viện & Phòng sạch
Hộp Inox 304 lắp âm tường panel y tế đáp ứng tiêu chuẩn kháng khuẩn, dễ dàng vệ sinh tiệt trùng.
Thông tin cần cung cấp để nhận báo giá hộp thép Zencomex
Checklist gửi yêu cầu báo giá hộp thép âm tường:
- Chủng loại hộp: Hộp bát giác (Octagonal), Hộp vuông 102×102 (cạn/sâu), Hộp Handy box hay Hộp Pull box
- Độ sâu lòng hộp yêu cầu: 40mm, 48mm, 54mm hay kích thước Pull box theo bản vẽ
- Độ dày tole thép: 1.0mm, 1.2mm, 1.5mm hay 2.0mm
- Vật liệu & Bề mặt hoàn thiện: Tôn tráng kẽm (Pre-galvanized), Mạ kẽm nhúng nóng (HDG), Inox 304
- Số lượng nắp hộp đậy đi kèm (nắp phẳng kín, nắp khoét lỗ thiết bị)
- Địa điểm chân công trình và tiến độ giao hàng dự án
Xem thêm các phân hệ liên quan trong hệ thống Ống Luồn Dây Điện & Cơ Điện Zencomex:
Câu hỏi thường gặp về hộp thép âm tường
Hộp thép âm tường có bị bẹp móp khi đổ bê tông tươi bằng bơm áp lực không?
Không. Hộp thép Zencomex được dập từ phôi thép tấm dày 1.0–1.2mm có các gân tăng cứng định hình chịu lực nén cơ học cực tốt, hoàn toàn không bị bẹp méo hay nứt vỡ như các loại hộp nhựa PVC khi đổ đầm bê tông tươi.
Làm sao ngăn vữa bê tông lọt vào trong hộp khi đổ sàn?
Trước khi đổ bê tông, thợ thi công chỉ cần nhét đầy giấy xi măng hoặc xốp vào trong lòng hộp và dán băng dính phủ kín mặt ngoài. Sau khi tháo dỡ cốp pha, chỉ cần cào nhẹ lớp xốp là lòng hộp sạch sẽ nguyên bản để đấu dây.
Lỗ knockout trên hộp thép có bẻ được bằng tay không?
Các đường rãnh knockout được máy dập CNC cắt sắc nét với tỉ lệ giữ mối nối chuẩn xác. Bạn chỉ cần đưa mũi tuốc-nơ-vít vào mép rãnh gõ nhẹ là đĩa kim loại sẽ bung ra gọn gàng mà không để lại bavia sắc nhọn.
Zencomex có nhận dập kích thước lỗ knockout đặc thù theo yêu cầu không?
Có. Đối với các đơn hàng hộp kéo cáp Pull box hoặc hộp thép dự án lớn, Zencomex nhận cắt laser đột lỗ knockout theo đúng đường kính và vị trí bản vẽ thiết kế cơ điện của nhà thầu.
