Ống Thép Luồn Dây Điện

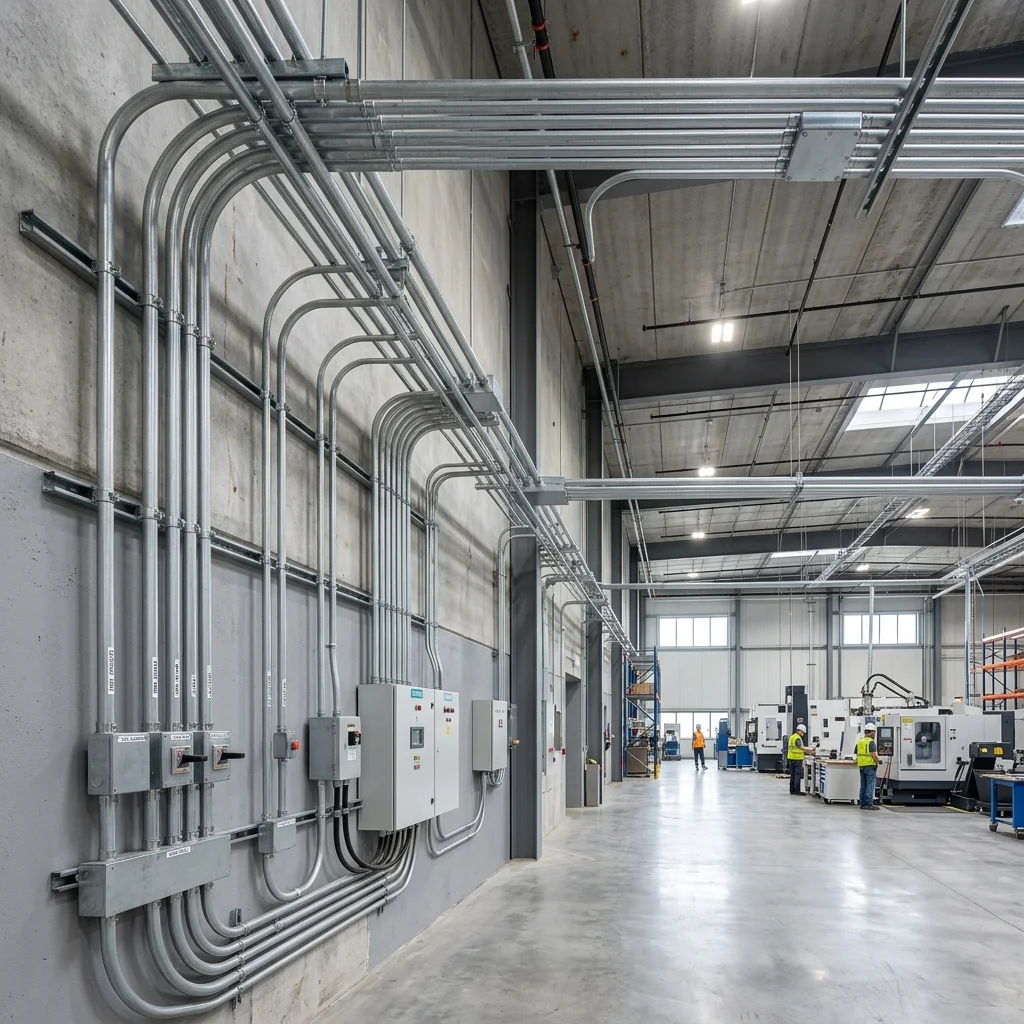

1. Tổng Quan Về Ống Thép Luồn Dây Điện

Trong các công trình dân dụng, nhà máy công nghiệp, trung tâm thương mại, bệnh viện, nhà thép tiền chế và hệ thống hạ tầng kỹ thuật, dây dẫn điện luôn cần được bảo vệ khỏi va đập cơ học, độ ẩm, bụi bẩn, nhiệt độ cao và nguy cơ cháy lan. Đây là lý do ống thép luồn dây điện trở thành một trong những giải pháp quan trọng nhất trong hệ thống cơ điện M&E hiện đại. Khác với ống nhựa PVC thông thường, ống thép mang lại khả năng chịu lực vượt trội, chống cháy lan tuyệt đối và hỗ trợ tiếp địa hệ thống cực tốt khi được thi công đúng kỹ thuật.

Tại Zencomex, các dòng sản phẩm ống thép bảo vệ dây dẫn được phát triển với tiêu chuẩn chất lượng nghiêm ngặt để phục vụ đa dạng nhu cầu, từ hệ thống đi nổi, đi âm tường, đi âm sàn cho đến các khu vực công nghiệp có điều kiện vận hành cực kỳ khắc nghiệt. Ba dòng ống kim loại phổ biến nhất trên thị trường hiện nay bao gồm EMT, IMC và RSC/RMC, mỗi loại sở hữu đặc tính cấu tạo, độ dày thành ống, phương pháp kết nối và phạm vi ứng dụng riêng biệt.

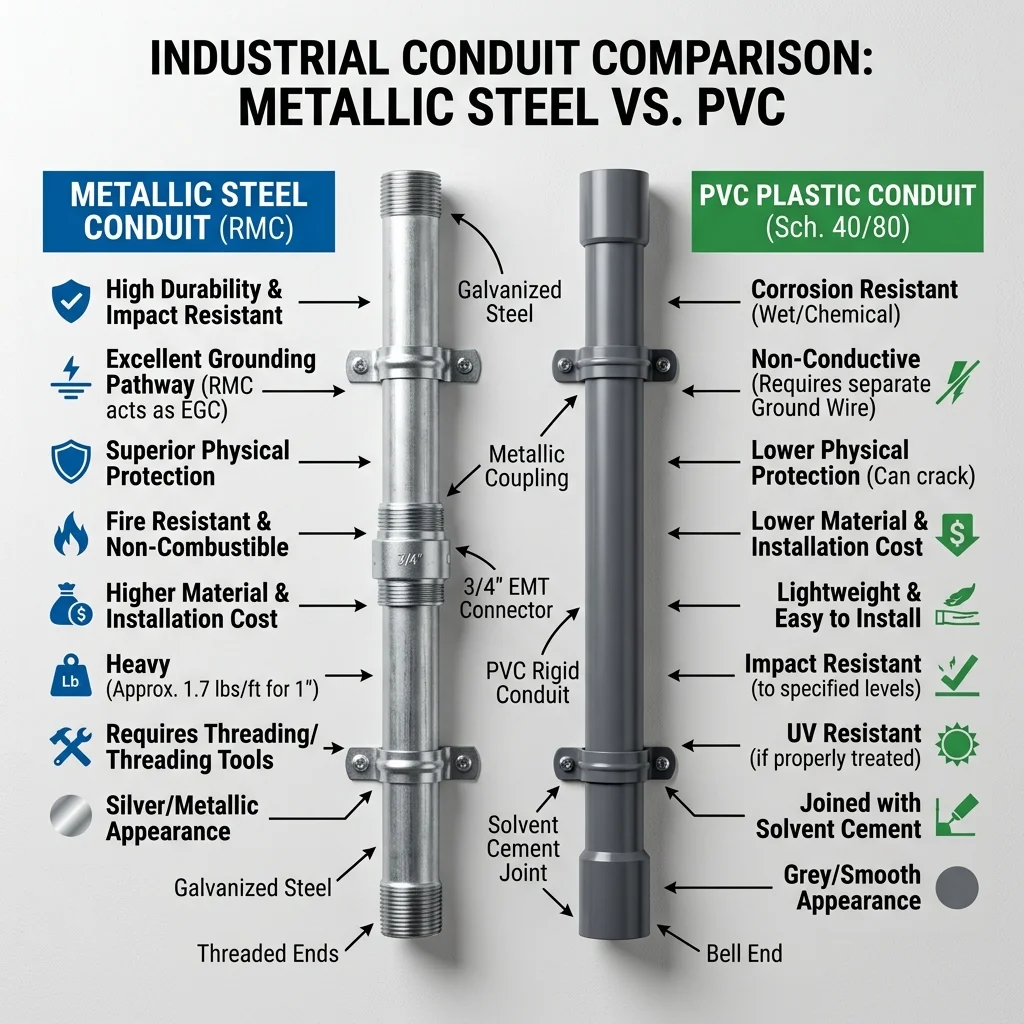

2. Vì Sao Nên Chọn Ống Thép Thay Cho Ống Nhựa PVC?

Mặc dù ống nhựa PVC vẫn được sử dụng phổ biến trong nhiều công trình dân dụng nhỏ lẻ nhờ giá thành rẻ, trọng lượng nhẹ và dễ thi công, nhưng trong các hệ thống cơ điện yêu cầu tính an toàn, độ bền lâu dài và tuân thủ các tiêu chuẩn kỹ thuật quốc tế nghiêm ngặt, ống thép luồn dây điện luôn là sự lựa chọn tối ưu hơn. Dưới đây là những lý do cốt lõi:

• Khả năng chống cháy lan vượt trội: Khác với ống nhựa PVC dễ bị biến dạng, nóng chảy và bắt cháy khi xảy ra sự cố chập điện, ống thép có điểm nóng chảy rất cao và hoàn toàn không cháy lan. Khi xảy ra sự cố chập mạch sinh nhiệt bên trong, ống thép sẽ giữ ngọn lửa và khí độc không phát tán rộng ra ngoài, bảo vệ tính mạng con người và tài sản xung quanh. Đây là yêu cầu bắt buộc đối với hệ thống điện nhà xưởng, chung cư cao tầng, bệnh viện và đường thoát hiểm kỹ thuật.
• Khả năng chịu va đập cơ học cực tốt: Ở những khu vực thường xuyên có hoạt động di chuyển của máy móc, xe nâng, hoặc có nguy cơ va chạm vật lý cao như nhà xưởng sản xuất, tầng hầm để xe, phòng máy phát điện, việc sử dụng ống thép mạ kẽm giúp triệt tiêu hoàn toàn nguy cơ đè nén, gãy nứt tuyến ống dẫn, đảm bảo cáp điện bên trong luôn an toàn.
• Tuổi thọ cao trong môi trường khắc nghiệt: Ống thép được mạ lớp kẽm bảo vệ có khả năng chống oxy hóa mạnh mẽ dưới tác động của độ ẩm, hóa chất công nghiệp và ánh sáng mặt trời trực tiếp. Đặc biệt, dòng ống mạ kẽm nhúng nóng có tuổi thọ lên tới hàng chục năm trong cả những môi trường ăn mòn cao như nhà máy hóa chất, lọc dầu hay công trình ven biển.
• Hỗ trợ tiếp địa an toàn cho hệ thống điện: Khi liên kết chặt chẽ bằng các phụ kiện kim loại như khớp nối và đầu nối vào hộp điện tủ điện, thân ống thép hoạt động như một dây dẫn nối đất liên tục (Earth grounding path), bảo vệ người vận hành khỏi nguy cơ rò rỉ điện. Đây là điều mà ống nhựa cách điện PVC không thể thực hiện được.

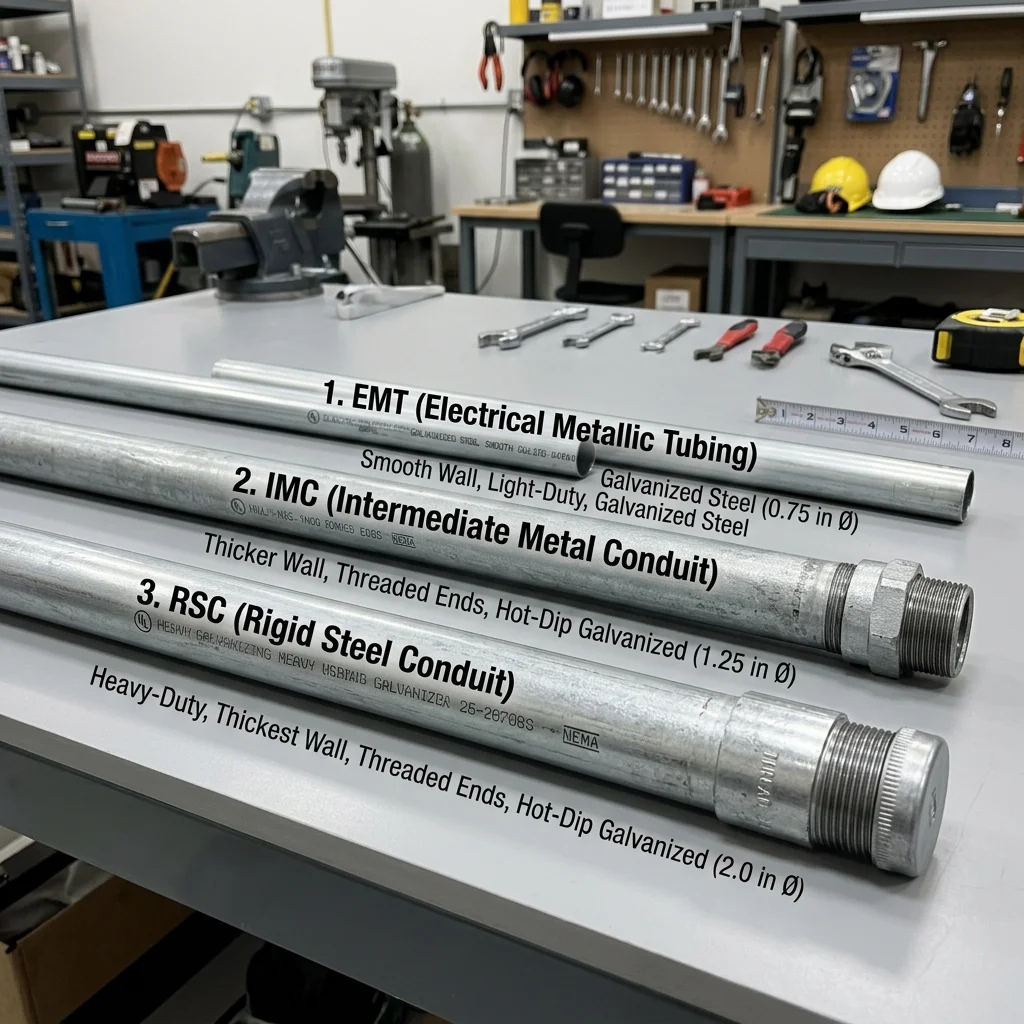

3. Các Loại Ống Thép Luồn Dây Điện Phổ Biến

Hiện nay, theo các tiêu chuẩn thiết kế cơ điện, hệ thống ống thép bảo vệ cáp được chia làm ba phân nhóm chính với cấu tạo và khả năng chịu lực tăng dần:

Ống Thép Luồn Dây Điện EMT (Electrical Metallic Tubing)

Ống thép luồn dây điện EMT là loại ống mỏng, không ren ở hai đầu, có trọng lượng nhẹ nhất trong 3 loại ống. Do thành ống mỏng, ống EMT không thể tiện ren mà phải kết nối với nhau và vào các hộp đấu nối bằng khớp nối vít siết (Set-screw coupling) hoặc khớp nối ép kín (Compression connector). Nhờ trọng lượng nhẹ, dễ uốn cong bằng dụng cụ uốn cầm tay và có giá thành kinh tế nhất, ống EMT được ứng dụng vô cùng rộng rãi trong các công trình thương mại, tòa nhà văn phòng, trường học, bệnh viện hoặc khu vực nhà xưởng khô ráo đi nổi âm trần.

Ống Thép Luồn Dây Điện IMC (Intermediate Metal Conduit)

Ống thép luồn dây điện IMC là loại ống thành dày trung bình, có tiện ren ở hai đầu để kết nối bằng măng sông ren hoặc phụ kiện ren. Ống IMC có trọng lượng nặng hơn EMT khoảng 30% nhưng nhẹ hơn ống RSC khoảng 30%, mang lại khả năng chịu lực va đập cơ học rất tốt, chịu rung động cao và chống thấm nước tốt hơn EMT khi lắp đặt kèm vòng đệm kín. Ống IMC là giải pháp cân bằng hoàn hảo giữa hiệu năng bảo vệ cơ học cao và chi phí vật tư, thường được chỉ định dùng cho các dự án nhà máy công nghiệp, tuyến đi nổi ngoài trời có mái che, trạm biến áp, phòng kỹ thuật.

Ống Thép Luồn Dây Điện RSC/RMC (Rigid Steel Conduit)

Ống thép luồn dây điện RSC (Rigid Steel Conduit) hay còn gọi là RMC là loại ống dày nhất, nặng nhất và chịu lực cơ học mạnh mẽ nhất. Tương tự như IMC, ống RSC được tiện ren hai đầu. Với lớp mạ kẽm nhúng nóng dày cả trong lẫn ngoài, ống RSC chống ăn mòn hóa chất cực tốt, chống cháy nổ và chịu được áp lực đè nén va chạm vật lý cực kỳ khắc nghiệt. Dòng ống này chuyên dùng cho các công trình hạ tầng trọng điểm, nhà máy lọc dầu, nhà máy sản xuất hóa chất, hầm lò, đường băng sân bay hoặc đi ngầm trực tiếp dưới đất, ngoài trời mưa gió.

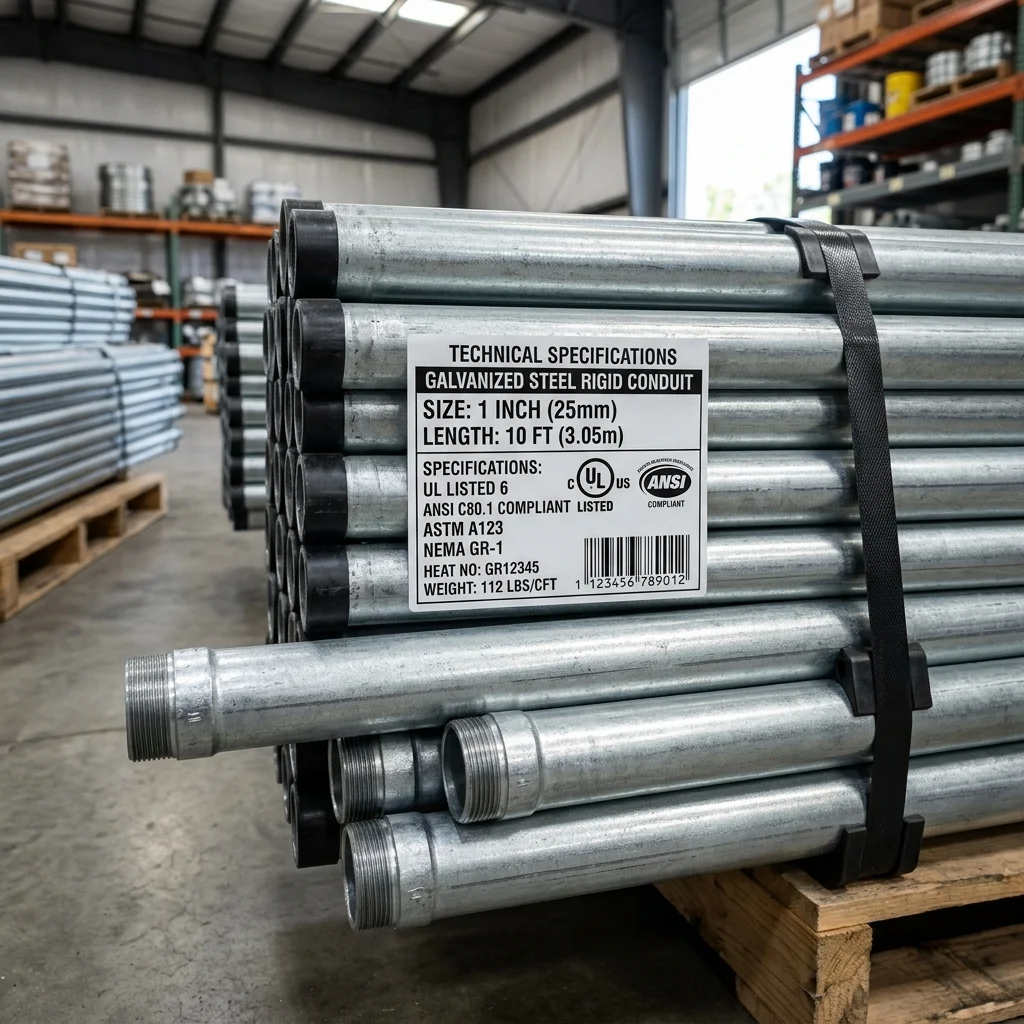

4. Tiêu Chuẩn Kỹ Thuật Của Ống Thép Luồn Dây Điện

Để đảm bảo chất lượng công trình và tính đồng bộ trong quá trình nghiệm thu bàn giao dự án M&E, ống thép luồn dây điện cần được sản xuất theo các tiêu chuẩn quốc tế đã được công nhận. Tại Zencomex, tất cả sản phẩm xuất xưởng đều tuân thủ đầy đủ các tiêu chuẩn quốc gia và quốc tế sau:

• Tiêu chuẩn cho ống EMT: Thường áp dụng tiêu chuẩn Mỹ ANSI C80.3 (American National Standards Institute) và tiêu chuẩn chứng nhận an toàn UL 797 (Underwriters Laboratories). Ngoài ra, còn có tiêu chuẩn quốc tế IEC 61386.
• Tiêu chuẩn cho ống IMC: Sản xuất đồng bộ theo tiêu chuẩn Mỹ ANSI C80.6 và tiêu chuẩn chứng nhận UL 1242, đảm bảo kích thước bước ren uốn đạt độ chính xác cao.
• Tiêu chuẩn cho ống RSC/RMC: Tuân thủ nghiêm ngặt tiêu chuẩn Mỹ ANSI C80.1, chứng chỉ an toàn UL 6, hoặc tiêu chuẩn Anh Quốc BS 4568 (phổ biến với các dự án sử dụng hệ Anh) và tiêu chuẩn Châu Âu BS EN 61386.

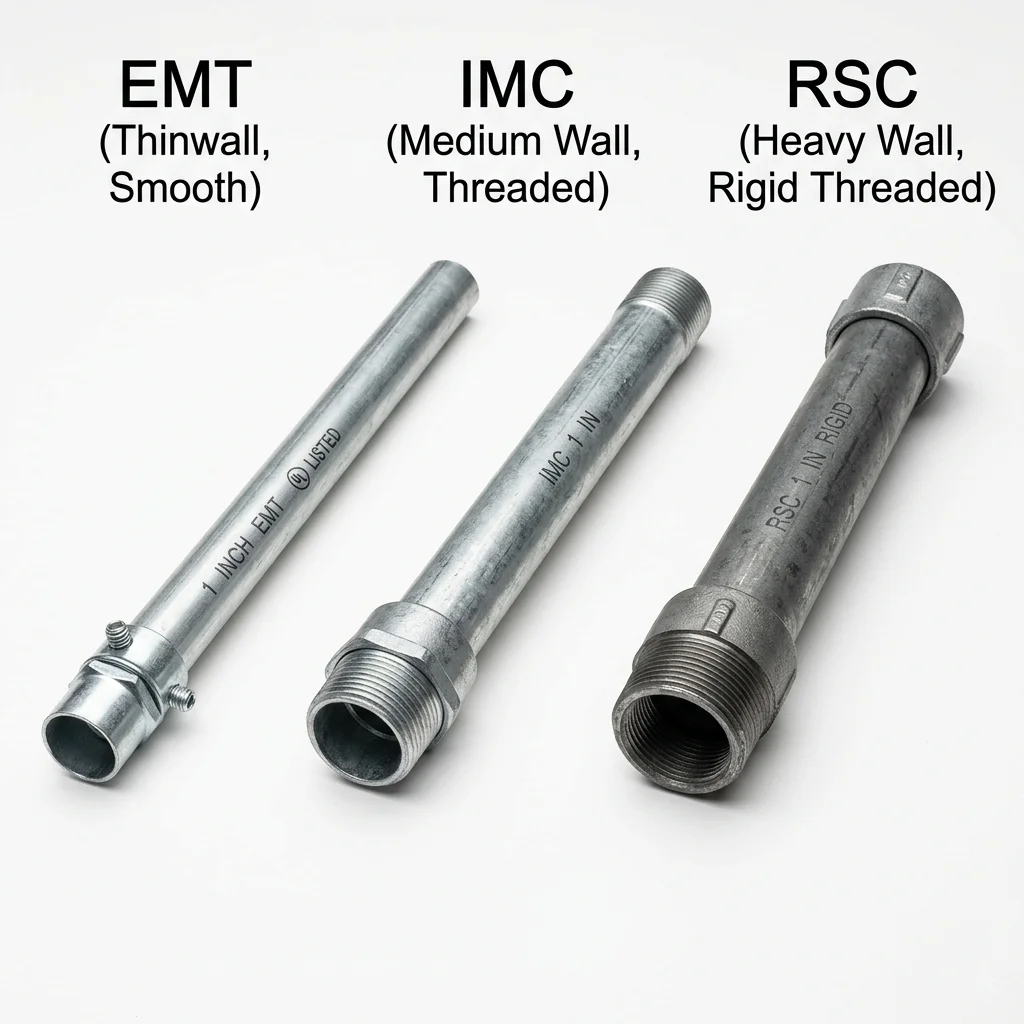

5. Thông Số Kỹ Thuật Cơ Bản Của Ống EMT, IMC Và RSC

Việc lựa chọn đúng thông số hình học của ống thép giúp tính toán hệ số lấp đầy của dây dẫn chính xác, tránh hiện tượng kẹt dây khi thi công kéo cáp.

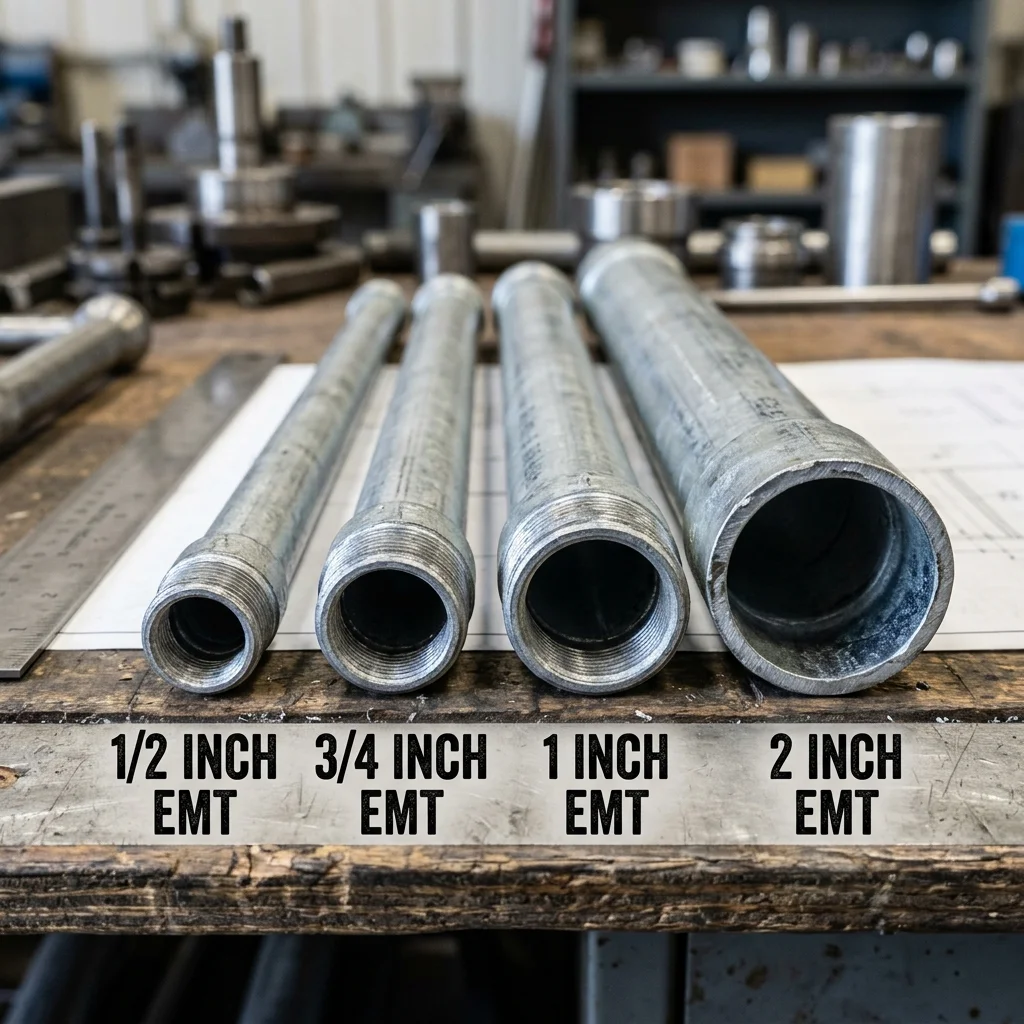

Đường kính danh nghĩa (Nominal Size): Quy chuẩn kích thước ống thép luồn dây điện theo hệ Inch phổ biến tại Việt Nam:

• Size 1/2 inch (DN15 - Phi 21): Dùng cho các tuyến điện phụ trợ, công tắc, ổ cắm dân dụng.
• Size 3/4 inch (DN20 - Phi 27): Kích thước tiêu chuẩn cho hệ thống chiếu sáng văn phòng, tòa nhà thương mại.
• Size 1 inch (DN25 - Phi 34): Thích hợp cho các tuyến cáp nguồn công suất trung bình trong nhà xưởng.
• Size 1-1/4 inch, 1-1/2 inch, 2 inch (DN32, DN40, DN50): Dùng cho các tuyến cáp nguồn chính chạy dọc hành lang kỹ thuật hoặc kết nối giữa các tủ phân phối.

Chiều dài tiêu chuẩn: Ống EMT theo tiêu chuẩn UL thường có chiều dài 3.05m (10 feet) mỗi cây. Trong khi đó, ống ren IMC và RSC thường dài 3.03m hoặc 3.0m. Chiều dài này được tính toán để tối ưu hóa không gian đóng thùng container và bốc xếp trên xe tải tại công trình.

Vật liệu & lớp phủ bảo vệ:

• Lớp mạ kẽm điện phân (Pre-galvanized): Ống thép được chế tạo từ phôi tôn kẽm cán sẵn, bề mặt sáng mịn thẩm mỹ cao, phù hợp lắp đặt trong nhà.
• Lớp mạ kẽm nhúng nóng (Hot-dip galvanized): Toàn bộ ống thép sau khi chấn định hình sẽ được nhúng vào bể kẽm nóng chảy ở nhiệt độ cao, tạo ra lớp mạ dày bảo vệ cả mặt trong lẫn mặt ngoài ống, chống chịu tuyệt đối môi trường khắc nghiệt ngoài trời hoặc cận biển.

2. Quy cách ống thép luồn dây điện ren IMC (UL 1242 / ANSI C80.6)

1. Quy cách ống thép luồn dây điện trơn EMT (UL 797 / ANSI C80.3)

Để hỗ trợ kỹ sư thiết kế cơ điện (M&E) và bộ phận thu mua dễ dàng lựa chọn phụ kiện đi kèm như khớp nối, đầu nối hộp điện, co đúc, dưới đây là bảng tra quy cách kích thước đường kính ngoài (OD), độ dày và chiều dài tiêu chuẩn của ống thép luồn dây điện G.I theo tiêu chuẩn Mỹ UL 797 / UL 1242 / UL 6 và tiêu chuẩn Nhật Bản JIS C 8305:

Bảng Tra Quy Cách & Đường Kính Ngoài Ống Thép Luồn Dây Điện EMT, IMC, RSC

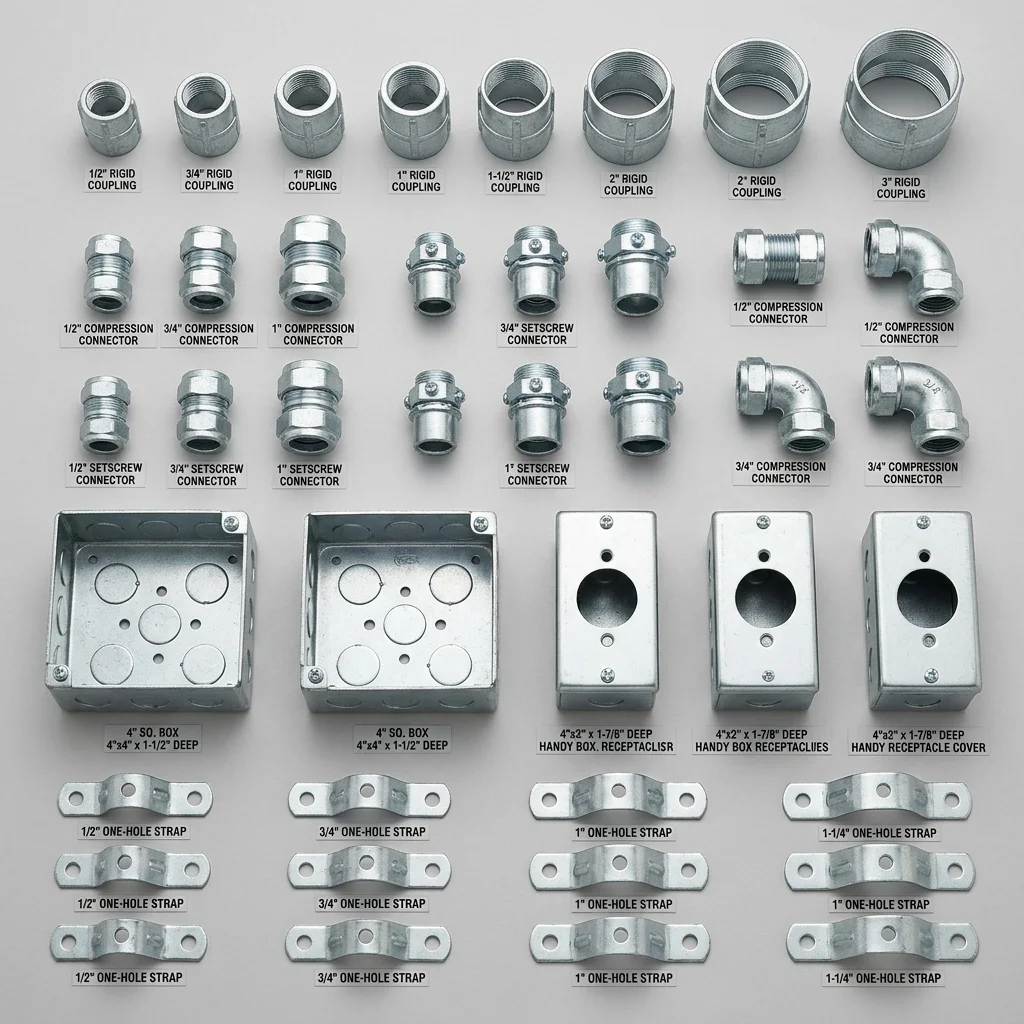

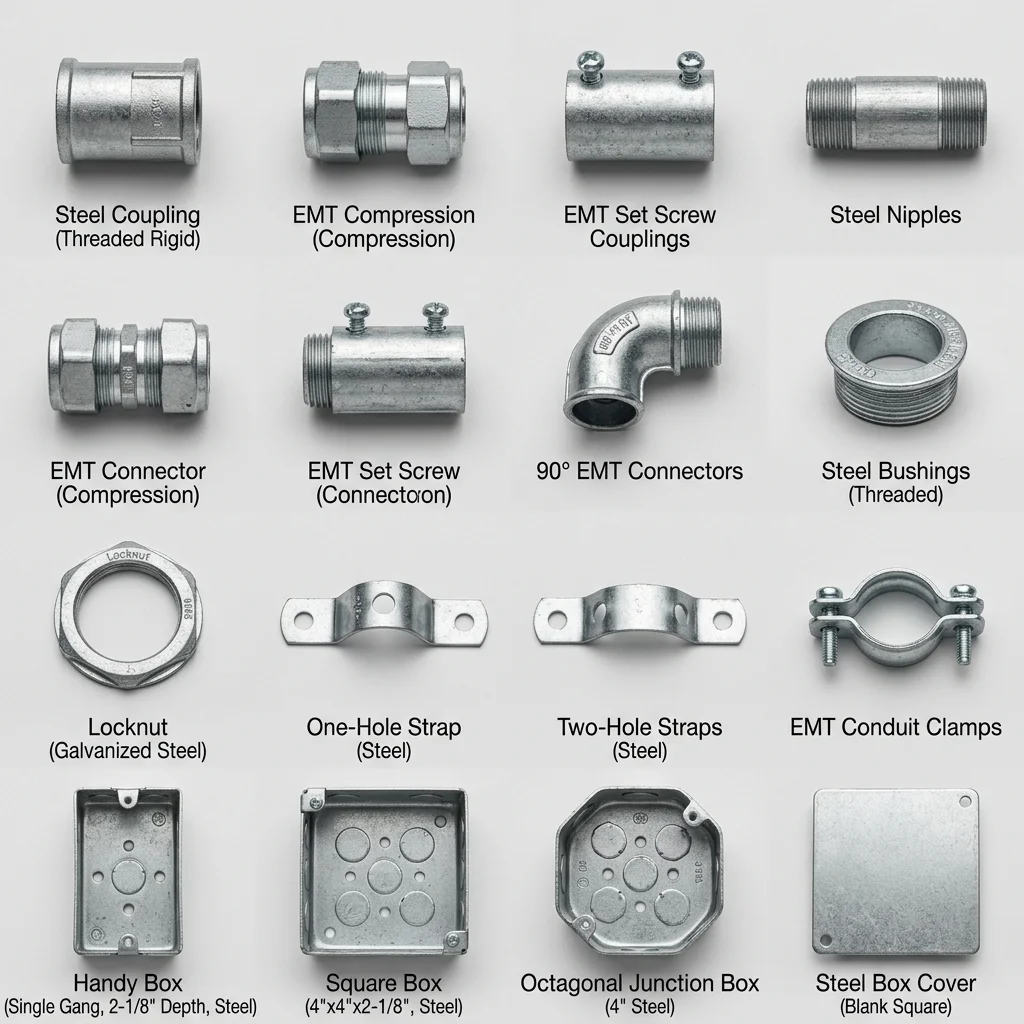

6. Cấu Tạo Hệ Thống & Các Phụ Kiện Đi Kèm

Một hệ thống ống thép bảo vệ cáp không thể hoàn thiện nếu thiếu đi các linh kiện phụ trợ liên kết. Sự phối hợp đồng bộ giữa ống và phụ kiện giúp đảm bảo độ kín khít, tính liên tục của mạch tiếp địa và khả năng chống rung lắc cho công trình.

Các nhóm phụ kiện thiết yếu bao gồm:

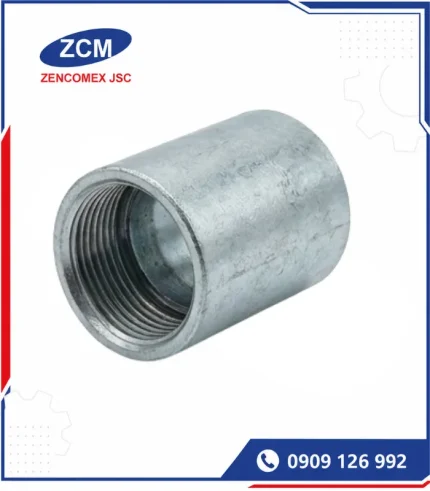

• Khớp nối ống (Coupling): Dùng kết nối thẳng hai cây ống thép với nhau. Gồm khớp nối vít cho ống trơn EMT và măng sông ren cho ống IMC/RSC.
• Đầu nối vào hộp điện (Connector): Dùng cố định đầu ống thép vào các thành tủ điện, hộp thép âm tường Handy Box, Square Box hoặc Pull Box trung gian.

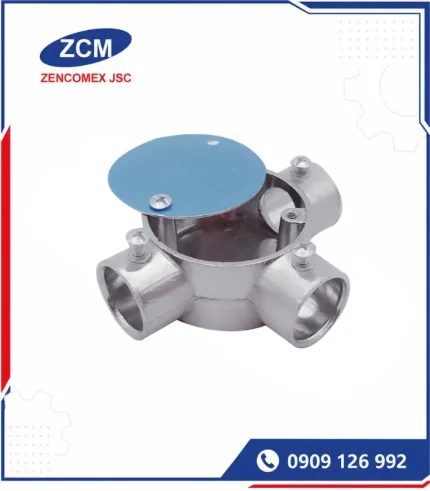

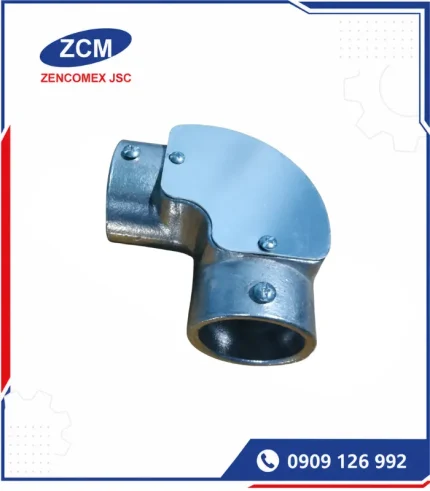

• Co đúc 90 độ (Elbow) và hộp nối chia ngả: Hỗ trợ tuyến ống đổi hướng đi gọn gàng dọc theo tường cột mà không cần uốn ống trực tiếp. Đặc biệt, hộp nối chia ngả (ngã 3, ngã 4) tạo điểm mở kéo dây linh hoạt.
• Hệ thống kẹp ống & đai ôm (Strap/Clamp): Giúp cố định ống chắc chắn lên tường trần. Thường dùng kẹp 1 lỗ, kẹp 2 lỗ hoặc kẹp SKI liên kết trực tiếp trên hệ thanh đa năng Unistrut.
• Ống ruột gà lõi thép (Flexible Metallic Conduit): Kết nối từ đầu ống thép cứng đến các thiết bị có độ rung động cao như động cơ máy phát điện, quạt thông gió, tủ điều khiển. Giúp giảm thiểu tác động lực rung lên tuyến ống cứng chính. Có thể dùng dòng ống ruột gà lõi thép bọc nhựa để tăng độ kín nước.

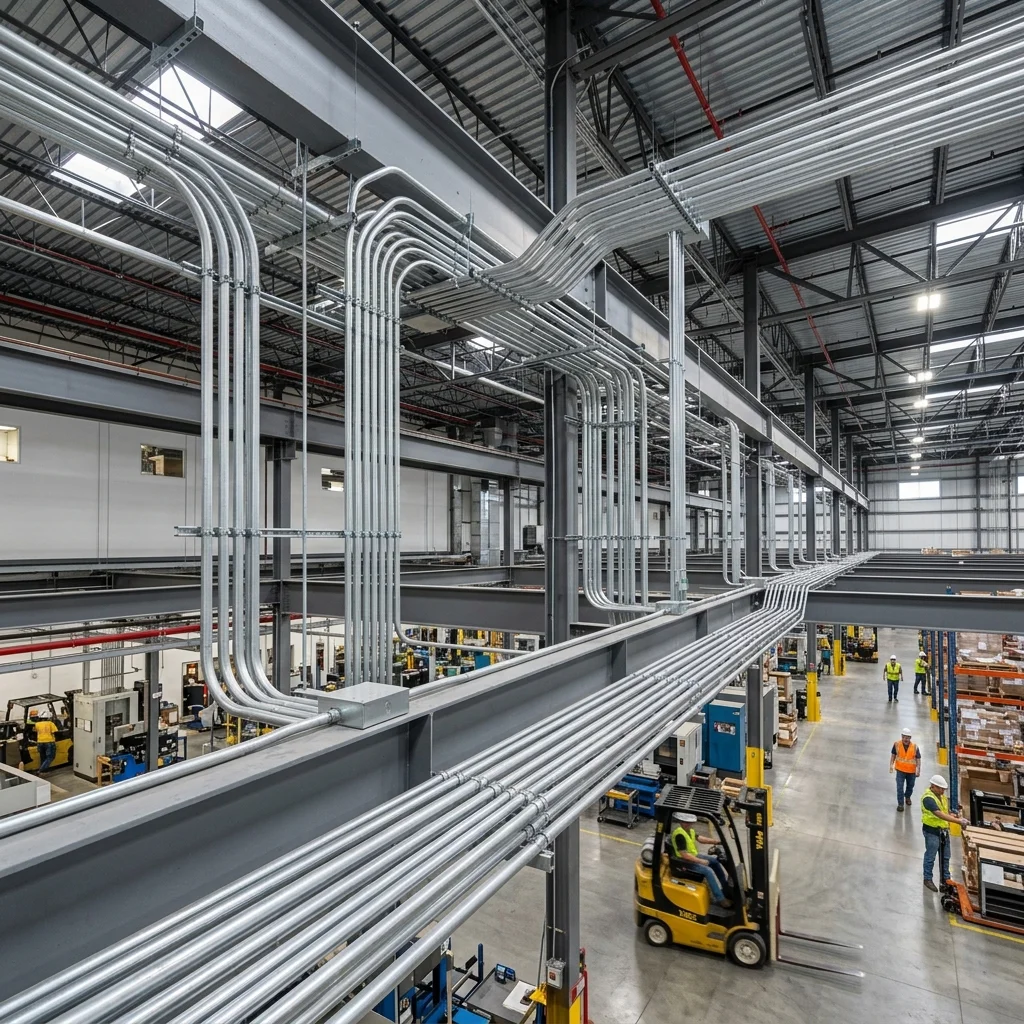

7. Ứng Dụng Thực Tế Trong Các Dự Án M&E

Ống thép luồn dây điện đóng vai trò huyết mạch trong việc duy trì sự ổn định của mạng lưới điện động lực và điều khiển ở nhiều phân khúc dự án:

• Dự án cao ốc thương mại và chung cư: Sử dụng hệ thống ống trơn EMT luồn dây cáp điện chiếu sáng, cáp tín hiệu, mạng viễn thông đi nổi trên trần thạch cao, phòng kỹ thuật tầng hầm hoặc âm trong vách ngăn thạch cao.
• Nhà máy sản xuất & KCN nhẹ: Sử dụng ống ren IMC đi dọc các vì kèo thép của nhà xưởng để cấp nguồn cho máy móc sản xuất, dây chuyền lắp ráp và hệ thống điều hòa thông gió trung tâm.
• Công nghiệp nặng & Môi trường ăn mòn: Lắp đặt ống RSC mạ kẽm nhúng nóng trong các nhà máy sản xuất hóa chất, luyện kim, chế biến thực phẩm, trạm xử lý nước thải - nơi tuyến ống phải chịu va đập thường xuyên và nồng độ chất ăn mòn trong không khí cao.
• Trung tâm dữ liệu (Data Center): Sử dụng ống EMT liên kết chặt chẽ để che chắn từ trường (EMI shielding) cho các tuyến cáp điều khiển, cáp tín hiệu quan trọng của máy chủ, đảm bảo tính bảo mật và truyền tải thông tin thông suốt.
• Hệ thống PCCC & Thoát hiểm khẩn cấp: Toàn bộ dây dẫn cấp nguồn cho bơm chữa cháy, hệ thống loa báo cháy, đèn chiếu sáng sự cố bắt buộc đi trong ống thép để đảm bảo hệ thống vẫn hoạt động ổn định khi xảy ra hỏa hoạn trong thời gian vàng thoát hiểm.

8. Lợi Ích Khi Sử Dụng Ống Thép Luồn Dây Điện Zencomex

Với nhiều năm kinh nghiệm sản xuất và cung ứng vật tư cơ điện M&E tại thị trường Việt Nam, Zencomex tự hào cung cấp giải pháp ống thép luồn dây điện toàn diện với những cam kết:

9. Hướng Dẫn Thi Công Lắp Đặt Đúng Kỹ Thuật

Để đạt hiệu quả bảo vệ hệ thống điện cao nhất và đảm bảo tính thẩm mỹ của công trình, quy trình thi công lắp đặt ống thép luồn dây điện cần được triển khai bài bản theo các bước kỹ thuật sau:

Bước 1: Khảo Sát Tuyến Và Lập Bản Vẽ Shop Drawing

Kỹ sư cần xác định hướng tuyến đi của ống, cao độ lắp đặt, khoảng cách giao cắt với các tuyến ống khác như ống cứu hỏa, ống thông gió HVAC, thang máng cáp. Việc lập bản vẽ shop drawing chi tiết giúp chuẩn bị số lượng ống và phụ kiện nối chính xác, tránh xung đột không gian khi lắp ráp đồng loạt.

Bước 2: Cắt Ống Và Doa Sạch Mép Cắt

Khi cắt ống thép theo kích thước yêu cầu, phải dùng máy cắt đĩa hoặc dao cắt ống chuyên dụng để đảm bảo vết cắt vuông góc với trục ống. Một bước cực kỳ quan trọng là sử dụng dụng cụ doa mép (Reamer) để làm nhẵn và loại bỏ hoàn toàn các ba-via sắc nhọn ở mặt trong mép cắt của ống. Ba-via kim loại sắc chính là nguyên nhân hàng đầu gây xước, rách vỏ cách điện của cáp khi kéo dây, tiềm ẩn nguy cơ chập cháy sau này.

Bước 3: Uốn Ống Với Bán Kính Phù Hợp

Khi bẻ góc chuyển hướng cho ống EMT, cần sử dụng vam uốn ống cầm tay (Conduit Bender) đúng size. Đối với ống IMC/RSC có thành dày, bắt buộc dùng máy uốn ống thủy lực chuyên dụng. Bán kính uốn của góc phải tuân thủ tiêu chuẩn tối thiểu (thường không nhỏ hơn 6 lần đường kính ngoài của ống) để tiết diện lòng ống không bị móp méo, đảm bảo luồn dây mồi dễ dàng.

Bước 4: Lắp Ráp Phụ Kiện Kết Nối

Nối các đoạn ống thẳng bằng khớp nối phù hợp. Siết chặt vít chí đối với ống trơn EMT hoặc vặn khít ren đối với ống IMC/RSC bằng dụng cụ kìm nước. Kết nối đầu ống vào hộp đấu nối Handy Box hoặc Square Box bằng đầu nối có đai ốc (Locknut) siết chặt từ bên trong thành hộp điện để đảm bảo liên kết cơ học cứng vững.

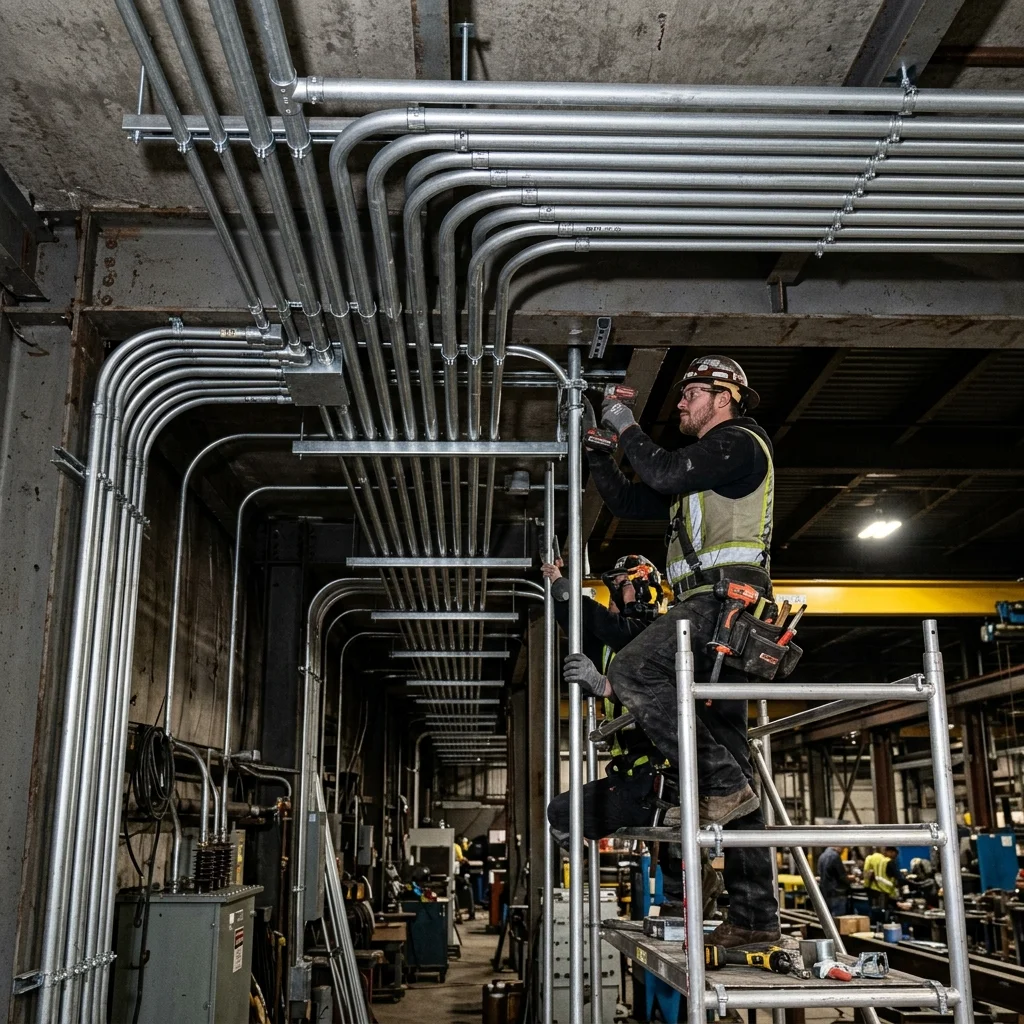

Bước 5: Cố Định Tuyến Ống Bằng Hệ Treo Đỡ

Lắp đặt hệ thống giá đỡ, thanh treo sử dụng ty ren, thanh Unistrut và kẹp giữ ống cố định chắc chắn. Khoảng cách lắp đặt kẹp ống phải tuân thủ tiêu chuẩn kỹ thuật (ví dụ: đối với ống EMT, điểm kẹp đầu tiên cách hộp đấu nối tối đa 90cm và khoảng cách giữa các kẹp nối tiếp không quá 3.0m) để tránh võng ống.

Bước 6: Luồn Cáp Điện Và Kiểm Tra Tiếp Địa

Sau khi hệ thống ống thép và hộp nối đã được cố định hoàn thiện trên trần tường, kỹ sư sử dụng dây mồi thép luồn qua lòng ống để kéo dây cáp điện từ đầu này sang đầu kia. Cuối cùng, thực hiện đo kiểm tra thông mạch mạch tiếp địa dọc theo thân ống thép để đảm bảo toàn bộ hệ thống nối đất an toàn.

10. Những Sai Lầm Thường Gặp Khi Thi Công

Để hạn chế các lỗi kỹ thuật làm giảm chất lượng hệ thống điện, nhà thầu cần đặc biệt lưu ý tránh các sai sót phổ biến sau:

• Sử dụng sai loại ống cho môi trường: Lắp đặt ống trơn EMT ngoài trời tiếp xúc trực tiếp với mưa nắng hoặc trong môi trường hóa chất ăn mòn cao, khiến ống nhanh chóng bị gỉ sét, hư hỏng. Ngược lại, lạm dụng ống RSC dày cho các khu vực văn phòng khô ráo gây lãng phí ngân sách đầu tư của chủ đầu tư.
• Bỏ qua bước doa mép cắt: Thiếu sót này cực kỳ nguy hiểm. Ba-via sắc nhọn còn sót lại ở mép cắt khi kéo dây cáp động lực tải lớn sẽ dễ làm rách lớp cao su bảo vệ dây, gây rò rỉ điện ra vỏ ống sắt và chập cháy khi hệ thống vận hành.
• Uốn ống quá bán kính cho phép hoặc uốn gấp khúc: Sử dụng vam uốn sai cỡ hoặc cố tình uốn bẻ gập góc hẹp làm móp tiết diện ống, khiến dây mồi bị kẹt và không thể luồn cáp điện qua góc cua.
• Ghép nối phụ kiện không đồng bộ: Dùng phụ kiện hệ mét kết hợp cho ống hệ inch, hoặc dùng đai ốc của ống EMT siết cho ống IMC, khiến các mối nối bị lỏng lẻo, giảm độ kín nước và mất khả năng tiếp địa liên tục.

11. Bảng Giá Ống Thép Luồn Dây Điện Tham Khảo

Đơn giá ống thép luồn dây điện mạ kẽm phụ thuộc rất nhiều vào biến động giá phôi thép thế giới, quy cách độ dày thành ống, phương pháp phủ bề mặt (mạ điện phân hay nhúng nóng) và khối lượng đặt hàng của từng dự án. Để hỗ trợ quý khách hàng lập dự toán ngân sách, Zencomex xin gửi bảng báo giá tham khảo sơ bộ dưới đây:

12. Câu Hỏi Thường Gặp (FAQ)

13. Tài Liệu Kỹ Thuật & Liên Hệ Báo Giá

Để thuận tiện cho công tác chuẩn bị hồ sơ đệ trình phê duyệt mẫu vật tư và nghiệm thu hoàn công công trình M&E, Zencomex luôn chuẩn bị sẵn sàng và cung cấp đầy đủ các tài liệu kỹ thuật sau cho khách hàng:
