Cấp bền bu lông là hệ thống ký hiệu thể hiện các đặc tính cơ học quan trọng của bu lông thép, đặc biệt là giới hạn bền kéo và giới hạn chảy. Các ký hiệu 4.8, 8.8, 10.9 hay 12.9 thường được dập trực tiếp trên đầu bu lông để kỹ sư nhận biết nhanh khả năng chịu lực của sản phẩm.
Hiểu đúng cấp bền giúp lựa chọn bu lông phù hợp cho từng vị trí liên kết. Một bu lông M12 cấp 4.8 và một bu lông M12 cấp 8.8 có cùng đường kính, nhưng khả năng chịu kéo và mức lực siết cho phép khác nhau đáng kể.
Trong hệ thống cơ điện M&E, kết cấu thép và chế tạo máy, việc chọn cấp bền quá thấp có thể làm liên kết mất an toàn; ngược lại, dùng bu lông 10.9 hoặc 12.9 cho một vị trí tải nhẹ thường chỉ làm tăng chi phí mà không mang lại lợi ích cần thiết.
1. Cấp Bền Bu Lông Là Gì?
Cấp bền bu lông, tiếng Anh là Property Class, là phương pháp phân loại cơ tính của bu lông thép carbon và thép hợp kim.
Các cấp phổ biến gồm:
- 4.6
- 4.8
- 5.6
- 6.8
- 8.8
- 10.9
- 12.9
Tiêu chuẩn thường được viện dẫn cho nhóm sản phẩm này là ISO 898-1, áp dụng cho các đặc tính cơ học của bu lông, vít và stud làm từ thép carbon hoặc thép hợp kim trong phạm vi quy định.
Cấp bền chủ yếu cho biết:
- Giới hạn bền kéo danh nghĩa.
- Tỷ lệ giới hạn chảy so với giới hạn bền kéo.
- Khả năng chịu tải của vật liệu bu lông trước khi chảy dẻo hoặc đứt.
Cần lưu ý rằng cấp bền không phải là một con số thể hiện trực tiếp “bu lông chịu được bao nhiêu kg”. Khả năng chịu tải thực tế còn phụ thuộc vào đường kính, tiết diện chịu kéo, kiểu liên kết, lực cắt, ren, mô-men siết và hệ số an toàn.

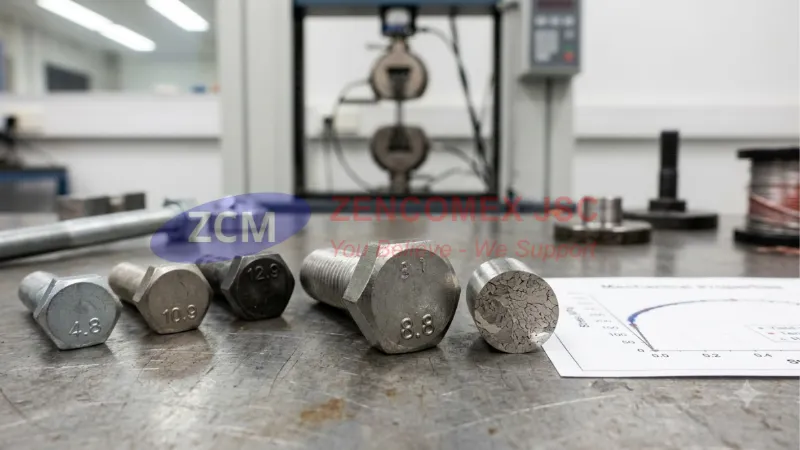

Ý nghĩa hai con số trên đầu bu lông
Ví dụ bu lông có ký hiệu:
8.8
Số thứ nhất được nhân với 100 để xác định giới hạn bền kéo danh nghĩa:
8 × 100 = 800 MPa
Số thứ hai thể hiện tỷ lệ giữa giới hạn chảy và giới hạn bền kéo:
8 / 10 = 0,8
Từ đó:
Giới hạn chảy danh nghĩa = 800 × 0,8 = 640 MPa
Tương tự:
| Cấp bền | Giới hạn bền kéo Rm | Tỷ lệ chảy | Giới hạn chảy danh nghĩa |
| 4.6 | 400 MPa | 0,6 | 240 MPa |
| 4.8 | 400 MPa | 0,8 | 320 MPa |
| 5.6 | 500 MPa | 0,6 | 300 MPa |
| 6.8 | 600 MPa | 0,8 | 480 MPa |
| 8.8 | 800 MPa | 0,8 | 640 MPa |
| 10.9 | 1.000 MPa | 0,9 | 900 MPa |
| 12.9 | 1.200 MPa | 0,9 | 1.080 MPa |
Vì vậy, khi nhìn thấy dấu 8.8 trên đầu bu lông, kỹ sư có thể hiểu nhanh rằng đây là nhóm bu lông cường độ cao hơn đáng kể so với cấp 4.8.

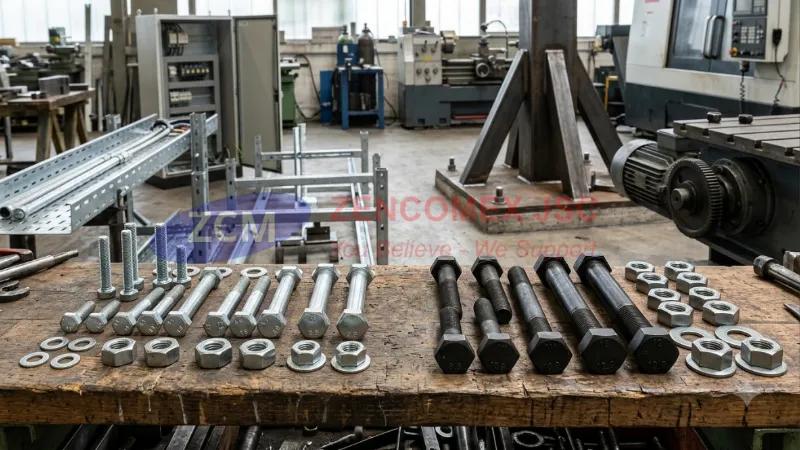

2. Phân Biệt Bu Lông Thường Và Bu Lông Cường Độ Cao
Có thể chia bu lông thành hai nhóm chính để thuận tiện khi lựa chọn.
Nhóm bu lông cấp bền thông dụng
Các cấp thường gặp:
- 4.6
- 4.8
- 5.6
- 6.8
Nhóm này phù hợp với:
- Hệ thang máng cáp.
- Giá đỡ M&E tải nhẹ và trung bình.
- Khung phụ.
- Nội thất kim loại.
- Tủ điện.
- Các liên kết cơ khí thông thường.
Ưu điểm là giá thành hợp lý, dễ gia công và có nhiều lựa chọn bề mặt như hàng đen, xi trắng hoặc mạ kẽm.
Nhóm bu lông cường độ cao
Các cấp phổ biến:
- 8.8
- 10.9
- 12.9
Bu lông cấp 8.8 thường được sử dụng trong:
- Kết cấu thép.
- Nhà xưởng.
- Chân máy.
- Bản mã chịu lực.
- Thiết bị công nghiệp.
- Các mối ghép có rung động.
Cấp 10.9 thường xuất hiện trong:
- Máy móc tải cao.
- Cơ cấu truyền động.
- Kết cấu cần lực siết lớn.
- Thiết bị cơ khí nặng.
Cấp 12.9 thường gặp ở:
- Máy CNC.
- Khuôn mẫu.
- Thiết bị chính xác.
- Bu lông lục giác chìm.
- Cơ cấu chịu tải rất cao.
Không nên hiểu “12.9 tốt hơn 8.8 trong mọi trường hợp”. Bu lông cường độ càng cao càng cần kiểm soát tốt mô-men siết, vật liệu đai ốc, điều kiện ren và độ dẻo của liên kết.
Khách hàng cần mua đồng bộ có thể tham khảo bu lông liên kết đai ốc mạ kẽm theo từng đường kính, cấp bền và yêu cầu bề mặt.

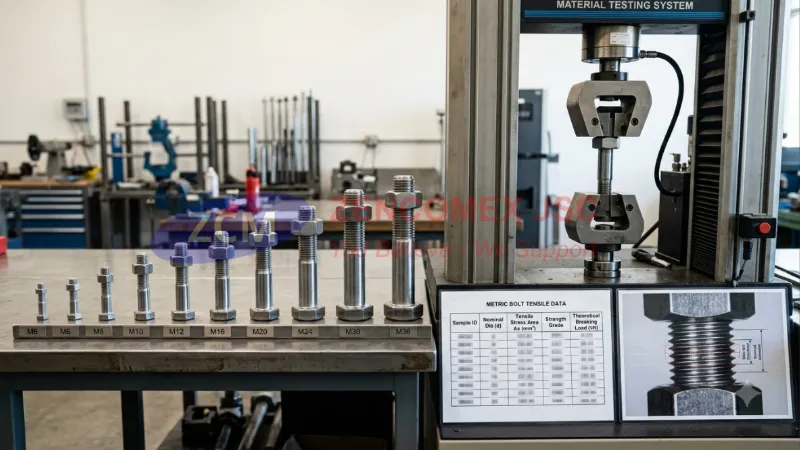

3. Bảng Tra Cấp Bền Và Tải Kéo Lý Thuyết Bu Lông M6 – M36
Khả năng chịu kéo của bu lông không được tính theo toàn bộ diện tích đường kính danh nghĩa mà thường liên quan đến tensile stress area – diện tích chịu kéo của phần ren.
Bảng dưới đây sử dụng ren hệ mét bước thô thông dụng và tính tải phá hủy kéo lý thuyết theo:
F ≈ As × Rm
Trong đó:
- F: tải kéo phá hủy lý thuyết.
- As: diện tích chịu kéo của ren.
- Rm: giới hạn bền kéo danh nghĩa.
Bảng tải kéo phá hủy lý thuyết tham khảo
| Kích thước | As (mm²) | Cấp 4.8 | Cấp 8.8 | Cấp 10.9 | Cấp 12.9 |
| M6 | 20,1 | 8,0 kN | 16,1 kN | 20,1 kN | 24,1 kN |
| M8 | 36,6 | 14,6 kN | 29,3 kN | 36,6 kN | 43,9 kN |
| M10 | 58,0 | 23,2 kN | 46,4 kN | 58,0 kN | 69,6 kN |
| M12 | 84,3 | 33,7 kN | 67,4 kN | 84,3 kN | 101,2 kN |
| M14 | 115 | 46,0 kN | 92,0 kN | 115 kN | 138 kN |
| M16 | 157 | 62,8 kN | 125,6 kN | 157 kN | 188,4 kN |
| M18 | 192 | 76,8 kN | 153,6 kN | 192 kN | 230,4 kN |
| M20 | 245 | 98,0 kN | 196 kN | 245 kN | 294 kN |
| M22 | 303 | 121,2 kN | 242,4 kN | 303 kN | 363,6 kN |
| M24 | 353 | 141,2 kN | 282,4 kN | 353 kN | 423,6 kN |
| M27 | 459 | 183,6 kN | 367,2 kN | 459 kN | 550,8 kN |
| M30 | 561 | 224,4 kN | 448,8 kN | 561 kN | 673,2 kN |
| M33 | 694 | 277,6 kN | 555,2 kN | 694 kN | 832,8 kN |
| M36 | 817 | 326,8 kN | 653,6 kN | 817 kN | 980,4 kN |
Quan trọng: đây là tải phá hủy kéo lý thuyết theo giới hạn bền vật liệu, không phải tải làm việc cho phép.
Không được lấy trực tiếp một giá trị như “M12 cấp 8.8 chịu 67,4 kN” rồi dùng làm tải thiết kế.
Trong thực tế còn phải xét:
- Giới hạn chảy.
- Proof load.
- Hệ số an toàn.
- Lực cắt.
- Tải kết hợp.
- Diện tích ren thực tế.
- Đai ốc.
- Chiều dài ăn ren.
- Vật liệu bản mã.
- Khoảng cách mép.
- Kiểu liên kết.
- Tải rung và tải mỏi.
Bu lông 8.8 có phải gấp đôi 4.8 không?
Xét riêng giới hạn bền kéo danh nghĩa:
- 4.8: 400 MPa.
- 8.8: 800 MPa.
Như vậy, cùng tiết diện, giới hạn bền kéo danh nghĩa của 8.8 khoảng gấp đôi 4.8.
Tuy nhiên, điều đó không có nghĩa tải làm việc của toàn bộ mối ghép luôn tăng đúng hai lần. Đai ốc, bản mã và kết cấu liên kết có thể trở thành bộ phận yếu hơn trước.

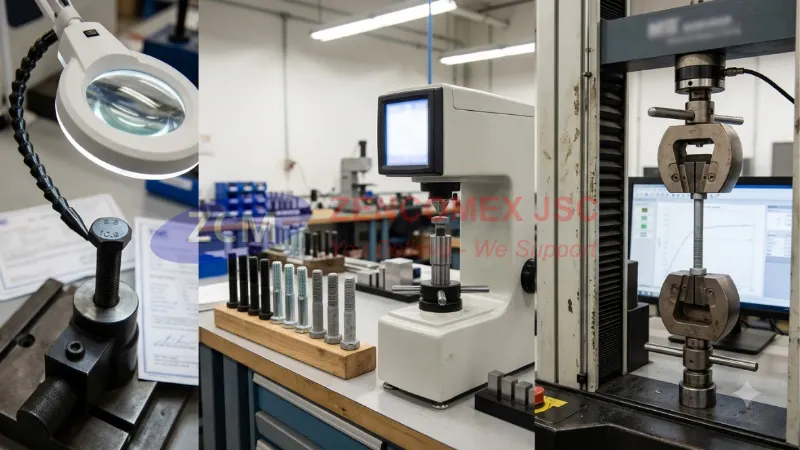

4. Cách Nhận Biết Cấp Bền Bu Lông Trên Công Trường
Quan sát ký hiệu trên đầu bu lông
Quan sát ký hiệu trên đầu bu lôngVới nhiều loại bu lông lục giác theo tiêu chuẩn, cấp bền được dập nổi hoặc dập chìm trên đầu.
Có thể thấy các ký hiệu:
- 4.8
- 8.8
- 10.9
- 12.9
Ngoài cấp bền, đầu bu lông có thể có:
- Logo nhà sản xuất.
- Mã nhận diện.
- Ký hiệu tiêu chuẩn.
Tuy nhiên, dấu dập chỉ là bước nhận biết ban đầu. Nó không phải bằng chứng tuyệt đối rằng cơ tính bên trong đạt đúng cấp được ghi.
Không nhận biết cấp bền bằng màu sắc
Một lỗi phổ biến là cho rằng:
- Bu lông đen = 8.8.
- Bu lông xi trắng = 4.8.
Cách nhận biết này không đáng tin cậy.
Bu lông 8.8 có thể:
- Nhuộm đen.
- Mạ kẽm.
- Phủ zinc flake.
- Mạ nhúng nóng theo cấu hình phù hợp.
Bu lông cấp thấp cũng có thể có màu đen hoặc lớp phủ tương tự.
Kiểm tra CO/CQ
Đối với đơn hàng dự án nên đối chiếu:
- Mác vật liệu.
- Cấp bền.
- Kích thước.
- Số lô.
- Tiêu chuẩn thử.
- Kết quả cơ tính.
CO/CQ cần liên hệ được với đúng lô sản phẩm giao thực tế.
Thử kéo
Phương pháp đáng tin cậy hơn là thử trên máy kéo vật liệu.
Các chỉ tiêu có thể kiểm tra:
- Giới hạn bền kéo.
- Giới hạn chảy hoặc ứng suất proof.
- Độ giãn dài.
- Tải phá hủy.
Với dự án quan trọng, việc lấy mẫu thử độc lập giúp xác minh cấp bền thay vì chỉ dựa vào dấu trên đầu bu lông.
Kiểm tra độ cứng
Độ cứng Rockwell hoặc Vickers có thể hỗ trợ đánh giá xử lý nhiệt và cấp cơ tính.
Tuy nhiên, độ cứng không nên được dùng một mình để kết luận toàn bộ chất lượng sản phẩm.

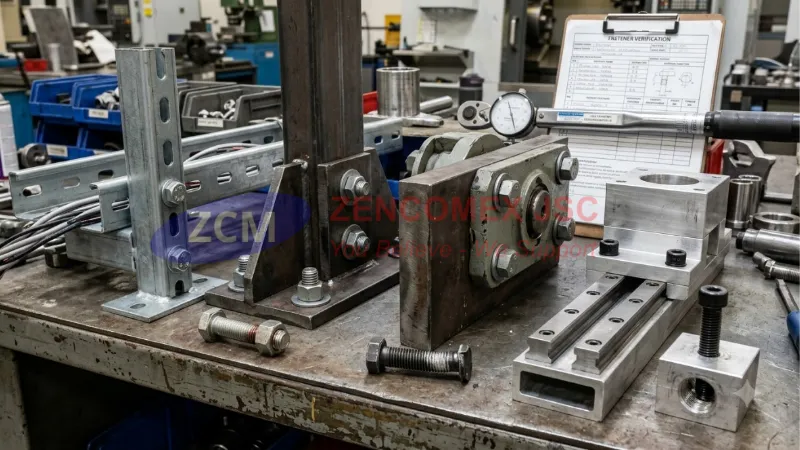

5. Chọn Cấp Bền Bu Lông Cho Từng Hạng Mục
Thang máng cáp và M&E tải nhẹ
Thang máng cáp và M&E tải nhẹCác liên kết tải nhẹ hoặc trung bình thường có thể sử dụng 4.8, 5.6 hoặc cấp được bản vẽ chỉ định.
Không cần sử dụng 10.9 hoặc 12.9 nếu tải trọng không yêu cầu.
Khung treo và giá đỡ tải lớn
Với:
- Hệ pipe rack.
- Giá đỡ máy.
- Khung Unistrut tải lớn.
- Cụm chịu rung.
có thể cần 8.8 hoặc cấp bền được kỹ sư kết cấu chỉ định.
Kết cấu thép nhà xưởng
Bu lông cấp 8.8 thường được sử dụng cho nhiều dạng liên kết kết cấu.
Tuy nhiên, không phải mọi bu lông trên nhà xưởng đều mặc định phải là 8.8. Cấp bền phải tuân theo hồ sơ thiết kế.
Chế tạo máy
Máy móc tải cao thường sử dụng 8.8, 10.9 hoặc 12.9 tùy cụm liên kết.
Cần đặc biệt chú ý:
- Mô-men siết.
- Ren trong chi tiết.
- Chất bôi trơn.
- Keo khóa ren.
- Tải mỏi.
Một bu lông 12.9 lắp vào lỗ ren nhôm yếu vẫn có thể làm hỏng ren chi tiết trước khi tận dụng được cơ tính của bu lông.
Bu lông inox có dùng cấp 8.8 không?
Thông thường, bu lông inox Austenitic như inox 304/316 sử dụng hệ ký hiệu khác, ví dụ:
- A2-70.
- A2-80.
- A4-70.
- A4-80.
Không nên gọi bu lông inox 304 là “cấp 8.8” nếu không có căn cứ tiêu chuẩn rõ ràng.
Khách hàng có thể tham khảo thêm danh mục vật tư phụ M&E Zencomex để lựa chọn đồng bộ bu lông, đai ốc, ty ren và phụ kiện liên kết cho từng hạng mục.
6. Một Số Sai Lầm Khi Chọn Cấp Bền Bu Lông
Chỉ nhìn đường kính: M16 chưa chắc chịu lực tốt hơn M14 nếu cấp bền và cấu tạo liên kết khác nhau.
Chỉ chọn cấp cao nhất: 12.9 không phải lựa chọn tốt nhất cho mọi vị trí.
Dùng sai đai ốc: bu lông 10.9 đi với đai ốc cấp thấp có thể khiến ren đai ốc phá hủy trước.
Bôi trơn nhưng giữ nguyên mô-men siết: ma sát giảm có thể làm lực kéo trước tăng mạnh.
Nhầm tải phá hủy với tải cho phép: đây là lỗi nguy hiểm trong thiết kế.
Không kiểm tra lớp mạ: một số quy trình phủ hoặc mạ cần được kiểm soát để tránh ảnh hưởng đến bu lông cường độ cao.
7. Câu Hỏi Thường Gặp
Cấp bền là ký hiệu thể hiện cơ tính của bu lông, chủ yếu gồm giới hạn bền kéo và tỷ lệ giới hạn chảy. Ví dụ cấp 8.8 có giới hạn bền kéo danh nghĩa 800 MPa và giới hạn chảy danh nghĩa khoảng 640 MPa.
Bu lông 8.8 là bu lông thép có giới hạn bền kéo danh nghĩa khoảng 800 MPa và giới hạn chảy danh nghĩa khoảng 640 MPa. Đây là cấp bền phổ biến trong kết cấu thép và cơ khí chịu lực.
Cấp 10.9 có giới hạn bền kéo danh nghĩa khoảng 1.000 MPa và giới hạn chảy khoảng 900 MPa, cao hơn cấp 8.8. Vì vậy, 10.9 có thể tạo lực siết và chịu tải cao hơn khi liên kết được thiết kế phù hợp.
Không. 12.9 có cơ tính rất cao nhưng không cần thiết cho mọi ứng dụng. Việc chọn cấp bền phải theo tải trọng, kiểu liên kết, vật liệu các chi tiết và yêu cầu thiết kế.
Không nên. Màu sắc chỉ thể hiện một phần xử lý bề mặt. Cần kiểm tra ký hiệu dập trên đầu, chứng chỉ lô hàng và thử cơ tính nếu dự án yêu cầu.
Không. Cấp 8.8 chịu được lực kéo trước lớn hơn và thường sử dụng mô-men siết cao hơn. Mô-men cụ thể còn phụ thuộc lớp phủ, hệ số ma sát và tình trạng bôi trơn.
Đặt Mua Bu Lông Đúng Cấp Bền Tại Zencomex
Zencomex cung cấp bu lông liên kết, đai ốc và phụ kiện cơ khí theo nhiều cấp bền phục vụ hệ M&E, kết cấu thép, nhà xưởng và chế tạo máy.
Khi gửi yêu cầu báo giá, nên cung cấp đầy đủ:
- Đường kính M6–M36.
- Chiều dài.
- Ren suốt hoặc ren lửng.
- Cấp bền 4.8 / 8.8 / 10.9 / 12.9.
- Lớp mạ hoặc xử lý bề mặt.
- Đai ốc và long đen đi kèm.
- Số lượng.
- Yêu cầu CO/CQ hoặc kiểm nghiệm.
