Sự phát triển của hạ tầng công nghiệp nặng đòi hỏi các giải pháp mặt sàn phải đáp ứng đồng thời 3 yếu tố: chịu tải cực lớn, trọng lượng siêu nhẹ và khả năng tự làm sạch. Khắc phục hoàn toàn sự nặng nề của bê tông hay tình trạng đọng nước trơn trượt của sàn tôn nhám, sàn grating (lưới thép công nghiệp) đã trở thành vật liệu lót sàn bệ máy không thể thay thế.
Bài viết này sẽ đi sâu vào cấu trúc vật lý của tấm grating, quy trình công nghệ hàn áp lực và tiêu chuẩn nghiệm thu sàn grating tại công trường.
Sàn grating (steel grating) là gì? Cấu trúc liên kết vật lý

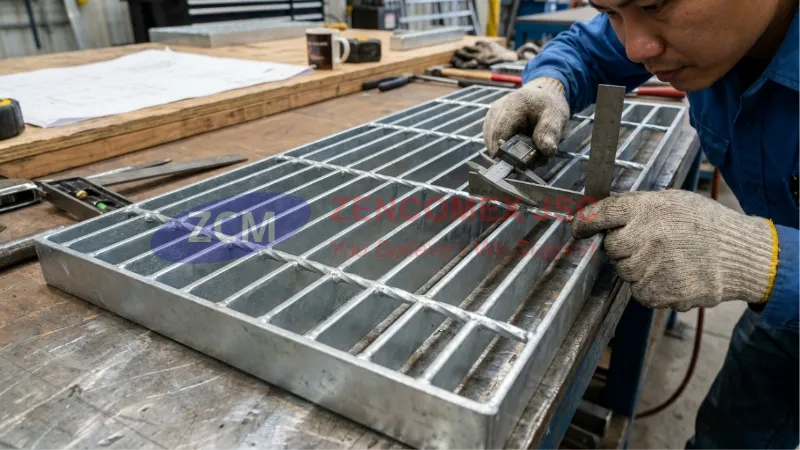

Sàn grating (tên gọi quốc tế là Steel Grating hoặc sàn lưới thép grating) là một mạng lưới kết cấu kim loại chịu lực. Cấu trúc liên kết vật lý của một tấm grating tiêu chuẩn được hình thành từ 2 thành phần chính đan vuông góc vào nhau:
- Thanh la chịu lực (Bearing Bars): Là những thanh thép dẹt (thép la) chạy song song dọc theo chiều dài của nhịp sàn. Đây là “xương sống” gánh vác toàn bộ 100% tải trọng của người và xe cộ đi bên trên. Kích thước la thường dao động từ dày 3mm – 10mm, cao 30mm – 100mm.
- Thanh liên kết (Cross Bars): Thường là các thanh thép vuông xoắn (Twisted steel) phi 6mm hoặc 8mm, được đặt vuông góc và hàn chìm vào các thanh la. Nhiệm vụ của thanh xoắn không phải là chịu lực đứng, mà là ghim chặt các thanh la lại với nhau, giữ cho các thanh la không bị lật ngang hay cong oằn dưới áp lực.
Phân loại tấm sàn grating dựa trên môi trường làm việc

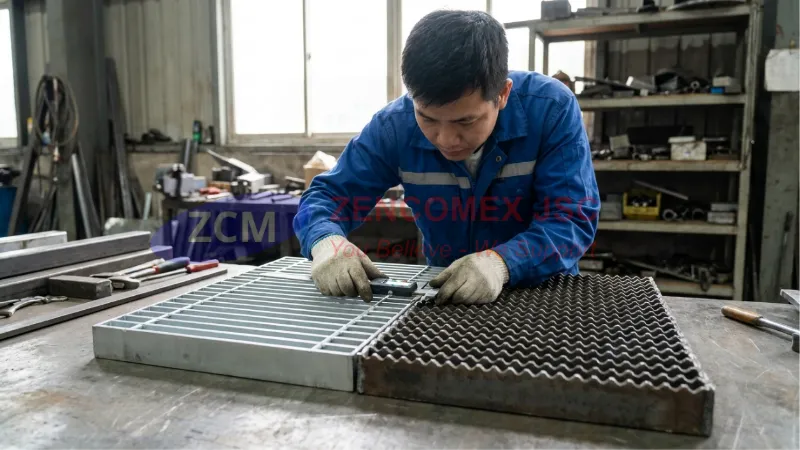

Phân loại tấm sàn grating dựa trên môi trường làm việcĐể tối ưu hóa trải nghiệm bước chân và độ bám dính, sàn thao tác grating được chia làm hai biến thể bề mặt chính:
- Sàn la phẳng (Plain Bar Grating): Các thanh la có bề mặt trên bằng phẳng, nhẵn nhụi. Loại này mang tính thẩm mỹ cao, đi lại êm chân, phù hợp cho các hành lang bảo trì trong nhà máy khô ráo, bậc cầu thang bộ, hoặc làm nắp mương thoát nước khu dân cư.
- Sàn la răng cưa (Serrated Bar Grating): Bề mặt trên của thanh la được dập cắt CNC thành các rãnh răng cưa liên tục. Thiết kế này tăng hệ số ma sát lên mức cực đại, chống trơn trượt tuyệt đối. Đây là tiêu chuẩn bắt buộc cho các môi trường thường xuyên ẩm ướt, đọng bùn lầy, có vết dầu nhớt như: Giàn khoan dầu khí ngoài khơi, xưởng rửa xe, khu vực bồn chứa hóa chất.
Quy trình chế tạo sàn lưới thép grating công nghệ hàn tiếp điểm áp lực
Quy trình chế tạo sàn lưới thép grating công nghệ hàn tiếp điểm áp lựcTrước đây, sàn thép lưới thường được công nhân hàn thủ công bằng que hàn hồ quang (Arc welding). Phương pháp này sinh ra xỉ hàn, mối hàn dễ bị bọt khí (porosity) và gây cong vênh tấm thép do nhiệt lượng không đều.

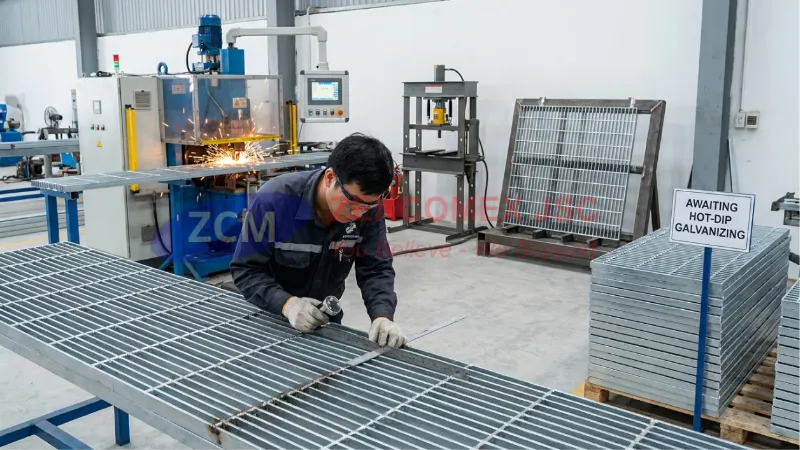

Hiện nay, các nhà máy hiện đại như Zencomex đã chuyển sang công nghệ hàn tiếp điểm áp lực cao tần (Electro-forged Welding):
- Máy nạp tự động đặt các thanh xoắn ngang qua các thanh la đang đứng thẳng.
- Hệ thống dòng điện cao tần chạy qua điểm tiếp xúc, lập tức nung chảy cục bộ cả thanh xoắn và mép trên của thanh la trong tích tắc.
- Cùng lúc đó, một máy ép thủy lực hàng trăm tấn sẽ dập mạnh, ép chìm thanh xoắn ngập vào lòng thanh la kim loại đang nóng chảy.
- Mối liên kết sinh ra không cần kim loại bù (que hàn), triệt tiêu hoàn toàn bọt khí, tạo thành một khối hợp kim đồng nhất vĩnh cửu.
Biện pháp thi công lắp đặt sàn lưới thép an toàn bằng kẹp sàn grating

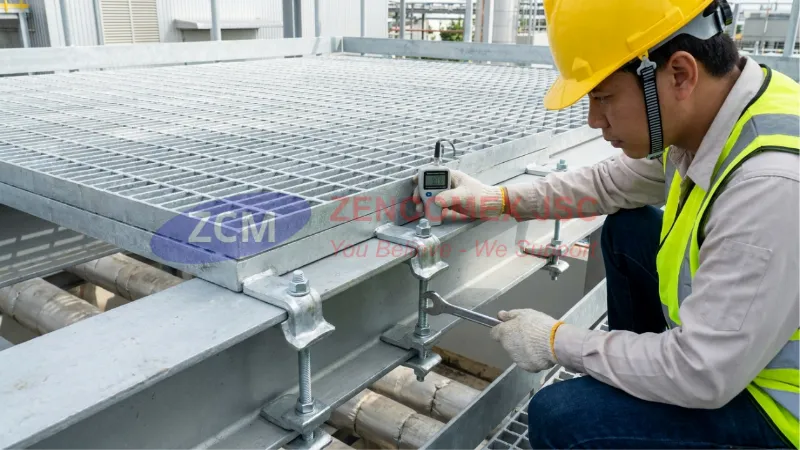

Biện pháp thi công lắp đặt sàn lưới thép an toàn bằng kẹp sàn gratingViệc cố định tấm sàn grating vào dầm thép I/U bên dưới có 2 phương pháp: Hàn chết (Tack welding) hoặc Dùng kẹp. Theo các chuyên gia cơ khí, sử dụng kẹp sàn grating (Grating Clips) mang lại tính ưu việt hơn hẳn:
Cấu tạo một bộ kẹp chuẩn:
- Kẹp trên (Saddle Clip): Hình yên ngựa với các rãnh răng cưa, thiết kế để kẹp chặt gác lên 2 thanh la của sàn grating.
- Kẹp dưới (J-Clip / G-Clip): Có hình chữ J, tác dụng móc ngàm ngược lên phần mặt bích (cánh) của dầm thép hình (dầm I, dầm H) bên dưới.
- Bu lông, đai ốc (M8/M10): Xiết chặt kết nối kẹp trên và kẹp dưới.
Ưu điểm của kẹp sàn grating: Khi cần bảo dưỡng các đường ống, van van bướm nằm sâu dưới gầm sàn, kỹ sư chỉ cần vặn ốc tháo kẹp là có thể nhấc bổng tấm grating lên. Nếu hàn chết, bạn sẽ phải dùng máy mài cắt đứt mối hàn, làm hỏng lớp mạ kẽm và nguy cơ gây cháy nổ do tia lửa điện bắn ra tại nhà máy.
Tiêu chuẩn kiểm tra nghiệm thu tấm sàn grating tại công trình
Tiêu chuẩn kiểm tra nghiệm thu tấm sàn grating tại công trìnhĐể hồ sơ KCS được tư vấn giám sát ký duyệt, sàn lưới thép khi bàn giao phải thỏa mãn 2 bài test thực tế:
- Đo dung sai độ phẳng (Camber/Bow Tolerance): Đặt tấm grating trên mặt phẳng chuẩn. Khe hở độ võng ở giữa tấm (nếu có) không được vượt quá 1/200 chiều dài của tấm sàn. Các thanh la chịu lực phải thẳng đứng góc 90 độ, dung sai nghiêng không quá 0.1 lần chiều cao thanh la.
- Nghiệm thu bề mặt mạ kẽm: Toàn bộ tấm grating phải được mạ kẽm nhúng nóng bảo vệ. Kỹ sư dùng máy đo độ dày từ tính (Magnetic thickness gauge) để đo nhiều điểm ngẫu nhiên trên thanh la. Độ dày lớp mạ kẽm phải đạt tối thiểu từ 65µm – 85µm tuân thủ tuyệt đối quy chuẩn ASTM A123. Bề mặt không được có hiện tượng đọng giọt kẽm sắc nhọn hay mảng xám xỉ (Dross).
