Trong cấu trúc cơ điện (M&E) của một tòa nhà, nếu các dòng máng cáp cỡ lớn (W300, W600) đóng vai trò là “đại lộ” dẫn cáp nguồn tổng, thì các loại máng cáp cỡ nhỏ lại đảm nhận vị trí “nhánh rẽ” không thể thiếu, phân phối nguồn điện và tín hiệu đến từng thiết bị cuối. Để đáp ứng việc luồn kéo cáp mạng, dây camera (CCTV) hay hệ thống báo cháy trên trần thạch cao nhỏ hẹp, máng cáp sơn tĩnh điện 100×50 là quy cách được chỉ định phổ biến nhất. Bài viết dưới đây sẽ bóc tách chi tiết thông số kỹ thuật của các dòng máng cỡ nhỏ, tư vấn chọn phụ kiện và độ dày phù hợp cho dự án của bạn.
Vai trò của máng cáp điện kích thước nhỏ trong hệ thống ELV
Hệ thống điện nhẹ (ELV – Extra Low Voltage) bao gồm các loại dây tín hiệu, dây mạng LAN, cáp quang, dây loa âm thanh và dây camera. Đặc điểm của các loại dây này là tiết diện rất nhỏ, vỏ cách điện mỏng và cực kỳ nhạy cảm với hiện tượng nhiễu sóng điện từ (EMI) cũng như rủi ro bị chuột bọ cắn phá.
Tại các tuyến nhánh trên trần văn phòng, hành lang chung cư, thay vì dùng ống nhựa PVC luồn dây gây vướng víu và khó bổ sung cáp sau này, kỹ sư M&E ưu tiên sử dụng máng cáp điện loại nhỏ. Các quy cách gọn gàng như máng cáp điện 50×50 hoặc máng cáp điện 75×50 vừa giúp bảo vệ an toàn 100% bó cáp tín hiệu bên trong thân hộp thép kín, vừa dễ dàng tháo nắp đậy ra để bảo trì hoặc luồn thêm dây cáp mới khi có nhu cầu nâng cấp mạng.
Đặc tính kỹ thuật của máng cáp sơn tĩnh điện 100×50 và các size lân cận
Các dòng máng cáp nhỏ thường có thiết kế đáy liền khối đặc (Solid-bottom) và chấn mép chữ C an toàn. Dưới đây là phân tích chi tiết về không gian chứa cáp (Fill ratio) của các kích thước phổ biến:
-

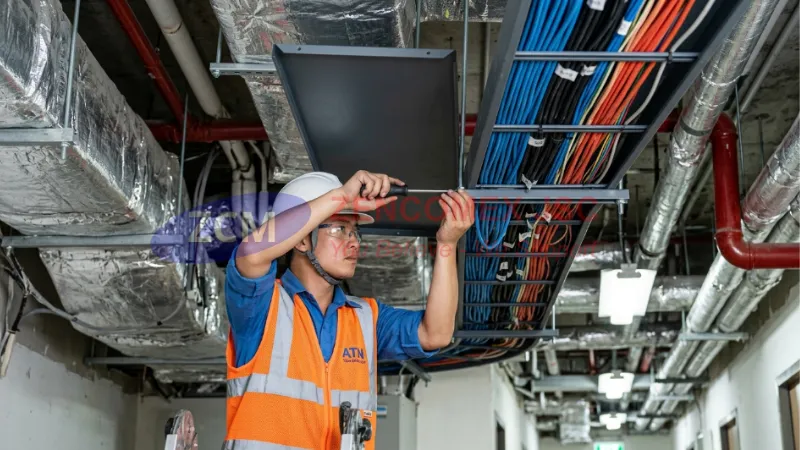

Cấu tạo máng cáp điện 300×100 có nắp, mép chấn gập an toàn và lòng máng rộng_7
Máng cáp sơn tĩnh điện 100×50: (W=100mm, H=50mm). Đây là quy cách chuẩn mực (Tỷ lệ W:H = 2:1) cho các tuyến cáp chiếu sáng, cáp động lực tải nhẹ. Mặt cắt ngang rộng 5000 mm2 cung cấp không gian lý tưởng để dàn đều các sợi cáp, tản nhiệt tốt.
- Máng cáp sơn tĩnh điện 100 75: (W=100mm, H=75mm). Khi lượng cáp mạng hoặc cáp điều khiển nhiều hơn dự kiến nhưng không gian chiều rộng trần bị vướng ống gió HVAC, kỹ sư sẽ nâng chiều cao (H) lên 75mm để gia tăng thể tích chứa cáp mà không làm thay đổi bề rộng máng.
- Máng cáp điện 100×100: (W=100mm, H=100mm). Với tiết diện vuông vức, máng 100×100 thường được dùng làm trục đứng (Shaft) nhỏ hoặc chạy dọc theo các cột kết cấu để đưa bó cáp từ trần giả xuống các tủ điện điều khiển cục bộ dưới sàn.
Đặc điểm chung của các sản phẩm này là bề mặt được phủ một lớp sơn tĩnh điện (Powder Coating) nung ở nhiệt độ cao. Lớp sơn này không chỉ cách điện hoàn hảo, chống trầy xước vỏ cáp mà còn mang lại tính thẩm mỹ cao cho hệ trần mở (Trần Open-cell).
Tư vấn chọn độ dày cho máng cáp điện có nắp 100x100x1.5mm việt nam
Đối với các loại máng cáp nhỏ (W50 – W100), rất nhiều nhà thầu cho rằng chỉ cần sử dụng phôi tôn mỏng từ 0.8mm đến 1.0mm là đủ để tối ưu chi phí. Điều này đúng với những tuyến cáp siêu nhẹ, bước treo giá đỡ cực ngắn.
Tuy nhiên, đối với các công trình trọng điểm nhà nước, bệnh viện hay nhà máy FDI yêu cầu độ cứng vững tuyệt đối, tiêu chuẩn vật liệu sẽ bị siết chặt hơn rất nhiều. Quy cách máng cáp điện có nắp 100x100x1.5mm việt nam được xem là tiêu chuẩn vàng trong thiết kế chịu tải.
- Vì sao phải dày 1.5mm? Ở kích thước 100×100, thân máng khá sâu. Tôn dày 1.5mm sẽ giúp thành máng hai bên luôn thẳng đứng góc 90 độ, không bị bè ra ngoài. Đồng thời, độ dày này đảm bảo khi khoảng cách treo ty ren vươn xa tới 1.5m – 2.0m, đáy máng vẫn phẳng lì, không hề có hiện tượng võng sập.
- Tác dụng của nắp đậy (Cover): Đi kèm với máng 1.5mm phải là hệ thống nắp đậy được chấn bóp sập vừa khít. Nắp đậy bảo vệ cáp khỏi bụi mịn công nghiệp, ngăn chặn tia lửa điện bắn ra ngoài khi có sự cố chập mạch bên trong, bảo vệ an toàn PCCC cho nhà xưởng.
Kỹ thuật viên đo độ dày tôn máng cáp 300×100 sơn tĩnh điện 1.2mm và 1.5mm_9
Hệ thống máng cáp điện 50×50 và phụ kiện đồng bộ đi kèm
Để dẫn hướng luồng cáp chạy ziczac len lỏi qua mạng lưới ống nước cứu hỏa chằng chịt trên trần, một bộ máng cáp điện 50×50 và phụ kiện đi kèm phải được thiết kế đồng bộ 100% về kích thước WxH, độ dày tôn và màu sơn tĩnh điện.
Khi bóc tách khối lượng (BOQ) cho hệ thống thang máng cáp, thợ thu mua bắt buộc phải lên danh sách các linh kiện chuyển hướng sau:
- Khớp nối máng (Splice Plate): Dùng để ghép 2 thanh máng dài 2.5m lại với nhau. Với máng nhỏ H50, mỗi khớp nối chỉ cần bắt 4 bộ bulong M8x15 đầu dù.
- Co ngang (Cút L): Bẻ hướng tuyến máng vuông góc 90 độ trên cùng một mặt phẳng trần. Tương tự, nếu dùng cho máng 100×100, bạn phải đặt đúng mã phụ kiện máng cáp sơn tĩnh điện 100×100 góc L.
- Co Lên / Co Xuống: Dùng để thay đổi cao độ, lách qua dầm bê tông cốt thép.
- Tê (Ngã 3) / Thập (Ngã 4): Phân chia trục cáp nhánh đi vào từng phòng ban làm việc.
- Hệ treo giá đỡ: Do kích thước máng nhỏ và nhẹ, bạn chỉ cần dùng thanh Unistrut 41×21 kết hợp với 2 nhánh ty ren treo M8 là hoàn toàn đáp ứng sức tải, tiết kiệm vật tư đáng kể so với việc dùng ty M10 hay thép V.

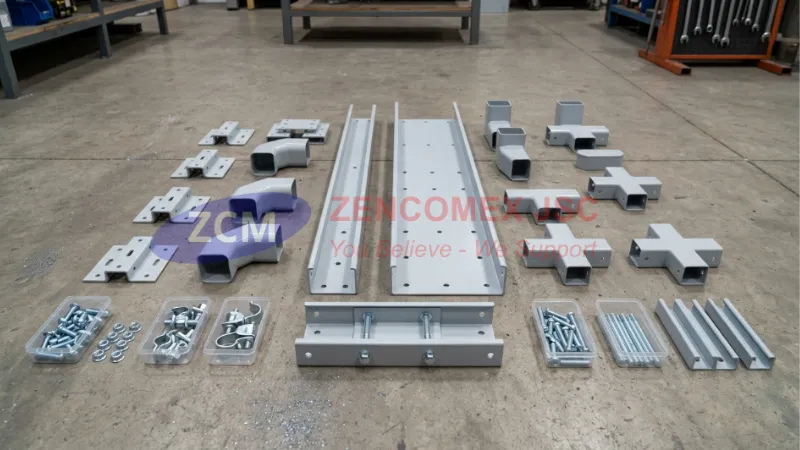

Phụ kiện đồng bộ cho máng cáp sơn tĩnh điện 300×100 gồm co, tê, thập, tấm nối và giá đỡ_11
Đặt hàng gia công máng cáp sơn tĩnh điện giá xuất xưởng tại Zencomex
Gia công các loại máng cáp cỡ nhỏ đòi hỏi hệ thống máy chấn CNC có độ chính xác rất cao để mép viền không bị sai lệch, giúp việc đậy nắp bóp sập diễn ra mượt mà, không bị kẹt hay bung nắp.
Zencomex là nhà máy cơ khí chuyên sản xuất máng cáp điện, khay cáp và thang cáp uy tín tại thị trường Việt Nam. Chúng tôi trực tiếp sở hữu dây chuyền cắt Laser CNC không bavia và buồng phun sơn tĩnh điện tự động quy mô lớn. Khi đặt hàng tại Zencomex, nhà thầu hoàn toàn yên tâm về chất lượng phôi thép chuẩn dem, lớp sơn bám dính chắc chắn và tiến độ giao hàng đáp ứng thần tốc. Việc cắt bỏ trung gian thương mại giúp chúng tôi mang đến bảng báo giá máng cáp cực kỳ sắc bén cho các dự án BOQ lớn.
Quý khách hàng cần tư vấn kỹ thuật hoặc nhận báo giá cho các quy cách máng cáp sơn tĩnh điện 100×50, 100×100, 75×50… vui lòng liên hệ ngay với phòng dự án của Zencomex. Kỹ sư của chúng tôi sẽ bóc tách và phản hồi trong 2 giờ!
