Sàn Thao Tác Lấy Mẫu Khí Thải

Sàn thao tác lấy mẫu khí thải là gì? Đặc điểm cơ bản

Hệ thống sàn thao tác được thiết kế chuyên biệt để lắp đặt lơ lửng trên thân các ống khói công nghiệp, tạo không gian an toàn cho kỹ sư môi trường tiếp cận các cổng quan trắc. Kết cấu này yêu cầu độ cứng vững tuyệt đối để triệt tiêu rung lắc khi có gió lớn, đồng thời đảm bảo không làm biến dạng vỏ ống khói hiện hữu.

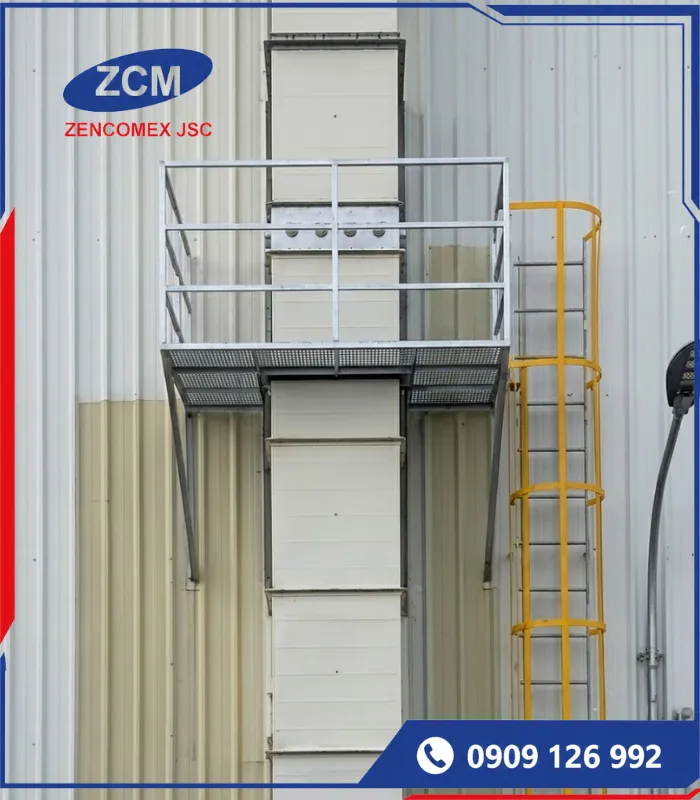

Cấu tạo hệ thống (Khung thép SS400, mặt sàn grating)

Để định hình một mặt bằng làm việc vững chắc trên cao, cấu trúc bệ đỡ được hình thành từ sự liên kết của các thanh thép hình mác SS400 thông qua công nghệ hàn hồ quang chuẩn xác. Loại vật liệu này cung cấp giới hạn chảy fy ≥ 245 N/mm2, tạo nên một hệ khung gầm không bị vặn xoắn dưới tác động của lực lệch tâm.

• Khung đà chính sử dụng thép U hoặc thép I cường độ cao để neo chặt vào thành ống khói.
• Bề mặt di chuyển lắp ghép lưới sàn grating răng cưa, tăng độ bám dính chống trơn trượt tối đa.
• Các tai cẩu và bích bắt góc được cắt CNC sắc nét, hỗ trợ việc cẩu lắp module lên cao một cách an toàn.

Trong thực tế triển khai tại các nhà máy nhiệt điện hay lò đốt rác, mô hình kết cấu này giúp đẩy nhanh 40% tiến độ thi công so với việc lắp ráp từng chi tiết rời rạc trên cao. Việc gia công nguyên khối tại xưởng Zencomex còn giúp loại bỏ hoàn toàn chi phí phát sinh do hao hụt vật tư hàn cắt tại công trường.

Tiêu chuẩn an toàn (Tải trọng tĩnh, lan can bảo vệ)

Sự an toàn của con người luôn là yếu tố lõi trong thiết kế kết cấu vượt nhịp. Bản thân hệ thống phải có khả năng phân tán lực đồng đều để chịu được trọng lượng của tổ máy đo đạc và 2 đến 3 chuyên gia thao tác cùng lúc, tương đương khả năng chịu tải tĩnh liên tục 250 – 500 kg/m2.

• Lưới bảo vệ và lan can tay vịn bắt buộc cao từ 1.0m đến 1.2m, sử dụng thép ống phi 34 hoặc 42.
• Tấm chắn gờ ngón chân (toe plate) cao 100mm dọc theo chu vi mặt sàn để ngăn chặn rụng rơi dụng cụ đo lường xuống bên dưới.
• Cửa sập hoặc cầu thang lồng thép tiếp cận phải tích hợp khóa hãm chống rơi tự do.

Việc tuân thủ chặt chẽ các thông số chịu tải này giúp hệ thống vượt qua mọi bài kiểm định khắc nghiệt nhất từ các cơ quan đăng kiểm, bảo vệ sức khỏe người lao động và giúp doanh nghiệp tránh khỏi rủi ro đền bù tai nạn lao động tốn kém.

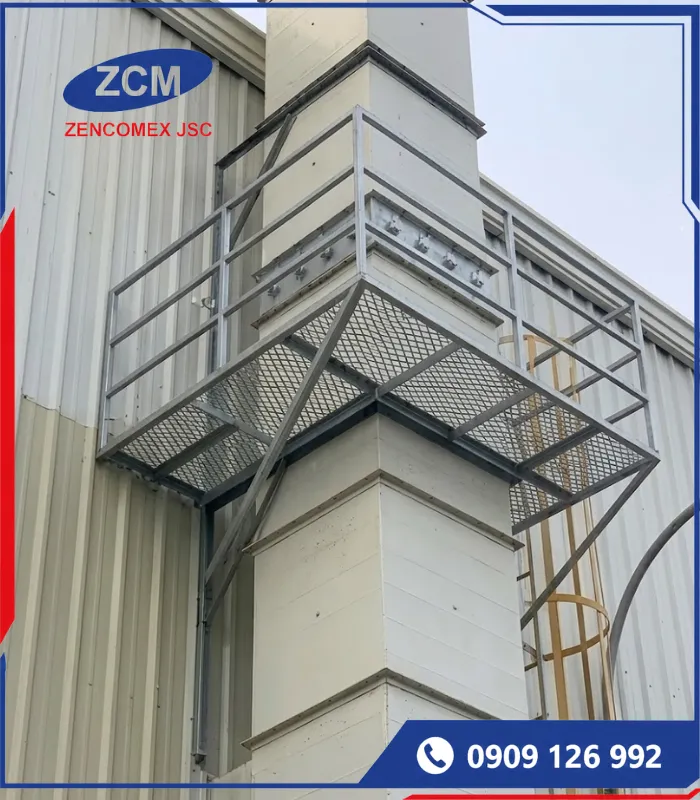

Chi tiết khung thép SS400 và lưới grating mạ kẽm của sàn thao tác lấy mẫu khí thải

Thông số kỹ thuật và vật liệu chế tạo chuẩn công nghiệp

Môi trường quanh ống khói thường chứa nhiều hợp chất lưu huỳnh, độ ẩm cao và nhiệt độ thay đổi liên tục. Do đó, việc lựa chọn chuẩn xác mác vật liệu và phương pháp bảo vệ bề mặt là yếu tố sống còn quyết định tuổi thọ của công trình.

Kích thước bệ đứng (Rộng tối thiểu 1.2m đến 1.5m)

Để máy móc đo đạc chuyên dụng có thể hoạt động chính xác, kích thước mặt bằng công tác cần một tiết diện vật lý đủ lớn. Khoảng không gian này được tính toán dựa trên biên độ thao tác rút cần lấy mẫu khí dài và vị trí đặt các tủ điện điều khiển phụ trợ.

• Chiều rộng bệ đứng tính từ mép ngoài thân ống khói phải đạt từ 1.2m đến 1.5m để đảm bảo xoay trở thiết bị dễ dàng.
• Diện tích sàn lọt lòng xung quanh lỗ quan trắc tối thiểu là 2 mét vuông cho mỗi điểm lấy mẫu.
• Khoảng hở giữa mặt bậc grating và thiết bị vướng mắc phía trên đầu không được nhỏ hơn 2.0m.

Lựa chọn một kích thước chuẩn xác ngay từ khâu thiết kế không chỉ đáp ứng kiểm duyệt của Sở Tài Nguyên Môi Trường mà còn cắt giảm 20% chi phí phải cơi nới, sửa chữa hệ thống khung đỡ về sau do quá chật hẹp.

Quy định pháp lý bắt buộc đối với hệ thống quan trắc

Bên cạnh tiêu chuẩn cơ khí, việc thiết kế và chế tạo phải bám sát tuyệt đối các quy định về sàn thao tác lấy mẫu khí thải do cơ quan nhà nước ban hành, nhằm phục vụ công tác thanh kiểm tra môi trường định kỳ.

Tuân thủ Thông tư 10 (Căn cứ TT 10/2021/TT-BTNMT)

Văn bản pháp luật này định hình khung tiêu chuẩn cứng về hạ tầng kỹ thuật quan trắc. Sàn thao tác được xem là hạng mục bắt buộc phải có để hoàn thiện hồ sơ nghiệm thu xả thải của bất kỳ cơ sở sản xuất công nghiệp nào.

• Sàn phải được thiết kế chống rung động để không làm sai lệch số liệu của hệ thống CEMS (Quan trắc tự động liên tục).
• Lỗ quan trắc phải được định vị sao cho không bị khuất lấp bởi hệ thống giằng chéo của sàn.
• Khu vực tiếp cận bắt buộc phải có nguồn điện lưới 220V ổn định, có nắp đậy chống nước tiêu chuẩn IP65.

Sự đồng bộ giữa hạ tầng cơ khí và yêu cầu pháp lý mang lại sự trơn tru trong quá trình xin giấy phép xả thải, giúp chủ đầu tư rút ngắn hàng tháng trời chờ đợi các thủ tục hành chính liên quan đến đo đạc môi trường.

Rủi ro xử phạt (Phạt 120-160 triệu theo NĐ 45/2022)

Pháp chế môi trường ngày càng thắt chặt các chế tài đối với hành vi che giấu hoặc cản trở việc đo đạc. Thiếu hụt kết cấu tiếp cận hoặc xây dựng sai quy cách khiến cán bộ không thể thực thi nhiệm vụ sẽ bị cấu thành hành vi vi phạm nghiêm trọng.

• Nghị định 45/2022/NĐ-CP quy định mức phạt hành chính từ 120 đến 160 triệu đồng cho các vi phạm về điểm xả thải không đạt chuẩn kỹ thuật quan trắc.
• Đình chỉ hoạt động nguồn phát thải từ 3 đến 6 tháng nếu không khắc phục kịp thời sàn tiếp cận.
• Bắt buộc tháo dỡ và thi công lại toàn bộ hệ thống nếu phát hiện sử dụng vật liệu kém chất lượng gây nguy hiểm.

Đầu tư một lần vào hệ thống đúng chuẩn tại Zencomex với mức giá gốc xuất xưởng chính là bài toán kinh tế sắc bén, giúp phòng tránh hoàn toàn các rủi ro pháp lý và thiệt hại tài chính khổng lồ do ngừng trệ sản xuất.

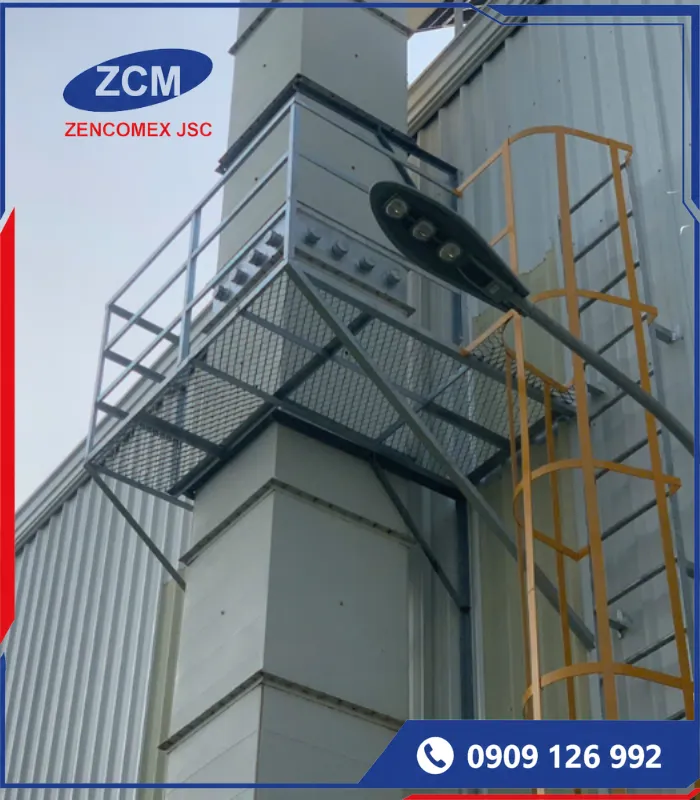

Sàn thao tác lắp ráp hoàn thiện đáp ứng mọi quy định về sàn thao tác lấy mẫu khí thải hiện hành

Hướng dẫn xác định vị trí lỗ khoan và bản vẽ thiết kế

Sự chính xác của kết quả nồng độ khí thải phụ thuộc hoàn toàn vào vận tốc dòng chảy ổn định bên trong thân ống. Việc bố trí cao độ của sàn đỡ và lỗ lấy mẫu phải tuân theo các tỷ lệ khoảng cách khí động học nghiêm ngặt để tránh dòng xoáy (turbulent flow).

Yêu cầu lỗ quan trắc (Đường kính 90-110mm, nắp bích)

Lỗ mở xuyên thành ống khói là điểm giao tiếp giữa môi trường bên trong và đầu dò thiết bị. Cấu trúc lỗ khoan cần sử dụng phôi thép ống hàn nguyên khối (welded steel pipe) kết hợp mặt bích che chắn để triệt tiêu tình trạng xì hở khí độc ra khu vực làm việc.

• Đường kính trong lọt lòng của lỗ lấy mẫu dao động từ 90mm đến 110mm, đảm bảo luồn vừa các loại đầu dò lấy mẫu isokinetic.
• Sử dụng nắp mặt bích tiêu chuẩn JIS 10K hoặc ANSI 150 có gioăng amiăng chịu nhiệt để khóa kín khi không đo đạc.
• Đoạn ống nhô ra ngoài vỏ thân ống khói không vượt quá 100mm để tránh làm vướng thiết bị chuyên dụng.

Gia công sắc nét hệ mặt bích này kết hợp cùng không gian bệ đứng rộng rãi giúp đơn vị môi trường rút ngắn 35% thời gian set-up thiết bị, qua đó tiết giảm đáng kể chi phí thuê mướn chuyên gia đo lường theo giờ.

Ống khói D ≥ 0.3m (Khoảng cách B ≥ 2D, A ≥ 0.5D)

Đối với các hệ thống ống khói công nghiệp cỡ trung và lớn, động lực học chất lưu yêu cầu một đoạn đường thẳng tắp để dòng khí ổn định trước khi thoát ra môi trường. Thiết kế mặt bằng sẽ dựa trên quy tắc tính toán bội số của đường kính trong (D).

• Khoảng cách từ điểm lấy mẫu xuống phía dưới (ngược chiều dòng khí) đến điểm có sự thay đổi tiết diện (quạt hút, co nối) ký hiệu là B, phải thỏa mãn B ≥ 2 lần đường kính (2D).
• Khoảng cách từ điểm lấy mẫu hướng lên miệng thoát khí (thuận chiều dòng khí) ký hiệu là A, phải thỏa mãn A ≥ 0.5 lần đường kính (0.5D).
• Với ống khói D > 2m, bắt buộc phải trổ 2 lỗ lấy mẫu vuông góc nhau 90° trên cùng một mặt cắt ngang.

Các thông số này là thước đo chuẩn mực để thiết lập bản vẽ cao trình móng sàn thao tác. Thực hiện đúng nguyên tắc giúp dự án bảo toàn 100% ngân sách, không phải cưa cắt dời vị trí mặt sàn do lắp sai quy định thủy động lực học.

Ống khói D < 0.3m (Khoảng cách B ≥ 2D, A ≥ 2.5D)

Các cụm lò hơi nhỏ hoặc máy phát điện dự phòng có đường kính thoát khí hẹp sẽ tạo ra vận tốc nén cực lớn. Ở tiết diện nhỏ, đoạn ống phải kéo dài hơn để khử các nhiễu loạn xoáy cuộn của hạt bụi và khí SOx.

• Giữ nguyên chiều dài đoạn vuốt thẳng phía dưới là B ≥ 2D.
• Đoạn vuốt thẳng hướng lên miệng thoát (A) phải kéo dài đột biến lên mức A ≥ 2.5D.
• Sàn công tác lúc này thường được gia công dạng vòng cung ôm lấy ống khói thay vì dạng bản vuông, nhằm tiết kiệm trọng lượng đè lên vỏ mỏng của ống.

Biết cách tối giản vật tư mặt lưới grating và co ngót hệ giằng đối với đường kính nhỏ giúp giảm tải trọng tác dụng lên chân rễ ống khói, đồng thời hạ chi phí gia công cơ khí xuống mức tối ưu nhất cho nhà thầu MEP.

Sơ đồ xác định vị trí A và B cho hệ thống sàn thao tác theo đường kính D của ống khói

Dịch vụ gia công Sàn thao tác lấy mẫu khí thải tại Zencomex

Là doanh nghiệp có kinh nghiệm dày dặn trong việc sản xuất và cung ứng vật tư cơ điện M&E, Công Ty Cổ Phần Sản Xuất Và Xuất Nhập Khẩu Zencomex làm chủ hoàn toàn công nghệ gia công kết cấu tại nhà máy quy mô lớn ở Bình Mỹ, Củ Chi. Mọi module sàn thao tác lấy mẫu khí thải xuất xưởng đều đi kèm đầy đủ chứng chỉ vật liệu CO/CQ và được test chịu lực tại trung tâm Quatest 3, cam kết bám sát tiến độ gắt gao nhất của dự án công nghiệp. Nhờ sản xuất trực tiếp và chủ động phôi thép, nhà thầu luôn nhận được giá gốc cạnh tranh, tận hưởng dịch vụ giao hàng tận chân công trình trên toàn quốc.

*Lưu ý: Bảng giá trên mang tính chất tham khảo lập dự toán. Giá thực tế phụ thuộc vào biến động phôi vật tư và bản vẽ gia công.*

Câu hỏi thường gặp (FAQ) về thiết kế thi công

* Lưu ý: Nội dung mang tính chất tham khảo kỹ thuật chuyên ngành. Vui lòng liên hệ trực tiếp Zencomex để nhận tư vấn bản vẽ và báo giá chính xác nhất. Bài viết được kiểm duyệt kỹ thuật bởi: Phan Văn Phúc – Kỹ sư Phụ trách Giám sát Sản xuất Xưởng Zencomex.
