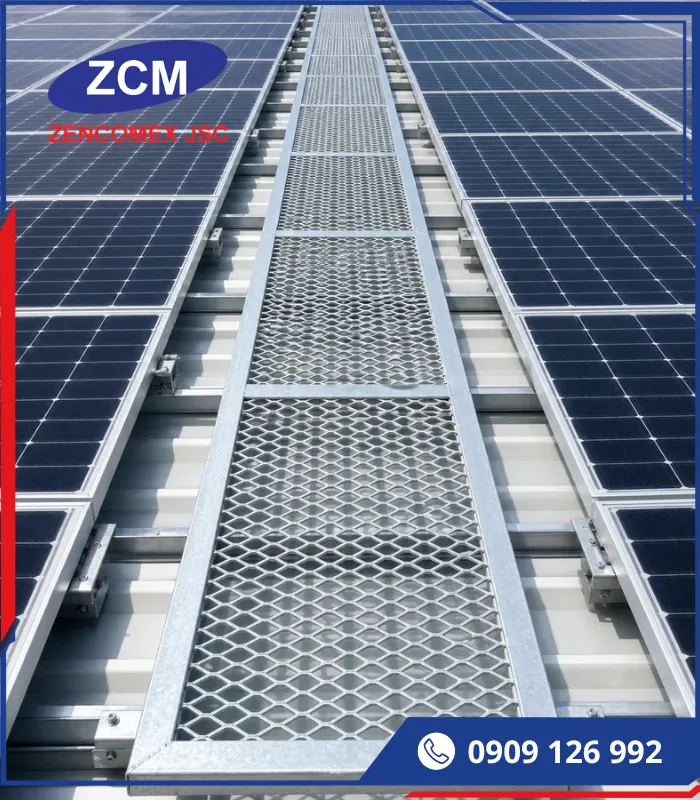

Sàn thao tác solar tạo thành tuyến tiếp cận kỹ thuật dành cho công tác kiểm tra, vệ sinh và bảo trì hệ thống điện mặt trời. Trên mái nhà máy hoặc kho xưởng, không gian giữa các dãy pin thường bị thu hẹp bởi khung đỡ, cáp DC, máng cáp và thiết bị phụ trợ. Một lối đi được thiết kế phù hợp giúp xác định rõ vị trí di chuyển, hạn chế giẫm trực tiếp lên tấm lợp hoặc mô-đun quang điện, đồng thời hỗ trợ đội ngũ vận hành tiếp cận các điểm cần xử lý thuận tiện hơn.

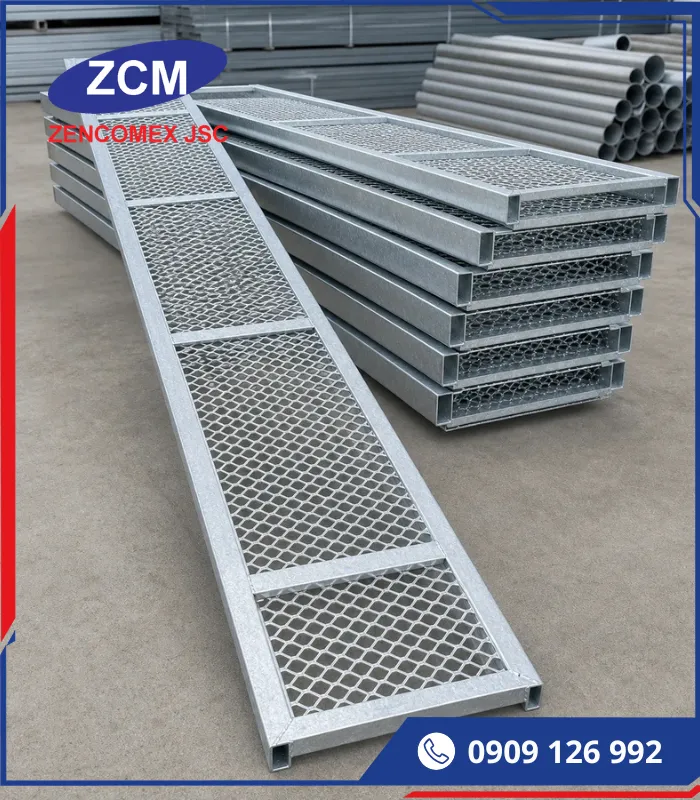

Zencomex sản xuất sàn thao tác solar dạng grating theo bản vẽ, kích thước và điều kiện lắp đặt của từng công trình. Quy cách thanh chịu lực, khoảng cách mắt lưới, chiều rộng lối đi, bề mặt chống trượt và phương án liên kết được lựa chọn dựa trên nhịp đỡ, tải trọng sử dụng, kết cấu mái và môi trường làm việc thực tế.
Sàn thao tác solar là gì?
Sàn thao tác solar, còn được gọi là sàn grating solar, lối đi solar, lối đi bảo trì điện mặt trời hoặc solar walkway, là hệ tấm sàn và khung đỡ được bố trí tại khu vực lắp đặt pin năng lượng mặt trời. Sản phẩm không tham gia vào quá trình phát điện mà có chức năng hình thành bề mặt đi lại phục vụ kiểm tra, vệ sinh, sửa chữa và bảo trì hệ thống.
Khác với tấm thép kín, kết cấu grating có các khoảng mở giữa thanh chịu lực và thanh liên kết ngang. Nhờ đó, nước mưa và nước vệ sinh có thể thoát qua bề mặt, hạn chế hình thành vùng đọng nước trên lối đi. Kết cấu lưới cũng giúp kiểm soát trọng lượng bản thân của tấm và giảm diện tích bề mặt kín chịu tác động trực tiếp của gió.
Sàn thường được chia thành các module có kích thước phù hợp để thuận tiện vận chuyển lên mái, lắp đặt và thay thế cục bộ. Hướng thanh chịu lực, vị trí gối đỡ và điểm cố định phải được thể hiện rõ trên bản vẽ để tránh đặt sai chiều chịu tải trong quá trình thi công.
Trong từng dự án, sàn thao tác cần được xem như một bộ phận của hệ tiếp cận kỹ thuật. Hướng tuyến lối đi phải phối hợp với vị trí khung pin, inverter, tủ điện, máng cáp, đường thoát nước mái và các khu vực cần kiểm tra định kỳ. IEC 62548-1 có thể được tham khảo đối với yêu cầu thiết kế an toàn của mảng quang điện, trong khi ISO 14122-2 liên quan đến sàn công tác và lối đi cố định khi thuộc phạm vi áp dụng của dự án.
Vai trò của lối đi trong hệ thống điện mặt trời mái nhà

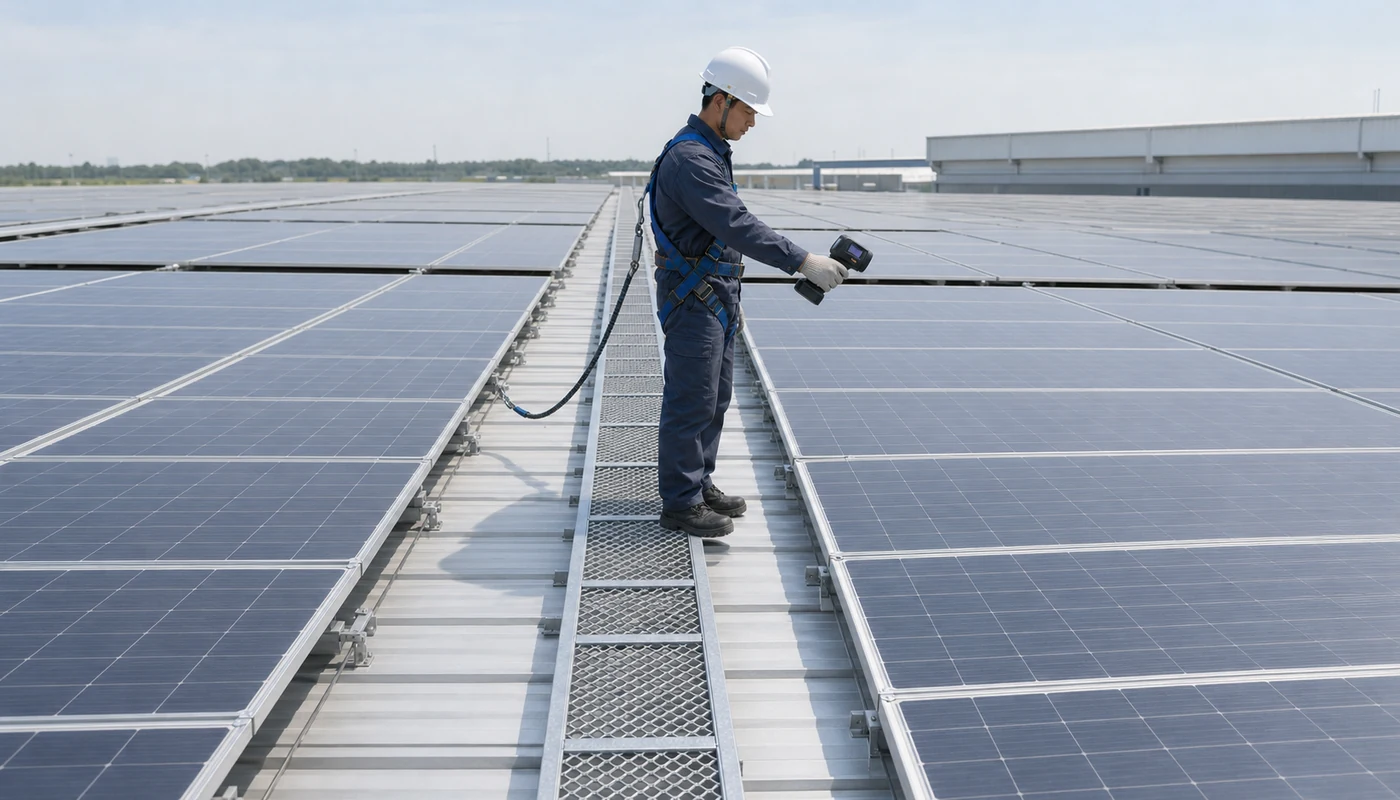

Sàn thao tác solar tạo tuyến tiếp cận phục vụ kiểm tra và bảo trì hệ thống điện mặt trời mái nhà.
Trong suốt thời gian khai thác, hệ thống điện mặt trời cần được kiểm tra, vệ sinh và xử lý các bất thường phát sinh. Việc bố trí tuyến di chuyển ngay từ giai đoạn thiết kế giúp nhân sự bảo trì tiếp cận đúng khu vực mà không phải tự tìm đường đi trên bề mặt mái.
Sàn thao tác solar không chỉ giúp tổ chức hoạt động bảo trì mà còn góp phần bảo vệ tấm lợp, khung pin, dây dẫn và các thiết bị lân cận. Tuy nhiên, hiệu quả của lối đi phụ thuộc vào cách bố trí gối đỡ, phương án liên kết và sự phối hợp với hệ thống bảo vệ chống ngã của công trình.
Tạo tuyến tiếp cận phục vụ vận hành và bảo trì
Hệ thống điện mặt trời cần được kiểm tra tấm pin, đầu nối, dây dẫn, khung đỡ, inverter và thiết bị giám sát theo kế hoạch vận hành. Trong quá trình vệ sinh, nhân sự còn phải mang theo dụng cụ, thiết bị đo hoặc đường ống dẫn nước. Nếu không có lối đi rõ ràng, việc tiếp cận các dãy pin có thể trở nên khó khăn, đặc biệt tại những mái có mật độ lắp đặt cao.
Sàn thao tác solar hình thành tuyến di chuyển ổn định giữa các cụm thiết bị. Nhân sự có thể nhận biết trước đường tiếp cận, vị trí đứng thao tác và hướng thoát khỏi khu vực làm việc. Việc này giúp hoạt động bảo trì được tổ chức nhất quán hơn, hạn chế tình trạng mỗi người lựa chọn một đường đi khác nhau trên mái.
Khi bố trí tuyến lối đi, cần xem xét những vị trí thường xuyên được tiếp cận như đầu dãy pin, tủ điện, hộp đấu nối, inverter và khu vực chuyển tiếp giữa các cao độ. Lối đi cũng không nên che khuất điểm kiểm tra, cản trở hệ thống thoát nước hoặc gây khó khăn cho việc tháo lắp thiết bị sau này.
Hạn chế tác động trực tiếp lên tấm lợp và mô-đun
Tấm lợp không phải lúc nào cũng được thiết kế để chịu tải bước chân tại mọi vị trí. Việc đi trực tiếp trên mái tôn có thể gây móp bề mặt, tác động đến mối nối hoặc ảnh hưởng lớp chống thấm nếu người bảo trì bước vào vùng không có kết cấu đỡ phù hợp. Mô-đun quang điện và khung pin cũng không phải là bề mặt dành cho việc đi lại.
Sàn thao tác solar giúp truyền tải trọng xuống các gối đỡ đã được xác định thay vì đặt tải tập trung tùy ý lên tấm lợp. Khi được thiết kế đúng, hệ sàn góp phần hạn chế tiếp xúc không cần thiết với mô-đun, dây cáp, đầu nối và các bộ phận nhạy cảm của hệ thống.
Khả năng bảo vệ mái không chỉ phụ thuộc vào tấm grating mà còn phụ thuộc vào toàn bộ hệ khung bên dưới. Vị trí xà gồ, khoảng cách gối đỡ, cấu tạo kẹp mái và khả năng chịu tải của kết cấu hiện hữu phải được kiểm tra trước khi chốt phương án. Không nên mặc định đặt trực tiếp tấm sàn lên mái nếu chưa có đánh giá kỹ thuật.
Cải thiện độ bám và khả năng thoát nước
Mái công nghiệp thường xuyên tiếp xúc với mưa, sương, bụi và cặn bẩn. Bề mặt đi lại có thể trở nên trơn nếu nước không được thoát kịp thời hoặc không được vệ sinh định kỳ. Kết cấu grating có các khoảng hở giúp nước đi qua bề mặt thay vì tích tụ thành vũng như trên một số loại sàn kín.
Tại khu vực có độ ẩm cao, mái dốc hoặc điều kiện làm việc dễ trơn trượt, thanh la răng cưa có thể được sử dụng để tăng độ bám cho giày bảo hộ. Tuy nhiên, lựa chọn này vẫn phải kết hợp với quy trình vệ sinh, kiểm tra bề mặt và trang bị bảo hộ phù hợp.
Sàn thao tác chỉ tạo bề mặt tiếp cận và không tự thay thế hệ thống chống rơi. Tùy vị trí của lối đi so với mép mái, giếng trời hoặc khu vực chênh cao, công trình có thể cần bổ sung lan can, dây cứu sinh, điểm neo, biển cảnh báo hoặc biện pháp bảo vệ khác theo hồ sơ an toàn được phê duyệt.
Cấu tạo sàn grating solar Zencomex

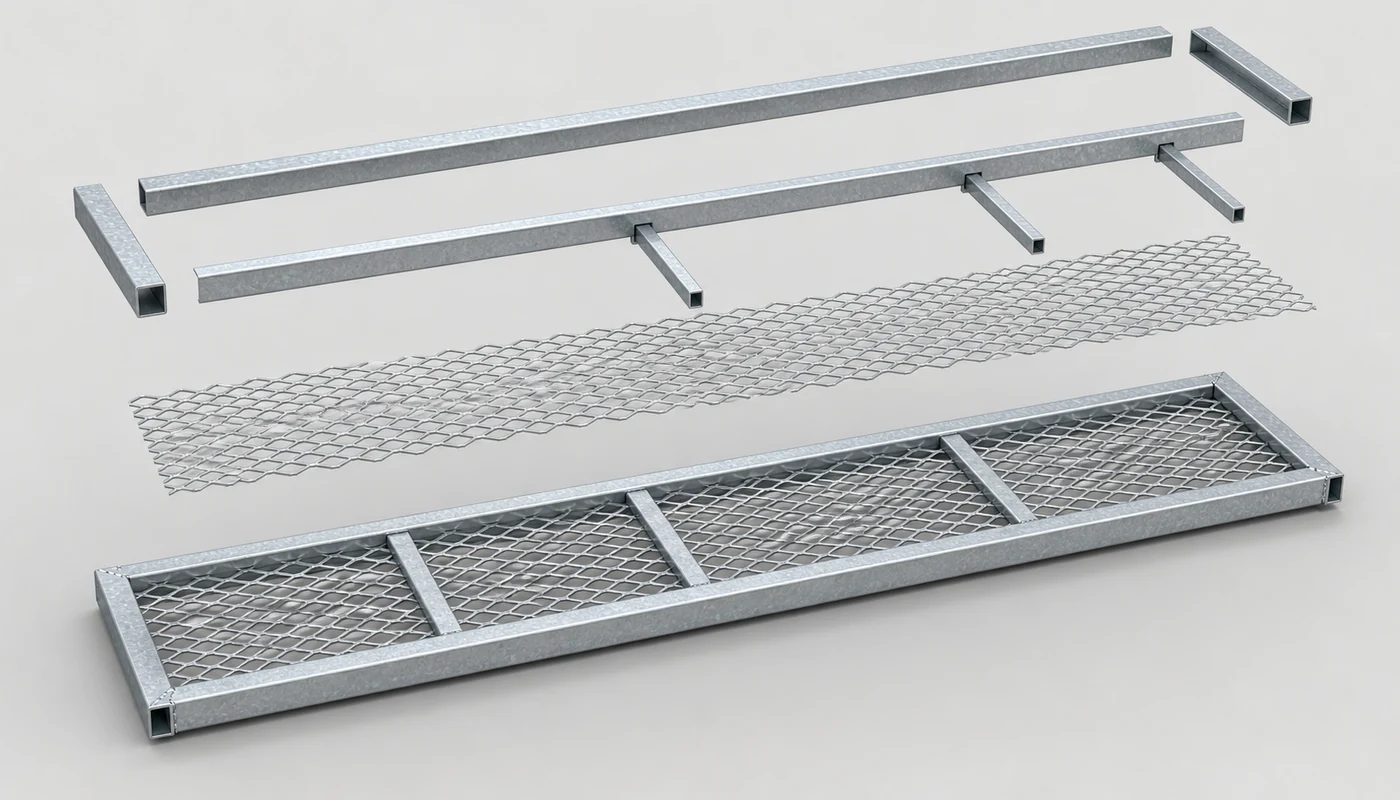

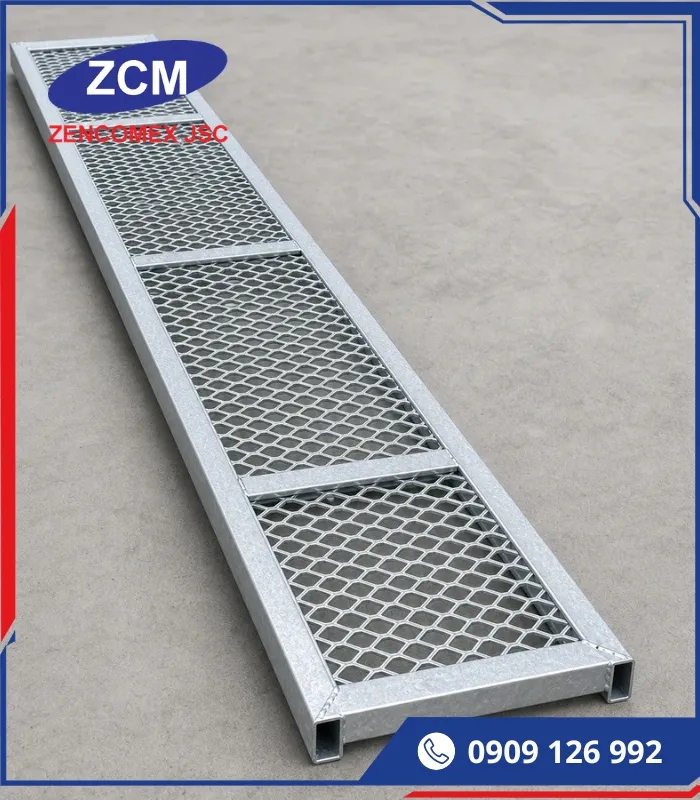

Cấu tạo sàn thao tác solar lưới thép dập giãn
Sàn grating solar được hình thành từ thanh la chịu lực, thanh liên kết ngang, khung viền và các chi tiết cố định với hệ đỡ. Mỗi bộ phận đảm nhiệm một vai trò riêng trong việc tiếp nhận tải trọng, ổn định hình dạng tấm và tạo bề mặt đi lại.
Không có một quy cách duy nhất phù hợp với mọi hệ thống điện mặt trời. Kích thước và cấu tạo sản phẩm phải được xác định dựa trên tải trọng dự kiến, nhịp giữa các gối đỡ, chiều rộng tuyến đi, môi trường ăn mòn và điều kiện vận chuyển, lắp đặt tại công trình.
Thanh la chịu lực
Thanh la chịu lực là bộ phận chính tiếp nhận tải trọng từ người và dụng cụ trên bề mặt sàn. Các thanh được đặt song song theo hướng vượt nhịp giữa những vị trí gối đỡ. Nếu bố trí sai hướng, khả năng chịu tải của tấm có thể khác đáng kể so với phương án thiết kế.
Chiều cao và chiều dày thanh phải được lựa chọn đồng thời với khoảng cách gối đỡ. Các quy cách 25 × 3 mm, 30 × 3 mm, 30 × 5 mm hoặc 40 × 5 mm có thể được dùng làm cơ sở trao đổi ban đầu, nhưng không nên chốt sản xuất chỉ dựa trên chiều rộng lối đi hoặc tải trọng ước tính chung.
Khi nhịp đỡ tăng, độ võng và ứng suất trên thanh cũng thay đổi. Vì vậy, cùng một kích thước tấm nhưng đặt trên hai hệ khung có khoảng cách gối khác nhau có thể cần sử dụng tiết diện thanh khác nhau. Bản vẽ sản xuất nên thể hiện rõ hướng thanh chịu lực để hỗ trợ kiểm tra trước khi lắp đặt.
Thanh liên kết ngang
Thanh liên kết ngang giữ ổn định khoảng cách giữa các thanh chịu lực và tạo thành cấu trúc mắt lưới. Tùy phương pháp sản xuất, bộ phận này có thể sử dụng thép vuông xoắn hoặc cấu tạo liên kết phù hợp với yêu cầu kỹ thuật của sản phẩm.
Khoảng cách mắt lưới cần cân bằng giữa khả năng thoát nước, trọng lượng tấm, độ ổn định bước chân và nguy cơ rơi dụng cụ nhỏ. Mắt lưới rộng có thể giúp giảm khối lượng và tăng độ thông thoáng, nhưng phải được kiểm tra với mục đích sử dụng thực tế của tuyến đi.
Thanh ngang không nên được xem là bộ phận chịu lực chính theo hướng vượt nhịp. Khi lắp đặt, hướng thanh la chịu lực vẫn phải được đặt đúng theo bản vẽ. Việc đánh dấu module và chiều lắp tấm trước khi giao hàng giúp hạn chế nhầm lẫn tại công trường.
Khung viền và vị trí cắt
Khung viền giúp hoàn thiện cạnh tấm, giữ ổn định đầu thanh và tạo bề mặt tiếp giáp gọn hơn tại vị trí ghép module. Những khu vực có ô mở kỹ thuật, chướng ngại hoặc thay đổi hình dạng cần được cắt và hàn viền phù hợp thay vì để các đầu thanh không được gia cố.
Việc chia module nên bám theo khoảng cách kết cấu, khả năng vận chuyển và trình tự lắp đặt. Tấm quá dài hoặc quá rộng có thể gây khó khăn khi đưa vật tư lên mái, trong khi module quá nhỏ làm tăng số lượng mối nối và chi tiết cố định.
Các mép cắt phải được xử lý sạch ba via và hạn chế cạnh sắc. Với sản phẩm mạ kẽm nhúng nóng, hình dạng tấm và các lỗ thoát phù hợp cũng cần được xem xét để quá trình xử lý bề mặt diễn ra thuận lợi.
Lớp bảo vệ bề mặt
Đối với thép carbon sử dụng ngoài trời, mạ kẽm nhúng nóng là một trong những phương án phổ biến để bảo vệ bề mặt. Sau quá trình làm sạch, cấu kiện được nhúng vào bể kẽm nóng chảy để hình thành lớp phủ bảo vệ trên bề mặt thép.
ISO 1461 quy định các đặc tính chung và phương pháp thử đối với lớp mạ kẽm nhúng nóng trên sản phẩm sắt thép chế tạo. ASTM A123 cũng là tiêu chuẩn thường được nhắc đến trong hồ sơ mạ kẽm của cấu kiện thép. Khách hàng có thể tham khảo bài viết về tiêu chuẩn mạ kẽm nhúng nóng ASTM A123 để hiểu thêm các yêu cầu liên quan.
Chiều dày lớp phủ và phương pháp nghiệm thu cần được xác định theo vật liệu nền, chiều dày cấu kiện và hồ sơ dự án. Không nên áp dụng một giá trị cố định cho mọi môi trường vì mức độ ăn mòn còn phụ thuộc vào độ ẩm, hơi muối, hóa chất, khả năng thoát nước và điều kiện bảo trì.
Kẹp, bu lông và hệ khung đỡ
Tấm sàn có thể được cố định bằng kẹp grating, bu lông, bản mã hoặc chi tiết liên kết được gia công riêng. Phương án cụ thể phải tương thích với kiểu mái, hệ khung hiện hữu và yêu cầu tháo lắp trong quá trình sử dụng.
Việc sử dụng kẹp sàn grating giúp cố định tấm vào hệ đỡ mà không nhất thiết phải hàn trực tiếp tại mọi vị trí. Liên kết cơ khí cũng tạo điều kiện tháo thay từng module khi cần tiếp cận khu vực phía dưới. Số lượng và khoảng cách kẹp phải được xác định theo kích thước tấm và điều kiện tải trọng thực tế.
Đối với mái tôn seam, mái tôn bắt vít, mái bê tông hoặc hệ khung thép, cấu tạo liên kết sẽ có sự khác nhau. Không nên tự động khoan xuyên tấm lợp khi chưa có giải pháp chống thấm và sự chấp thuận của đơn vị thiết kế mái. Hệ khung đỡ phải truyền tải xuống đúng vị trí có khả năng chịu lực.
Các phương án sàn thao tác solar gia công tại Zencomex
Tùy theo môi trường sử dụng và bản vẽ công trình, sàn thao tác solar có thể được sản xuất với thanh la trơn, thanh la răng cưa hoặc cấu tạo module riêng. Mỗi phương án có đặc điểm khác nhau về độ bám, khả năng vệ sinh, hình thức liên kết và chi phí gia công.
Việc lựa chọn không nên chỉ dựa vào tên sản phẩm. Zencomex cần xem xét đồng thời vị trí lắp đặt, độ dốc mái, điều kiện ẩm ướt, tần suất bảo trì và phương án khung đỡ trước khi đề xuất cấu hình.
Sàn grating thanh la trơn
Thanh la trơn phù hợp với những tuyến đi có điều kiện làm việc thông thường và bề mặt được kiểm tra, vệ sinh định kỳ. Cấu hình này có kết cấu gọn, dễ quan sát và có thể phối hợp với nhiều kiểu khung đỡ.
Bề mặt trơn không có nghĩa là sản phẩm không thể sử dụng ngoài trời. Mức độ phù hợp còn phụ thuộc vào độ dốc, tình trạng đọng nước, khoảng cách mắt lưới và quy trình vận hành của công trình. Đối với khu vực ít nguy cơ trượt, đây có thể là giải pháp cân bằng giữa công năng và chi phí.
Trước khi lựa chọn, cần xác định tuyến đi có thường xuyên tiếp xúc với dầu, bùn, bụi mịn hoặc nước hay không. Nếu môi trường có nguy cơ trơn cao, phương án thanh la răng cưa nên được xem xét thay thế.
Sàn grating răng cưa chống trượt
Thanh la răng cưa được tạo các gờ trên cạnh tiếp xúc nhằm tăng khả năng bám cho giày bảo hộ. Cấu hình này thường được cân nhắc tại mái dốc, khu vực ngoài trời hoặc vị trí có độ ẩm cao.
Hiệu quả chống trượt phụ thuộc vào hình dạng răng, tình trạng bề mặt và loại chất bám trên sàn. Nếu bụi hoặc cặn bẩn tích tụ quá nhiều, khả năng bám vẫn có thể bị suy giảm. Vì vậy, sàn cần được đưa vào kế hoạch vệ sinh và kiểm tra định kỳ của hệ thống solar.
Việc lựa chọn thanh răng cưa cũng cần xét đến tần suất sử dụng và yêu cầu của chủ đầu tư. Không nên mặc định mọi tuyến lối đi điện mặt trời đều bắt buộc dùng cùng một kiểu bề mặt.
Tấm module bắt kẹp hoặc bu lông
Liên kết cơ khí cho phép kiểm tra và tháo thay cục bộ khi cần tiếp cận mái hoặc thiết bị bên dưới. Các tấm có thể được đánh dấu theo sơ đồ lắp đặt để đội thi công nhận biết đúng vị trí và đúng hướng thanh chịu lực.
Kẹp hoặc bu lông cần được bố trí đủ số lượng để kiểm soát hiện tượng xê dịch, rung và nhấc tấm. Vị trí cố định nên thuận tiện cho việc kiểm tra sau lắp đặt nhưng không tạo ra cạnh nhô gây vấp trên bề mặt di chuyển.
Trong quá trình vận hành, liên kết cần được kiểm tra định kỳ, đặc biệt tại khu vực chịu rung động, thay đổi nhiệt độ lớn hoặc tải trọng gió đáng kể. Nếu cần tháo tấm để bảo trì, chi tiết cố định phải được lắp lại đúng quy cách ban đầu.
Module có bản mã hoặc khung đỡ gia công riêng
Đối với mái có cao độ thay đổi, nhiều chướng ngại hoặc khoảng cách khung pin không đồng đều, Zencomex có thể gia công thêm bản mã, dầm đỡ hoặc chi tiết chuyển tiếp theo bản vẽ. Phương án này giúp tuyến đi duy trì cao độ và vượt qua những vị trí không thể đặt tấm grating trực tiếp.
Khung đỡ cần được phối hợp với đơn vị kết cấu để tải trọng truyền đúng vào xà gồ, dầm hoặc vị trí chịu lực đã xác định. Những chi tiết liên kết với mái phải được kiểm tra về chống thấm, ăn mòn điện hóa và khả năng bảo trì sau này.
Các module đặc biệt nên được đánh mã riêng trên bản vẽ và sản phẩm. Điều này giúp giảm nhầm lẫn khi công trình có nhiều tấm gần giống nhau nhưng khác kích thước, vị trí bản mã hoặc cao độ lắp đặt.
Tiêu chí lựa chọn sàn thao tác solar phù hợp
Lựa chọn sàn thao tác solar cần bắt đầu từ điều kiện công trình thay vì chọn sẵn một quy cách phổ biến. Hai tuyến lối đi có cùng chiều rộng nhưng khác loại mái, nhịp đỡ hoặc môi trường ăn mòn có thể cần cấu tạo hoàn toàn khác nhau.
Các thông tin quan trọng gồm loại mái, khoảng cách xà gồ, vị trí khung chính, tải trọng sử dụng, độ dốc, hướng thoát nước và khoảng trống giữa các dãy pin. Dữ liệu càng đầy đủ thì phương án bóc tách và báo giá càng sát với nhu cầu thực tế.
Loại mái và khả năng chịu tải
Trước khi lựa chọn tấm grating, cần xác định dạng mái, chiều dày tấm lợp, khoảng cách xà gồ và tải trọng bổ sung mà kết cấu hiện hữu có thể tiếp nhận. Việc chỉ kiểm tra tấm sàn mà bỏ qua khả năng chịu lực của mái có thể dẫn đến phương án không phù hợp.
Tải trọng cần xem xét không chỉ gồm trọng lượng người sử dụng mà còn có trọng lượng bản thân của sàn, khung đỡ, dụng cụ bảo trì và các tác động khác được quy định trong hồ sơ thiết kế. Khả năng chịu tải cuối cùng cần được đơn vị có chuyên môn kiểm tra.
Với công trình đang vận hành, bản vẽ hoàn công và tình trạng thực tế của mái cũng cần được đối chiếu. Những khu vực bị ăn mòn, biến dạng hoặc đã cải tạo trước đó có thể không còn đúng với thông tin trong bản vẽ ban đầu.
Nhịp gối đỡ và hướng thanh chịu lực
Thanh chịu lực phải chạy theo hướng vượt nhịp giữa các gối đỡ. Khoảng cách gối càng lớn thì yêu cầu đối với tiết diện thanh và khả năng kiểm soát độ võng càng cao.
Bản vẽ cần thể hiện rõ tim gối, chiều đặt tấm và vị trí cố định. Việc này giúp đơn vị sản xuất chia module chính xác và giúp đội lắp đặt không xoay sai hướng chịu lực của tấm.
Nếu tuyến đi có nhiều loại nhịp khác nhau, có thể cần phân nhóm quy cách hoặc bổ sung khung trung gian. Không nên sử dụng một tiết diện thanh cho toàn bộ công trình khi chưa kiểm tra vị trí có nhịp lớn nhất.
Môi trường ăn mòn
Nhà máy gần biển, khu hóa chất, môi trường có hơi ẩm cao hoặc nhiều bụi công nghiệp cần được đánh giá riêng. Tốc độ ăn mòn của lớp phủ có thể khác nhau đáng kể giữa các vị trí dù cùng sử dụng ngoài trời.
Mạ kẽm nhúng nóng thường được lựa chọn cho sàn thép carbon, nhưng tuổi thọ thực tế còn phụ thuộc vào chiều dày lớp phủ, mức độ phơi nhiễm và chế độ bảo trì. Tại môi trường đặc biệt, dự án có thể cần phương án lớp phủ bổ sung hoặc vật liệu khác.
Thông tin về vị trí công trình nên được cung cấp ngay trong yêu cầu báo giá. Điều này giúp Zencomex xem xét phương án bề mặt phù hợp thay vì chỉ báo giá theo một cấu hình mạ mặc định.
Chiều rộng và hướng tuyến bảo trì
Chiều rộng lối đi phải đáp ứng mục đích tiếp cận, dụng cụ mang theo và không gian giữa các dãy pin. Các kích thước khoảng 300–600 mm có thể được dùng làm phạm vi tham khảo, nhưng thông số cuối cùng cần dựa trên bản vẽ.
Tuyến đi nên kết nối hợp lý từ cửa lên mái hoặc thang tiếp cận đến những khu vực cần bảo trì. Việc bố trí chỉ theo khoảng trống còn lại có thể tạo ra các đoạn cụt, vị trí chuyển hướng khó thao tác hoặc khoảng cách quá xa đến thiết bị.
Lối đi không nên cản trở máng thoát nước, che điểm kiểm tra hoặc tạo bóng đổ bất lợi lên mô-đun. Các khoảng trống dành cho cứu hộ, phòng cháy chữa cháy và vận hành cũng phải được duy trì theo hồ sơ áp dụng tại công trình.
Hệ bảo vệ chống rơi
Sàn thao tác tạo bề mặt đi lại nhưng không tự loại bỏ nguy cơ rơi từ cao. Nếu lối đi nằm gần mép mái, giếng trời hoặc khu vực chênh cao, hệ thống có thể cần thêm lan can, dây cứu sinh, điểm neo hoặc biện pháp bảo vệ khác.
Vị trí hệ chống rơi nên được phối hợp ngay trong giai đoạn thiết kế tuyến đi. Việc bổ sung sau khi đã sản xuất và lắp đặt tấm sàn có thể gây xung đột vị trí, phải khoan cắt lại hoặc ảnh hưởng lớp bảo vệ bề mặt.
Người sử dụng cũng cần được hướng dẫn về tuyến di chuyển, khu vực hạn chế và trang bị bảo hộ bắt buộc. Không nên hiểu rằng chỉ cần có sàn grating là toàn bộ điều kiện làm việc trên cao đã được giải quyết.
Quy trình triển khai sàn thao tác solar theo dự án

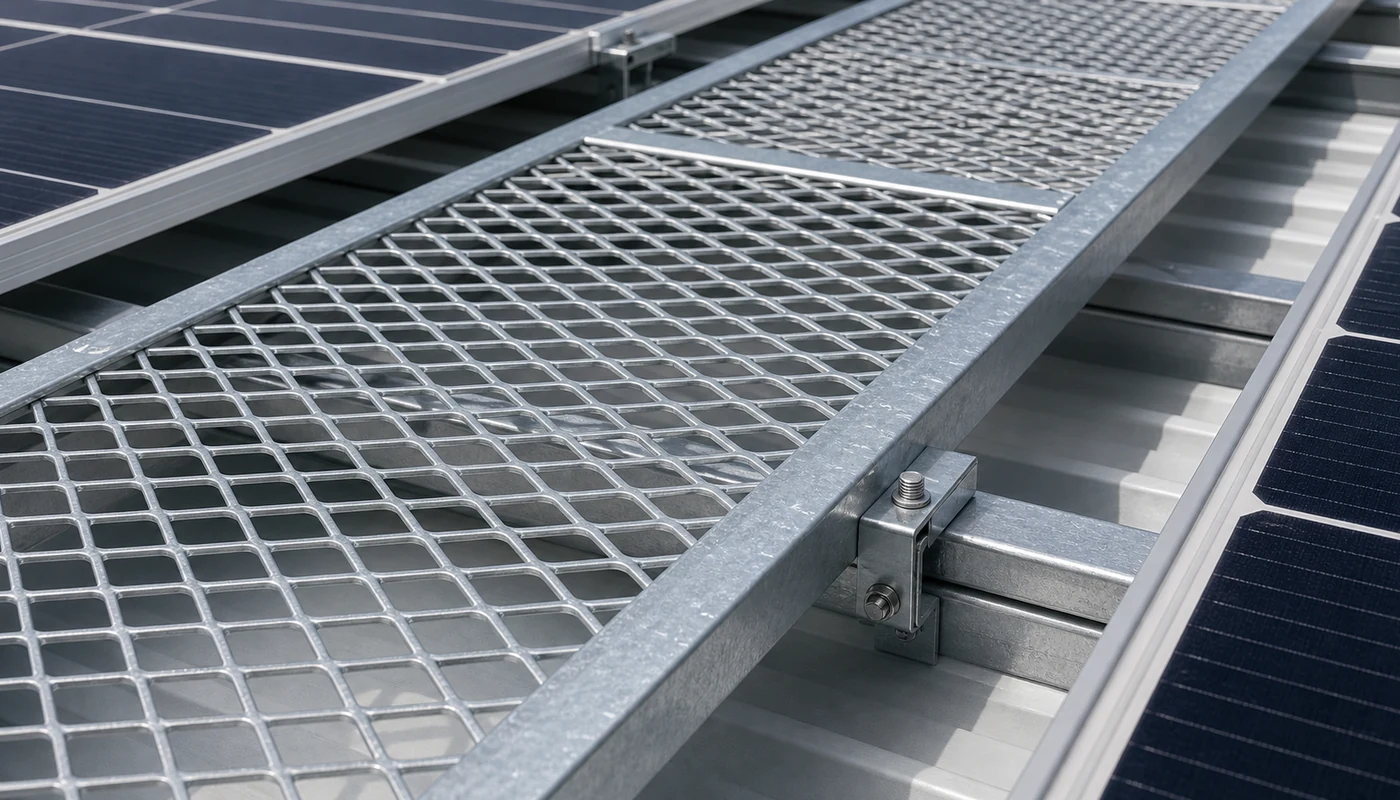

Chi tiết tham khảo phương án cố định khung sàn thao tác solar vào hệ thanh đỡ trên mái
Quy trình triển khai cần bảo đảm thông tin từ bản vẽ thiết kế được chuyển thành đúng kích thước và ký hiệu sản xuất. Việc thống nhất ngay từ đầu giúp hạn chế thay đổi quy cách sau khi tấm đã được gia công hoặc hoàn thiện bề mặt.
- Tiếp nhận thông tin: Thu thập mặt bằng mái, bản vẽ hệ pin, vị trí xà gồ, yêu cầu tải trọng, chiều rộng tuyến đi và điều kiện môi trường.
- Đề xuất quy cách: Lựa chọn sơ bộ thanh chịu lực, mắt lưới, bề mặt, hướng tấm và phương án liên kết.
- Phối hợp bản vẽ: Chia module, đánh mã tấm, xử lý ô mở và xác định vị trí gối đỡ cho từng khu vực.
- Xác nhận trước sản xuất: Kiểm tra lại kích thước, số lượng, hướng thanh chịu lực, vị trí bản mã và yêu cầu lớp phủ.
- Gia công sản phẩm: Cắt thanh, liên kết lưới, hàn viền, gia công chi tiết và xử lý ba via.
- Hoàn thiện bề mặt: Mạ kẽm nhúng nóng hoặc xử lý theo yêu cầu kỹ thuật đã được thống nhất.
- Kiểm tra và bàn giao: Đối chiếu bản vẽ, quy cách, số lượng, tình trạng bề mặt và ký hiệu module trước khi giao hàng.
Zencomex nhận gia công theo bản vẽ và có thể phối hợp bóc tách khối lượng cho các tuyến lối đi có nhiều kích thước. Hồ sơ yêu cầu nên kèm mặt bằng, mặt cắt, tải trọng, loại mái và vị trí công trình để phương án báo giá sát với thực tế hơn.
Ứng dụng của sàn thao tác solar
Sàn thao tác solar được sử dụng tại nhiều loại hệ thống quang điện có nhu cầu tiếp cận định kỳ. Cấu hình sản phẩm được điều chỉnh theo quy mô dự án, loại mái và vị trí thiết bị thay vì áp dụng một kích thước cho mọi công trình.
- Lối đi bảo trì điện mặt trời trên mái nhà máy và kho logistics.
- Hành lang tiếp cận giữa các dãy mô-đun quang điện.
- Sàn thao tác quanh inverter, tủ điện, máng cáp và thiết bị giám sát.
- Lối đi kỹ thuật tại solar farm hoặc khu vực có khung pin đặt cao.
- Tuyến tiếp cận kết nối thang mái, cửa lên mái và vị trí kiểm tra định kỳ.
- Bệ đứng thao tác tại khu vực cần kiểm tra hoặc thay thế thiết bị.
- Lối đi liên kết giữa các khu vực có cao độ khác nhau trên mái.
Sản phẩm thuộc nhóm giải pháp tấm sàn grating Zencomex và có nguyên lý cấu tạo tương đồng với sàn thao tác grating. Tuy nhiên, phiên bản sử dụng cho hệ thống solar phải được điều chỉnh theo tải trọng mái, khoảng cách giữa các dãy pin và điều kiện vận hành riêng.
Khách hàng có thể tham khảo thêm các dự án Zencomex để tìm hiểu năng lực triển khai vật tư cơ khí cho hệ thống M&E và hạ tầng công nghiệp.
Vì sao nên đặt gia công sàn thao tác solar tại Zencomex?
Sàn thao tác solar là sản phẩm cần được phối hợp theo bản vẽ và kết cấu thực tế. Việc lựa chọn đơn vị có khả năng gia công theo từng module giúp kiểm soát tốt hơn kích thước, hướng thanh chịu lực và vị trí liên kết.
- Gia công theo bản vẽ, nhịp gối đỡ và tải trọng của từng dự án.
- Chủ động chia module, hàn viền, xử lý ô mở và đánh dấu vị trí lắp đặt.
- Cung cấp đồng bộ tấm grating, bản mã, khung đỡ và phụ kiện liên kết theo phạm vi thống nhất.
- Có thể lựa chọn thanh la trơn hoặc thanh la răng cưa theo điều kiện sử dụng.
- Phối hợp hồ sơ kỹ thuật, khối lượng và tiến độ giao hàng cho nhà thầu cơ điện, EPC và chủ đầu tư.
- Kiểm soát quy cách trước khi hoàn thiện bề mặt và đóng gói bàn giao.
- Hỗ trợ tiếp nhận bản vẽ để bóc tách số lượng và đề xuất cách chia tấm phù hợp.
Zencomex không áp dụng một quy cách cố định cho mọi loại mái. Cấu hình sản xuất được xác nhận dựa trên thông tin dự án, giúp hạn chế tình trạng lựa chọn tiết diện thanh hoặc phương án liên kết không phù hợp với nhịp đỡ thực tế.
Để nhận phương án và báo giá, khách hàng vui lòng gửi bản vẽ mặt bằng mái, chiều rộng lối đi, nhịp gối đỡ, số lượng dự kiến và yêu cầu lớp phủ qua trang Liên hệ Zencomex hoặc hotline 0909 126 992.
Câu hỏi thường gặp về sàn thao tác solar
Những nội dung dưới đây giải đáp các câu hỏi thường gặp trong quá trình lựa chọn và báo giá. Thông số cuối cùng vẫn cần được xác nhận theo kết cấu mái và bản vẽ của từng công trình.
