Trong các siêu dự án công nghiệp, nhà máy lọc hóa dầu, hệ thống xử lý nước thải hay các công trình ven biển, hiện tượng ăn mòn kim loại do độ ẩm và muối luôn là một trong những bài toán kỹ thuật phức tạp nhất.
Để bảo vệ kết cấu thép và hệ thống vật tư phụ cơ điện MEP (máng cáp, giá treo, ty ren) khỏi sự tàn phá của rỉ sét, mạ kẽm nhúng nóng (Hot‑dip Galvanizing) thường được chỉ định bắt buộc trong hồ sơ thiết kế. Trong số các tiêu chuẩn áp dụng cho lớp phủ kẽm nhúng nóng, ASTM A123 là tiêu chuẩn quốc tế được dùng rộng rãi để đánh giá chất lượng lớp mạ trên nhiều loại sản phẩm thép.
Bài viết này tổng hợp các yêu cầu kỹ thuật chính của ASTM A123 và gợi ý quy trình nghiệm thu lớp mạ tại công trường, phù hợp với bối cảnh vật tư MEP.
ASTM A123 Là Gì?
ASTM A123/A123M là tiêu chuẩn kỹ thuật về lớp phủ kẽm nhúng nóng trên sản phẩm sắt thép sau gia công.
Tiêu chuẩn này quy định:
- Độ dày tối thiểu của lớp mạ theo từng loại sản phẩm.
- Yêu cầu về bề mặt (tính liên tục, không defect lớn).
- Đặc tính bám dính của lớp kẽm với lõi thép.
- Quy tắc lấy mẫu và phương pháp kiểm tra, nghiệm thu.
Phạm vi áp dụng gồm các dạng sản phẩm như thép hình, thép tấm, thép thanh, ống, cấu kiện kết cấu, phụ kiện kim loại… sau khi đã gia công xong mới đưa vào bể nhúng.
Khác Biệt Giữa Mạ Kẽm Nhúng Nóng Và Mạ Điện Phân
Mạ kẽm điện phân (Electro‑galvanized)
- Sử dụng dòng điện để các ion kẽm bám vào bề mặt thép.
- Lớp kẽm thường có độ dày nhỏ, chỉ vài chục micromet.
- Phù hợp với vật tư lắp đặt trong nhà, môi trường ít ăn mòn.
- Khi dùng ngoài trời, lớp bảo vệ mỏng dễ bị xước, rỉ sét xuất hiện sau vài năm nếu không bảo trì.

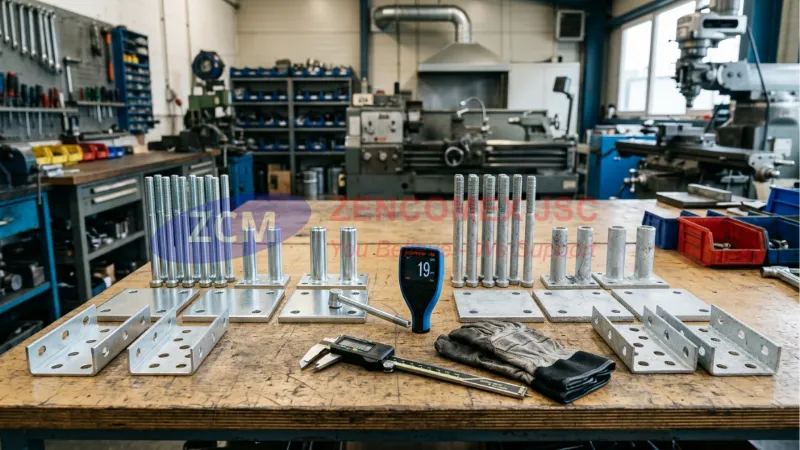

So sánh vật tư mạ kẽm điện phân và mạ kẽm nhúng nóng trong hệ MEP
Mạ kẽm nhúng nóng (Hot‑dip Galvanizing – ASTM A123)
- Phôi thép sau khi được tẩy sạch dầu mỡ và rỉ sẽ được nhúng ngập hoàn toàn vào bể kẽm nóng chảy khoảng 450°C.
- Phản ứng luyện kim xảy ra tạo thành các lớp hợp kim Fe‑Zn và lớp kẽm ngoài cùng bám chắc vào lõi thép.
- Lớp mạ thường có chiều dày lớn hơn nhiều so với mạ điện phân, tạo ra một “lớp áo giáp” bảo vệ lõi thép trong môi trường khắc nghiệt suốt nhiều năm.
Nhờ độ dày và cấu trúc hợp kim, mạ kẽm nhúng nóng được ưu tiên cho các kết cấu ngoài trời, khu vực có độ ẩm cao hoặc chứa hóa chất ăn mòn.
Vai Trò Của ASTM A123 Đối Với Vật Tư Phụ MEP
Hệ thống vật tư phụ cơ điện MEP bao gồm nhiều chi tiết mỏng, hình dạng phức tạp như:
- Khay cáp, máng cáp đáy kín.
- Thanh chống đa năng Unistrut.
- Ty ren treo, kẹp xà gồ, bản mã, bulong đai ốc.
Khi đưa những vật tư này vào bể kẽm nóng, cần đảm bảo:
- Thiết kế biên dạng và chiều dày phôi đủ để chịu ứng suất nhiệt, tránh cong vênh quá mức.
- Lớp kẽm phủ đều, không tạo bavia lớn gây cản trở lắp bu lông hoặc làm tắc lỗ đột.
- Các chi tiết có ren vẫn vặn được đai ốc sau mạ mà không phải taro lại mất lớp chống rỉ.
Tiêu chuẩn ASTM A123 đưa ra khung yêu cầu về độ dày, chất lượng bề mặt, kiểu lấy mẫu và kiểm tra, giúp kỹ sư có cơ sở đối chiếu khi thiết kế, đặt hàng và nghiệm thu vật tư nhúng nóng.
Bảng Độ Dày Lớp Mạ Tối Thiểu Áp Dụng Cho Vật Tư MEP
ASTM A123 không dùng một con số chung cho tất cả vật liệu. Độ dày lớp mạ tối thiểu được phân loại theo nhóm sản phẩm và chiều dày phôi thép nền.
Dưới đây là bảng tổng hợp mang tính tham khảo ứng dụng cho các nhóm vật tư thường gặp trong hệ MEP:
Bảng 1 – Độ dày lớp mạ tối thiểu (µm) theo chiều dày phôi thép
| Chiều dày phôi thép nền | Kết cấu thép hình / Thép tấm | Thép ống / Ống luồn dây | Phụ kiện / Ty ren / Bu lông |
| Dưới 1.6 mm | 45 µm | 45 µm | 45 µm |
| 1.6 mm đến < 3.2 mm | 65 µm | 65 µm | 45 µm |
| 3.2 mm đến < 4.8 mm | 75 µm | 75 µm | 75 µm |
| 4.8 mm đến < 6.4 mm | 85 µm | 75 µm | 75 µm |
| Từ 6.4 mm trở lên | 100 µm | 75 µm | 80 µm |
Các giá trị trên giúp kỹ sư giám sát có mốc để so sánh khi đo độ dày lớp mạ bằng thiết bị từ tính. Khi lập hồ sơ chính thức, nên đối chiếu thêm với bảng đầy đủ trong tiêu chuẩn để bảo đảm đúng nhóm sản phẩm.
Lưu ý kỹ thuật:
Với các chi tiết có ren như ty treo, bu lông, lớp kẽm quá dày sẽ làm ren bị “đầy”, đai ốc khó vặn. Xưởng gia công thường phải tiện nhẹ ren (undersize) trước khi nhúng nóng để chừa khoảng cho lớp kẽm, đảm bảo sau mạ vẫn vặn ốc trơn tru mà không cần taro lại.
Quy Đổi Độ Dày Lớp Mạ Sang Trọng Lượng g/m²
Trong nhiều bản vẽ của tư vấn quốc tế, lớp mạ có thể được quy định theo trọng lượng kẽm trên 1 m² (g/m²) thay vì micromet.
Một cách quy đổi tương đối nhanh:
- 1 micromet (µm) = 0.001 mm.
- Để quy đổi sang g/m², lấy giá trị µm nhân với hệ số 7.1 (xấp xỉ khối lượng riêng của kẽm).
Ví dụ:
Đo được độ dày lớp mạ trên thanh thép V là 75 µm → trọng lượng lớp kẽm tương đương:
75 x 7.1 ≈ 532.5 g/m².
Quy đổi này giúp kỹ sư tiện so sánh với các chỉ tiêu được ghi bằng đơn vị g/m² trong hợp đồng hoặc tài liệu kỹ thuật.
Quy Trình 3 Bước Đo Kiểm Và Nghiệm Thu Lớp Mạ Tại Công Trường
Tại các dự án B2B yêu cầu cao, chỉ có chứng chỉ chất lượng từ nhà máy là chưa đủ. Tư vấn giám sát thường sẽ kiểm tra ngẫu nhiên các lô vật tư nhúng nóng theo 3 bước cơ bản sau:

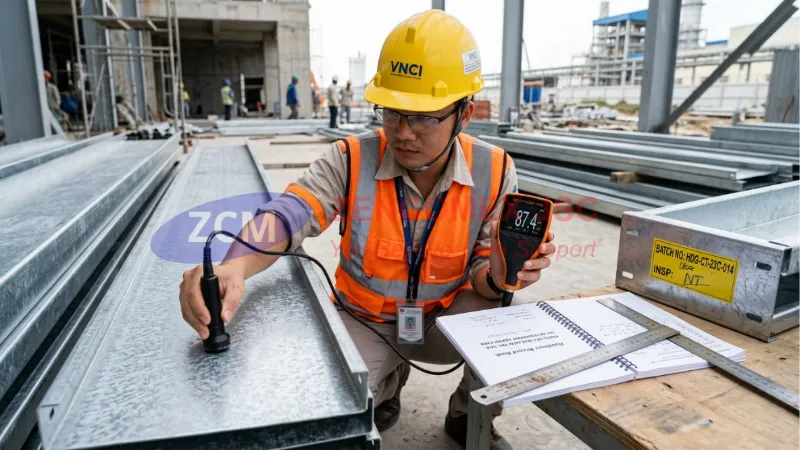

Kỹ sư kiểm tra độ dày lớp mạ kẽm nhúng nóng trên máng cáp bằng máy đo từ tính
Bước 1 – Kiểm tra ngoại quan (Visual Inspection)
- Quan sát bằng mắt thường để đánh giá độ liên tục của lớp mạ.
- Bề mặt không được có vùng lộ thép đen, rỗ sâu hoặc mảng bong lớn.
- Cần loại bỏ các chi tiết bị bám sỉ kẽm tạo thành gai nhọn, vì chúng có thể làm rách vỏ cáp khi kéo dây.
- Màu lớp mạ có thể sáng bóng hoặc xám mờ tuỳ thành phần thép; màu xám mờ không đồng nghĩa với chất lượng kém, mà chủ yếu ảnh hưởng đến thẩm mỹ.
Bước 2 – Đo độ dày bằng máy đo từ tính
- Sử dụng máy đo độ dày lớp phủ từ tính, đã hiệu chuẩn bằng các miếng mẫu.
- Mỗi sản phẩm cần đo tối thiểu 5 điểm phân bố đều trên bề mặt (ví dụ 5 điểm dọc theo thân máng cáp 2.5 m).
- Máy sẽ cho giá trị trung bình; giá trị này phải không thấp hơn mức tối thiểu quy định cho nhóm sản phẩm tương ứng trong bảng độ dày.
- Nếu trung bình thấp hơn đáng kể, cả lô hàng có thể bị yêu cầu xử lý lại.
Bước 3 – Thử độ bám dính cơ học (Adhesion Test)
- Dùng dao chuyên dụng hoặc dụng cụ tương đương để cạo/khía nhẹ bề mặt lớp mạ.
- Nếu lớp kẽm bong tróc thành mảng lớn hoặc vỡ vụn khi chịu lực, có thể kết luận lớp mạ không bám dính tốt với lõi thép.
- Nguyên nhân thường đến từ khâu tẩy sạch phôi nền không kỹ (bám dầu mỡ, rỉ) trước khi nhúng.
- Nếu chỉ xuất hiện vệt xước kim loại do dao, lớp mạ vẫn bám dính chắc chắn, sản phẩm được coi là đạt yêu cầu.
Xưởng Thang Máng Cáp & Vật Tư Phụ M&E Đạt Chuẩn Mạ Kẽm Nhúng Nóng
Mạ kẽm nhúng nóng cho vật tư MEP đòi hỏi xưởng phải vừa nắm vững kỹ thuật cơ khí, vừa hiểu rõ đặc điểm của từng dòng sản phẩm.
Zencomex hiện đang cung cấp chuỗi vật tư MEP mạ kẽm nhúng nóng cho nhiều dự án:
- Hệ thống thang máng cáp nhúng nóng: Thiết kế biên dạng chấn tối ưu để hạn chế vặn xoắn ở 450°C, xử lý sỉ kẽm trong lòng máng, an toàn khi kéo cáp động lực lớn tại Data Center, trạm biến áp, nhà máy nặng.
- Ty ren & phụ kiện nối: Gia công ren chờ với mức undersize phù hợp, đảm bảo sau khi phủ lớp kẽm dày, đai ốc vẫn vặn đều, không cần taro lại ren.
- Giá đỡ Unistrut & kẹp ống: Sản xuất từ thép cường độ cao, kết hợp lớp mạ nhúng nóng để chịu lực tốt và chống ăn mòn lâu dài tại khu vực ẩm, vùng duyên hải.

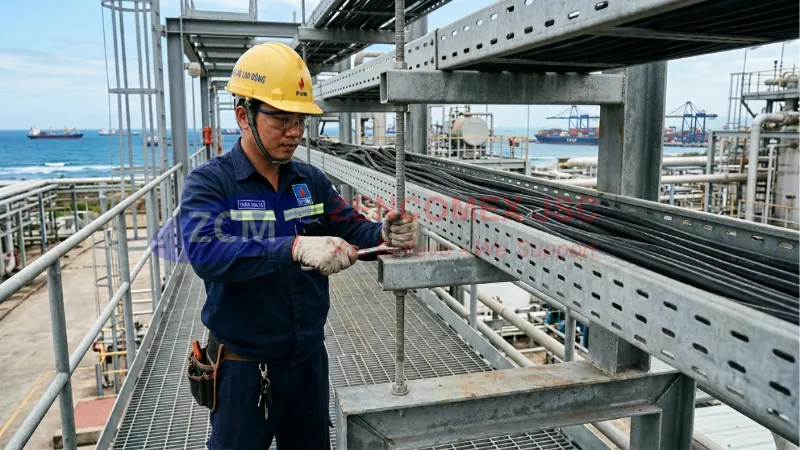

Thang máng cáp, Unistrut và ty ren mạ kẽm nhúng nóng dùng ngoài trời trong hệ MEP
Tất cả sản phẩm bàn giao từ nhà máy Zencomex đến công trình đều đi kèm:
- Phiếu xuất xưởng.
- Chứng chỉ vật liệu (Mill Test Certificate).
- Biên bản thử nghiệm độ dày lớp mạ (nếu chủ đầu tư yêu cầu).
Câu Hỏi Thường Gặp (FAQ) Về Mạ Kẽm Nhúng Nóng
Nguyên nhân phổ biến là chọn phôi thép quá mỏng so với nhiệt độ bể kẽm. Khi nhúng ở khoảng 450°C, tấm thép mỏng giãn nở mạnh, dễ vặn xoắn hoặc cong nếu biên dạng không được thiết kế phù hợp. Với máng cáp và thang máng cáp, nên dùng thép dày từ 1.5 mm trở lên cho hàng nhúng nóng và tối ưu biên dạng chấn ngay từ khâu thiết kế.
Về cơ khí thì có thể cắt hoặc hàn, nhưng về chống ăn mòn thì không nên để lộ vết cắt/hàn trần. Các thao tác cắt/hàn làm cháy lớp kẽm, lộ lõi thép đen và tạo điểm xuất phát rỉ sét. Nếu bắt buộc phải cắt, cần dùng sơn kẽm lạnh (Zinc Cold Galvanizing Spray) hoặc vật liệu tương đương xịt phủ kín mép cắt ngay sau khi thao tác.
Không. Màu sắc lớp mạ phụ thuộc vào thành phần hóa học của thép nền và quá trình nguội sau nhúng. Một số vật liệu có thể cho màu xám đậm hoặc xám mờ thay vì bạc sáng, nhưng vẫn đạt độ dày và khả năng chống ăn mòn theo thiết kế. Quan trọng là lớp mạ phải liên tục, không có vùng lộ thép đen hoặc bong tróc bất thường.
Sức căng bề mặt của kẽm lỏng có thể làm một số lỗ đột bị “bít” kẽm sau nhúng. Tại xưởng, kỹ thuật viên thường dùng khí nén hoặc dụng cụ nong lỗ để mở lại ngay khi sản phẩm ra khỏi bể. Nếu phát hiện lỗ bị tắc ở công trường, thợ có thể dùng mũi khoan hoặc đinh tán phù hợp để nong lại lỗ trước khi lắp bu lông, tránh dùng lực mạnh làm biến dạng xung quanh lỗ.
