Kẹp Xà Gồ Chữ C, Chữ U, Chữ D: Phân Loại & Bản Vẽ Kỹ Thuật Treo Ty M&E

24 0

Kẹp xà gồ là phụ kiện liên kết cơ khí dùng để tạo điểm treo trên dầm thép hoặc xà gồ mà không cần khoan, cắt hay hàn trực tiếp lên kết cấu. Trong thi công cơ điện M&E, sản phẩm thường kết hợp với ty ren M8, M10 hoặc M12 để treo thang máng cáp, đường ống PCCC, ống gió, đèn nhà xưởng và các cụm giá đỡ kỹ thuật.

Các dạng phổ biến gồm kẹp xà gồ chữ C, chữ U, chữ D và kẹp HB2. Mỗi loại có cấu tạo ngàm, hướng chịu lực và phạm vi lắp đặt khác nhau. Vì vậy, không nên lựa chọn chỉ dựa trên cỡ ren. Kỹ sư cần kiểm tra đồng thời độ mở ngàm, chiều dày cánh dầm, tải làm việc an toàn, mô-men siết vít khóa và điều kiện rung động của hệ treo.

Kẹp Xà Gồ Là Gì? Vai Trò Trong Hệ Thống Treo M&E

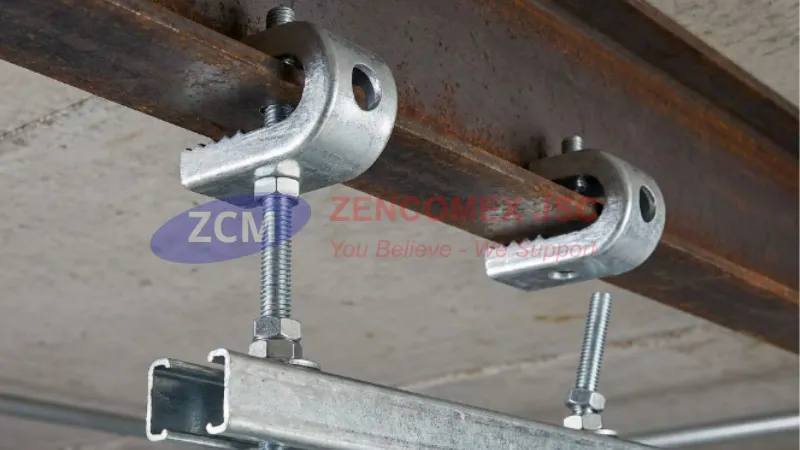

Cấu tạo kẹp xà gồ và chuỗi truyền tải từ thiết bị qua ty ren lên dầm thép_12 Kẹp xà gồ, thường được gọi là Beam Clamp hoặc Purlin Clamp, là phụ kiện có thân thép tạo hình để bám vào mép cánh dầm I, U, C hoặc xà gồ mái. Một vít khóa hoặc cơ cấu ép được siết vào bề mặt thép, tạo lực kẹp giữ phụ kiện tại vị trí lắp đặt.

Phần thân kẹp có lỗ ren hoặc điểm nối để lắp ty ren, bu lông mắt hoặc phụ kiện treo khác. Sau khi hoàn thiện, tải trọng được truyền theo chuỗi:

Thiết bị hoặc đường ống → cùm treo → ty ren → kẹp xà gồ → dầm thép

Ưu điểm của phương pháp kẹp không khoan hàn

So với hàn trực tiếp pát treo lên dầm, kẹp xà gồ có các ưu điểm:

Không tạo vùng ảnh hưởng nhiệt trên kết cấu.
Không làm cháy lớp sơn hoặc lớp mạ trên diện tích lớn.
Không cần khoan lỗ vào cánh dầm.
Có thể điều chỉnh vị trí dọc theo xà gồ.
Thuận tiện tháo lắp và bảo trì.
Rút ngắn thời gian thi công trên cao.

Tuy nhiên, liên kết chỉ an toàn khi đúng chủng loại kẹp, đúng chiều dày cánh thép và được siết theo hướng dẫn kỹ thuật. Không nên dùng kẹp đã biến dạng, mòn ren hoặc không rõ tải trọng cho hệ treo quan trọng.

Ứng dụng trong công trình

Kẹp xà gồ thường dùng để treo:

Thang cáp và máng cáp.
Ống cấp thoát nước.
Ống PCCC.
Ống gió HVAC.
Đèn nhà xưởng.
Hệ giá đỡ Unistrut.
Biển báo và phụ kiện kỹ thuật.

Kẹp có thể kết hợp với thanh ty ren treo xà gồ để tạo hệ treo điều chỉnh cao độ. Với đường ống, đầu dưới của ty thường liên kết với cùm treo ống đai treo ống M&E theo đường kính và tải trọng thực tế.

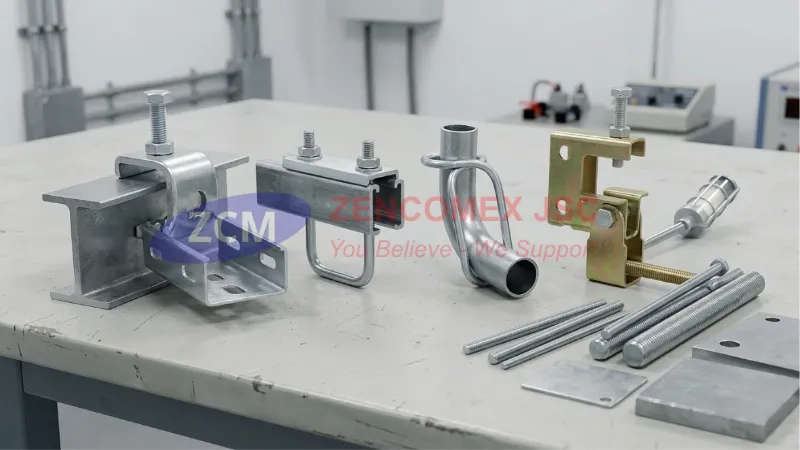

Phân Loại Kẹp Xà Gồ Chữ C, Chữ U Và Chữ D

Kẹp xà gồ chữ C

Kẹp xà gồ chữ C có thân dạng ngàm mở, ôm vào mép cánh dầm. Vít cắm hoặc vít khóa ép vào bề mặt thép để giữ kẹp không trượt.

Đây là loại được sử dụng phổ biến nhất trong hệ treo M&E nhờ cấu tạo nhỏ gọn và dễ lắp đặt.

Các cỡ ren thường gặp:

M8.
M10.
M12.

Ứng dụng:

Treo ty ren thẳng đứng.
Treo máng cáp.
Treo đường ống nhẹ và trung bình.
Lắp khung Unistrut.
Treo đèn công nghiệp.

Khi chọn kẹp chữ C cần kiểm tra:

Độ mở ngàm có phù hợp chiều dày cánh dầm không.
Vít khóa có đủ hành trình siết không.
Tải tác dụng có đúng phương thiết kế không.
Cỡ ren ty có đồng bộ với lỗ ren của kẹp không.

Một số mẫu có răng cưa hoặc đầu vít dạng chén để tăng độ bám. Không nên tự mài hoặc hàn thêm vào thân kẹp vì có thể làm thay đổi cơ tính và lớp bảo vệ bề mặt.

Kẹp xà gồ chữ U

Kẹp chữ U, còn được gọi là kẹp gập hoặc Saddle Clamp trong một số catalogue, có thân ôm hai phía của mép thép hoặc cấu kiện đỡ.

Loại này thường được dùng khi cần:

Tăng diện tích tiếp xúc.
Hạn chế xoay kẹp.
Liên kết với xà gồ có hình dạng phù hợp.
Gắn thanh treo hoặc pát đỡ theo phương riêng.

Kẹp chữ U có nhiều biến thể, nên thuật ngữ “chữ U” chưa đủ để đặt hàng. Hồ sơ mua sắm cần kèm hình ảnh hoặc bản vẽ thể hiện:

Chiều rộng lòng U.
Chiều cao hai cánh.
Độ dày thép.
Kích thước lỗ.
Cỡ bu lông hoặc ty ren.
Bề mặt mạ.

Kẹp xà gồ chữ D

Kẹp chữ D có thân cong hoặc vòng kẹp gần giống hình chữ D, thường dùng để giữ cấu kiện, thanh treo hoặc tạo điểm liên kết quanh tiết diện phù hợp.

Tùy thiết kế, sản phẩm có thể được sử dụng cho:

Xà gồ mái.
Ống hoặc thanh tròn.
Cụm treo phụ.
Liên kết cần ôm giữ thay vì chỉ ép một phía.

Do chữ D được dùng để gọi nhiều kiểu sản phẩm khác nhau, khách hàng cần xác nhận bản vẽ trước khi sản xuất. Không nên thay thế trực tiếp kẹp chữ C bằng kẹp chữ D nếu chưa kiểm tra hướng tải và cơ cấu khóa.

Kẹp HB2

Kẹp HB2 là dạng kẹp dầm thường gặp trong hệ treo cơ điện, có thân thép tạo hình và vít khóa để bám vào cánh dầm. Sản phẩm thường kết hợp với ty ren M8 hoặc M10 tùy phiên bản.

Ưu điểm:

Kích thước gọn.
Lắp nhanh.
Không cần hàn.
Phù hợp các tuyến treo nhẹ và trung bình.

Tên HB2 không phải lúc nào cũng đại diện cho cùng một kích thước giữa các nhà sản xuất. Khi đặt hàng cần kiểm tra catalogue cụ thể.

Bảng so sánh nhanh

Loại kẹp	Đặc điểm chính	Ứng dụng phù hợp
Kẹp chữ C	Ngàm kẹp một phía, vít khóa trực tiếp	Treo ty ren, máng cáp, ống M&E
Kẹp chữ U	Thân ôm rộng hơn, tăng ổn định	Khung đỡ và cấu kiện có tiết diện phù hợp
Kẹp chữ D	Thân cong hoặc ôm vòng	Liên kết đặc thù, cấu kiện tròn hoặc mái
Kẹp HB2	Nhỏ gọn, lắp nhanh	Hệ treo tải nhẹ và trung bình

Bản Vẽ Kỹ Thuật Và Thông Số Tải Trọng Kẹp Xà Gồ

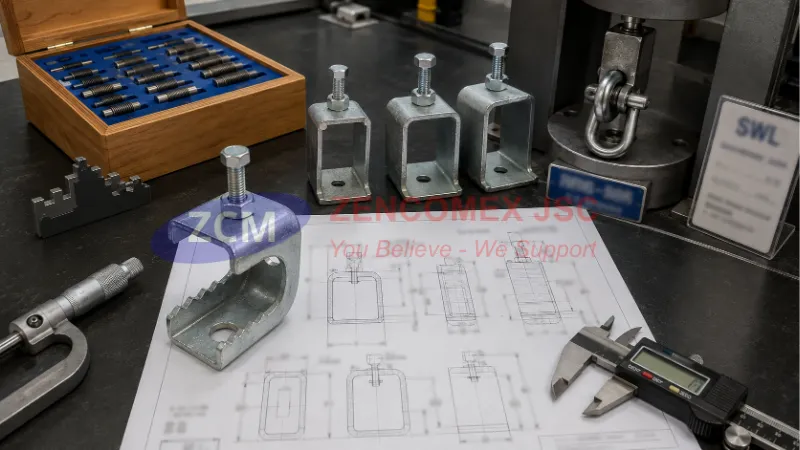

Bản vẽ kỹ thuật kẹp xà gồ với độ mở ngàm, chiều dày, cỡ ren, vít khóa và tải làm việc an toàn SWL_11 Một bản vẽ kỹ thuật kẹp xà gồ nên thể hiện tối thiểu các thông số sau:

Ký hiệu	Ý nghĩa
W	Chiều rộng thân kẹp
H	Chiều cao tổng thể
A	Độ mở ngàm
t	Chiều dày vật liệu
M	Cỡ ren M8, M10 hoặc M12
L	Chiều dài vít khóa
SWL	Tải làm việc an toàn
Finish	Lớp mạ hoặc xử lý bề mặt

Tải làm việc an toàn SWL

Safe Working Load là tải làm việc được nhà sản xuất cho phép trong điều kiện lắp đặt quy định. SWL không phải tải phá hủy và không nên tự quy đổi từ đường kính ren.

Ví dụ, hai kẹp cùng ren M10 có thể có tải khác nhau do:

Chiều dày thân kẹp khác nhau.
Mác thép khác nhau.
Độ mở ngàm khác nhau.
Kiểu vít khóa khác nhau.
Hướng tải khác nhau.
Chiều dày cánh dầm khác nhau.

Vì vậy, không có một con số tải chung áp dụng cho mọi kẹp chữ C M8, M10 hoặc M12.

Bảng lựa chọn kỹ thuật tham khảo

Cỡ ren	Hệ treo thường gặp	Nội dung bắt buộc kiểm tra
M8	Đèn, ống nhỏ, máng cáp nhẹ	SWL, độ mở ngàm, rung động
M10	Ống M&E, thang máng cáp thông dụng	Tải tổng, số điểm treo, mô-men siết
M12	Giá đỡ tải lớn hơn	Hồ sơ thử tải, chiều dày cánh dầm, hệ số an toàn

Không nên sử dụng bảng này để xác định tải cuối cùng. Tải thiết kế phải căn cứ vào hồ sơ kỹ thuật của đúng mã kẹp.

Mô-men siết vít khóa

Mô-men siết phụ thuộc đường kính vít, cấp bền, kiểu đầu cắm và cấu tạo thân kẹp. Siết quá nhẹ khiến kẹp có thể trượt; siết quá mạnh có thể:

Tuôn ren thân kẹp.
Làm biến dạng cánh thép.
Nứt lớp mạ.
Biến dạng đầu vít khóa.
Giảm khả năng tháo lắp.

Nếu catalogue không công bố mô-men siết, cần yêu cầu nhà cung cấp xác nhận thay vì tự áp dụng bảng mô-men bu lông thông thường.

Báo Giá Kẹp Xà Gồ Chữ C, Chữ U, Chữ D Năm 2026

Giá kẹp xà gồ phụ thuộc vào kích thước thân, cỡ ren, vật liệu, lớp mạ, kiểu vít khóa và số lượng đặt hàng.

Sản phẩm	Quy cách	Bề mặt	Đóng gói	Giá tham khảo
Kẹp xà gồ chữ C	M8	Mạ kẽm điện phân	Hộp 100 cái	Liên hệ
Kẹp xà gồ chữ C	M10	Mạ kẽm điện phân	Hộp 100 cái	Liên hệ
Kẹp xà gồ chữ C	M12	Mạ kẽm điện phân	Hộp 100 cái	Liên hệ
Kẹp xà gồ chữ U	Theo bản vẽ	Mạ điện phân	Theo lô	Liên hệ
Kẹp xà gồ chữ D	Theo kích thước	Mạ điện phân/nhúng nóng	Theo lô	Liên hệ
Kẹp HB2	M8/M10	Mạ kẽm	Hộp	Liên hệ
Kẹp mạ nhúng nóng	Theo mã	Mạ kẽm nhúng nóng	Theo dự án	Liên hệ

Khi yêu cầu báo giá, khách hàng nên cung cấp:

Loại kẹp.
Cỡ ren.
Độ mở ngàm.
Chiều dày cánh dầm.
Lớp mạ.
Tải trọng dự kiến.
Số lượng.
Yêu cầu CO/CQ hoặc thử tải.
Hình ảnh hoặc bản vẽ nếu là mẫu đặc biệt.

Mạ kẽm điện phân hay nhúng nóng?

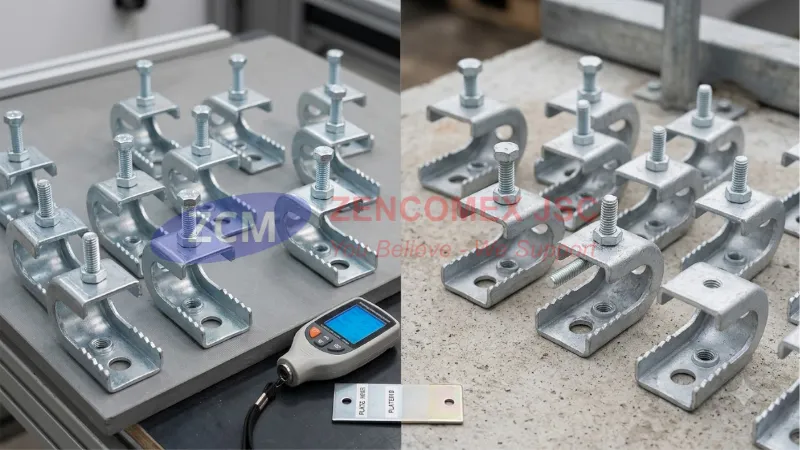

So sánh kẹp xà gồ mạ kẽm điện phân và mạ kẽm nhúng nóng theo môi trường sử dụng_10 Mạ kẽm điện phân phù hợp với:

Khu vực trong nhà.
Nhà xưởng khô.
Trần kỹ thuật.
Hệ M&E ít tiếp xúc hơi ẩm.

Mạ kẽm nhúng nóng phù hợp hơn với:

Công trình ngoài trời.
Khu vực ẩm.
Nhà máy xử lý nước.
Khu vực khó bảo trì.
Hệ treo cần tuổi thọ lớp phủ cao hơn.

Với chi tiết nhỏ có ren, quá trình mạ nhúng nóng cần kiểm soát lớp kẽm để tránh kẹt ren. Kẹp, vít khóa và ty ren nên được kiểm tra lắp thử sau mạ.

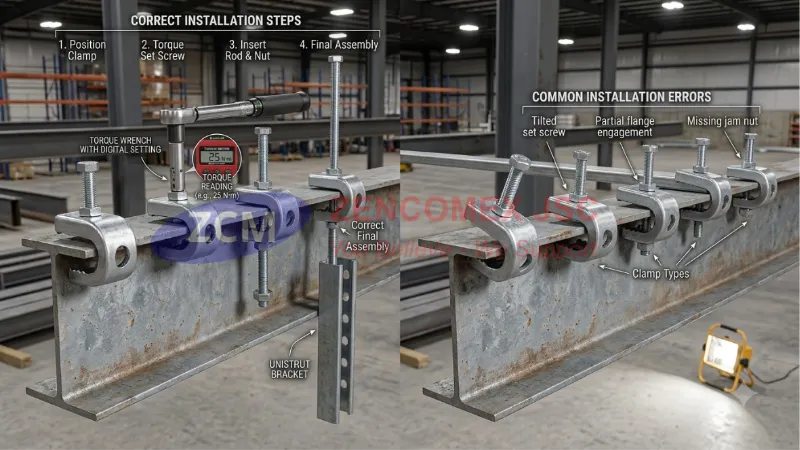

Hướng Dẫn Lắp Đặt Kẹp Xà Gồ Treo Ty An Toàn

Bước 1: Kiểm tra dầm và loại kẹp

Xác định:

Vật liệu dầm.
Chiều dày cánh.
Độ rộng mép kẹp.
Vị trí có sơn hoặc lớp mạ.
Hướng tải của hệ treo.

Không lắp lên mép thép bị cong, gỉ nặng hoặc có lớp phủ bong tróc.

Bước 2: Đặt kẹp đúng vị trí

Đưa ngàm kẹp ôm hết chiều dày cánh dầm. Thân kẹp phải tỳ ổn định, không bị nghiêng hoặc chỉ bám một phần mép thép.

Tránh lắp quá sát:

Mép cắt.
Lỗ khoan.
Mối hàn.
Vị trí biến dạng.
Đầu xà gồ.

Bước 3: Siết vít khóa

Siết vít đều tay hoặc theo mô-men được chỉ định. Đầu vít phải ép chắc lên cánh thép nhưng không làm biến dạng thân kẹp.

Sau khi siết, dùng lực tay kiểm tra kẹp không xoay hoặc trượt.

Bước 4: Lắp ty ren

Vặn ty ren đủ chiều sâu vào lỗ ren của kẹp. Không để ty chỉ ăn vài vòng ren.

Dùng đai ốc khóa nếu cấu tạo yêu cầu, đặc biệt tại khu vực có rung động.

Bước 5: Lắp tải và nghiệm thu

Sau khi lắp toàn bộ hệ treo, kiểm tra:

Khoảng cách giữa các điểm treo.
Độ thẳng của ty.
Kẹp không bị nghiêng.
Không có hiện tượng trượt.
Đai ốc đã khóa.
Tải phân bố đều.
Không vượt SWL của từng kẹp.

Với hệ treo quan trọng, nên kiểm tra mẫu hoặc thử tải theo hồ sơ nghiệm thu trước khi đưa vào sử dụng.

Câu Hỏi Thường Gặp

Không có một mức tải chung cho mọi kẹp M10. Khả năng chịu tải phụ thuộc vào chiều dày thân kẹp, cơ cấu vít khóa, độ mở ngàm, chiều dày cánh dầm và hướng tải. Cần sử dụng giá trị SWL của đúng mã sản phẩm thay vì chỉ dựa vào cỡ ren M10.

Nên cân nhắc mạ nhúng nóng cho hệ treo ngoài trời, khu vực ẩm, nhà máy xử lý nước hoặc vị trí khó bảo trì. Với công trình trong nhà khô ráo, mạ kẽm điện phân thường đáp ứng tốt và có chi phí thấp hơn.

Không nên dùng kẹp dầm thép thông thường cho xà gồ gỗ. Cơ cấu vít khóa có thể làm dập bề mặt gỗ và không tạo lực giữ ổn định. Với kết cấu gỗ cần dùng bu lông xuyên, vít kết cấu hoặc phụ kiện chuyên dụng cho gỗ.

Không nên tự ý hàn thêm nếu sản phẩm được thiết kế để kẹp cơ khí. Hàn có thể làm biến dạng thân, phá lớp mạ và thay đổi cơ tính. Nếu tải lớn hơn khả năng kẹp, cần đổi sang loại có SWL phù hợp hoặc thiết kế bản mã riêng.

Ty phải ăn đủ chiều dài ren hữu hiệu theo cấu tạo kẹp và hướng dẫn nhà sản xuất. Không nên chỉ vặn vài vòng ren. Với vị trí rung động, nên dùng đai ốc khóa hoặc biện pháp chống tự tháo.

Có thể cân nhắc nếu thân kẹp không biến dạng, ren còn nguyên, vít khóa không mòn và lớp mạ không hư hỏng nghiêm trọng. Với hệ treo chịu lực quan trọng, nên thay mới nếu không thể xác nhận tình trạng sản phẩm.
