Cùm treo ống gió là phụ kiện dùng để cố định và nâng đỡ hệ thống ống gió, ống chữa cháy PCCC, ống cấp thoát nước và đường ống nước ngưng trong công trình M&E. Tùy đường kính ống, tải trọng và môi trường lắp đặt, nhà thầu có thể sử dụng cùm ôm ống, đai treo, cùm đuôi cá, cùm tròn hoặc các dạng giá treo kết hợp ty ren.
Một hệ treo đạt yêu cầu không chỉ cần đúng đường kính cùm mà còn phải đảm bảo khoảng cách treo, độ dày thép, cấp mạ, vị trí neo và khả năng chống rung. Với tuyến ống chữa cháy hoặc ống gió lớn, việc chọn phụ kiện theo kinh nghiệm mà không kiểm tra tải trọng có thể dẫn đến võng, rung hoặc tuột điểm treo.
Zencomex cung cấp các dòng đai treo cùm treo ống mạ kẽm cho hệ M&E dân dụng và công nghiệp, với nhiều kích thước từ ống nhỏ DN15 đến các tuyến lớn hơn theo yêu cầu dự án.
Tổng Quan Về Cùm Treo Ống Gió Và Hệ Đai Treo Ống PCCC
Cùm treo ống là chi tiết trung gian giữa đường ống và hệ kết cấu treo phía trên. Tải trọng được truyền theo chuỗi:

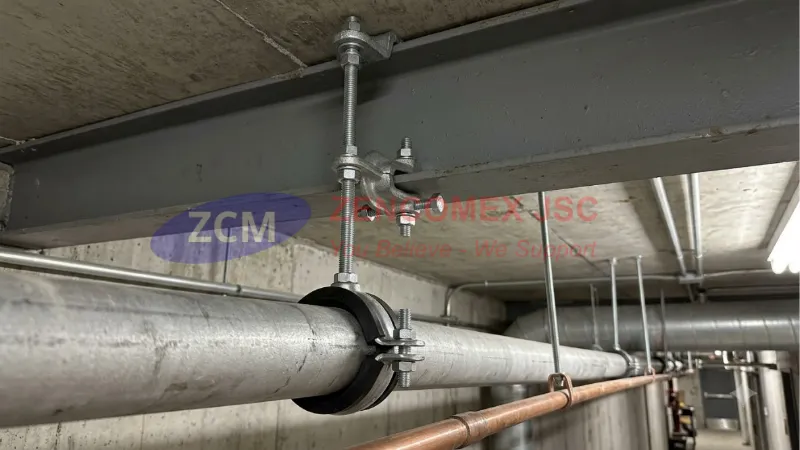

Ống → cùm/đai treo → ty ren hoặc thanh treo → tắc kê/kẹp xà gồ → dầm hoặc sàn bê tông
Trong thực tế, cùm treo được sử dụng cho:
- Ống gió HVAC.
- Ống chữa cháy PCCC.
- Ống nước ngưng điều hòa.
- Ống cấp thoát nước.
- Ống luồn dây điện.
- Ống khí nén.
- Đường ống kỹ thuật trong nhà máy.
Vai trò của cùm treo trong hệ M&E
Cùm treo có bốn nhiệm vụ chính:
- Giữ đường ống đúng cao độ.
- Hạn chế chuyển vị ngang.
- Phân bố tải trọng lên hệ treo.
- Giảm rung hoặc tiếng ồn khi kết hợp đệm cao su.
Với đường ống nước ngưng, hệ treo còn phải giúp duy trì độ dốc thoát nước liên tục. Nếu các điểm treo sai cao độ, nước dễ đọng trong ống và gây tràn hoặc mùi.
Yêu cầu chống rung
Các tuyến gần quạt, bơm, AHU hoặc máy lạnh thường phát sinh rung động. Khi đó có thể sử dụng:
- Đệm cao su EPDM.
- Cao su chống rung.
- Cùm có lớp lót.
- Gối đỡ chống rung.
- Lò xo treo nếu thiết kế yêu cầu.
Cao su không chỉ giảm rung mà còn hạn chế kim loại cọ trực tiếp lên bề mặt ống.
Cấu Tạo Và Phân Loại Cùm Treo Ống Gió, Cùm Treo PCCC
Cấu tạo cơ bản
Cấu tạo cơ bảnMột bộ cùm treo thường gồm:
- Thân cùm thép.
- Tai cùm hoặc lỗ bắt ty.
- Bu lông siết.
- Đai ốc.
- Long đen.
- Đệm cao su nếu có.
- Lớp mạ bảo vệ.
Độ dày thép phổ biến có thể từ khoảng 1,5 mm đến 4,0 mm tùy loại, kích thước và tải trọng.
Không nên mặc định ống lớn thì chỉ cần tăng độ dày. Cấu tạo tai cùm, số điểm siết và khoảng cách treo cũng ảnh hưởng lớn đến khả năng làm việc.

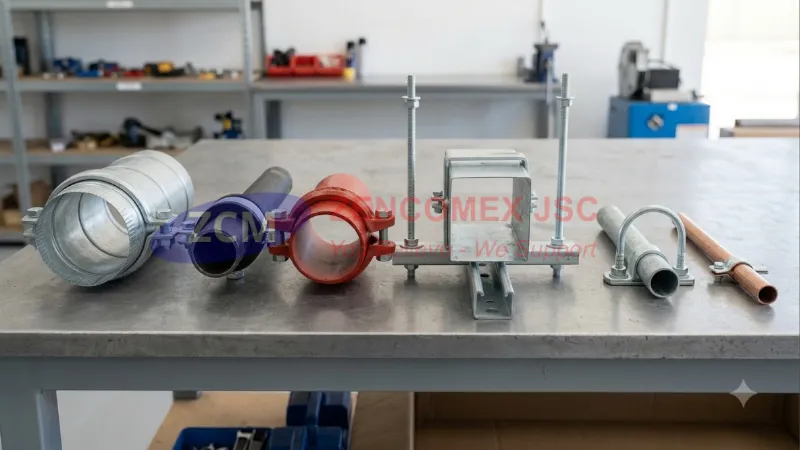

Cùm treo ống gió tròn
Cùm tròn dùng cho ống gió tròn, ống spiral và các tuyến ống kim loại có tiết diện tròn.
Ưu điểm:
- Ôm đều quanh thân ống.
- Dễ căn chỉnh.
- Phân bố lực tốt.
- Có thể lót cao su giảm rung.
Quy cách thường được đặt theo đường kính ống thực tế.
Cùm treo ống gió vuông
Với ống gió vuông hoặc chữ nhật, hệ treo thường dùng:
- Thanh Unistrut hoặc thép V/U đỡ bên dưới.
- Ty ren hai bên.
- Kẹp hoặc góc giữ thân ống.
Thực tế, khái niệm “cùm treo ống gió vuông” thường là cả cụm giá treo hơn là một chiếc cùm ôm kín như ống tròn.
Cùm đuôi cá treo ống
Cùm đuôi cá có cấu tạo gọn, thường được dùng cho:
- Ống nhỏ.
- Tuyến nước ngưng.
- Ống kỹ thuật nhẹ.
- Đường ống cần lắp nhanh.
Dòng này có ưu điểm thi công nhanh nhưng cần chọn đúng cỡ ống và tải trọng.
Đai ôm ống và cùm PCCC
Cùm treo ống chữa cháy thường dùng dạng:
- Cùm tròn.
- Đai quả bí.
- Cùm U.
- Đai hai mảnh.
- Cùm có ty ren treo trực tiếp.
Ống PCCC khi chứa nước có tải trọng lớn hơn đáng kể so với ống rỗng. Vì vậy, khi tính tải treo phải cộng:
- Khối lượng ống thép.
- Khối lượng nước bên trong.
- Phụ kiện.
- Van.
- Rung động hoặc xung lực.
Quy Cách Kích Thước Cùm Treo Ống
Các quy cách thường gặp:

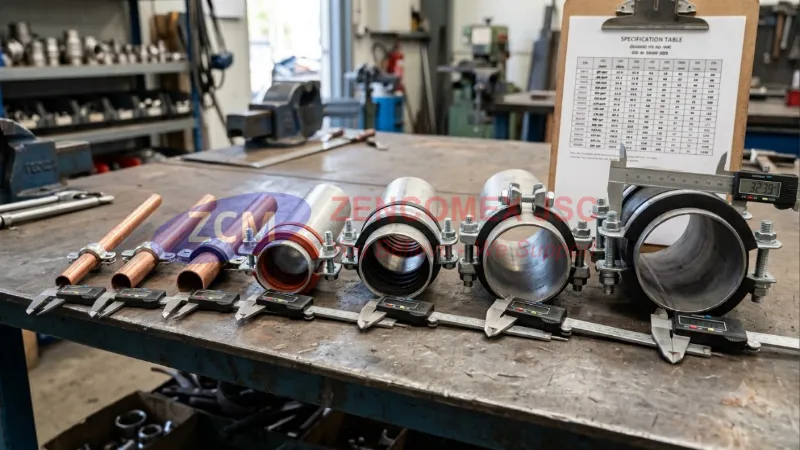

| Đường kính ống | Kích thước tham khảo | Ứng dụng |
| DN15 | D21 | Ống nhỏ, nước ngưng |
| DN20 | D27 | Ống kỹ thuật |
| DN25 | D34 | PCCC, cấp nước |
| DN32 | D42 | Đường ống M&E |
| DN40 | D49 | Ống gió nhỏ, PCCC |
| DN50 | D60 | Cấp thoát nước |
| DN65 | D76 | PCCC |
| DN80 | D90 | Tuyến ống trung bình |
| DN100 | D114 | PCCC, công nghiệp |
| DN125 | D140 | Tuyến lớn |
| DN150 | D168 | Nhà máy |
| DN200 | D219 | Hệ công nghiệp |
| DN250 | D273 | Tuyến lớn |
| DN300 | D323 | Hệ thống đặc thù |
Các đường kính ngoài có thể thay đổi theo tiêu chuẩn ống. Khi đặt cùm, nên cung cấp đường kính ngoài thực tế thay vì chỉ ghi DN.
Bảng Báo Giá Cùm Treo Ống Gió Và Cùm PCCC 2026
Giá cùm treo phụ thuộc vào:
- Đường kính.
- Độ dày thép.
- Kiểu cùm.
- Có cao su hay không.
- Mạ điện phân hay nhúng nóng.
- Số lượng.
- Có kèm bu lông, đai ốc hay không.
Bảng giá tham khảo
| Sản phẩm | Quy cách | Bề mặt | Giá tham khảo |
| Đai treo ống nhỏ | D21–D34 | Mạ kẽm điện phân | Liên hệ |
| Cùm treo ống | D42–D60 | Mạ kẽm điện phân | Liên hệ |
| Cùm PCCC | D76–D114 | Mạ kẽm điện phân | Liên hệ |
| Cùm PCCC tải lớn | D140–D219 | Mạ kẽm / nhúng nóng | Liên hệ |
| Cùm ống gió có cao su | Theo đường kính | Mạ kẽm | Liên hệ |
| Cùm đuôi cá | Theo size | Mạ kẽm | Liên hệ |
| Cùm theo bản vẽ | DN200–DN300+ | Theo yêu cầu | Liên hệ |
Khi gửi yêu cầu báo giá, khách hàng nên ghi rõ:
- Đường kính ngoài ống.
- Loại ống.
- Độ dày cùm.
- Có lót cao su hay không.
- Cỡ ty ren M8/M10/M12.
- Lớp mạ.
- Số lượng.
- Yêu cầu CO/CQ nếu có.

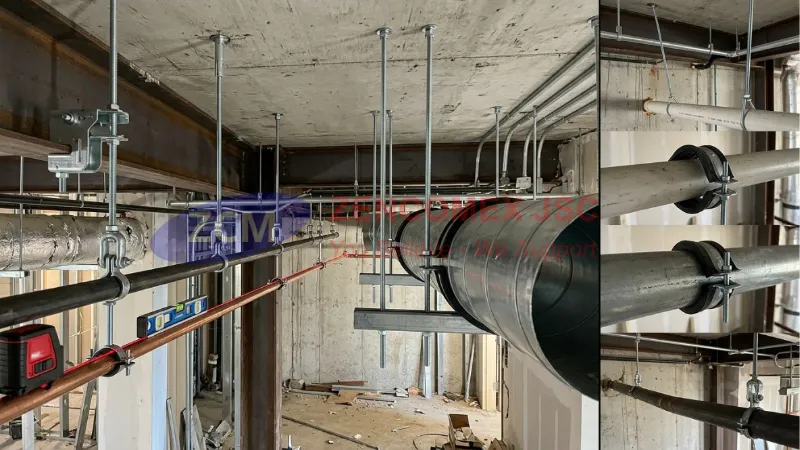

Hướng Dẫn 4 Bước Thi Công Đai Treo Cùm Treo Ống
Bước 1: Tạo điểm neo phía trên
Bước 1: Tạo điểm neo phía trênTùy kết cấu có thể sử dụng:
- Tắc kê đạn vào sàn bê tông.
- Kẹp xà gồ lên dầm thép.
- Bản mã.
- Thanh Unistrut.
Điểm neo phải nằm đúng tim tuyến ống và đủ khả năng chịu tải.
Bước 2: Thả ty ren
Ty ren được cắt theo cao độ thiết kế và lắp vào điểm neo.
Cần kiểm tra:
- Ty không cong.
- Ren không tuôn.
- Đai ốc khóa đầy đủ.
- Không để phần ren ăn quá ít.
Bước 3: Lắp cùm treo
Đưa cùm ôm đúng quanh thân ống hoặc đặt ống lên giá đỡ.
Với cùm có cao su, cần đảm bảo lớp cao su không bị gấp hoặc trượt khỏi vị trí.
Bước 4: Siết và căn chỉnh
Siết bu lông đồng đều, tránh bóp méo ống.
Sau đó kiểm tra:
- Cao độ.
- Độ dốc.
- Khoảng cách điểm treo.
- Độ thẳng tuyến.
- Độ rung.
- Tình trạng đai ốc khóa.
Với ống nước ngưng, cần dùng thước thủy hoặc laser để kiểm tra độ dốc liên tục.

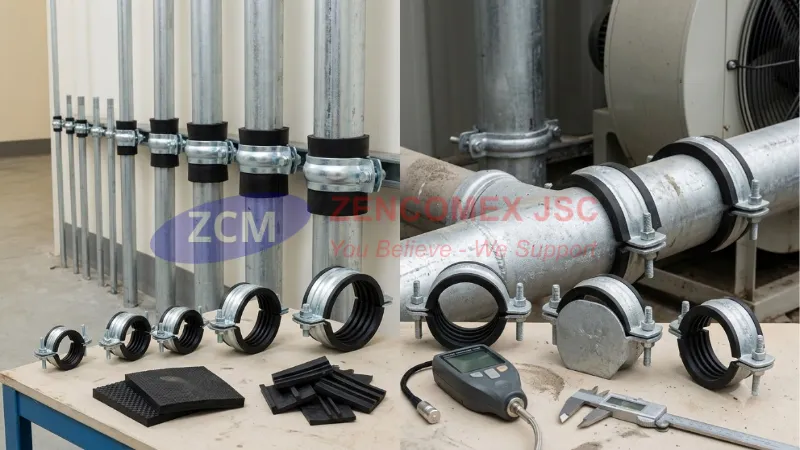

Mạ Kẽm Điện Phân Hay Mạ Kẽm Nhúng Nóng?
Mạ kẽm điện phân
Phù hợp với:
- Trần nhà xưởng khô.
- Tòa nhà.
- Chung cư.
- Phòng kỹ thuật.
- Hệ M&E trong nhà.
Ưu điểm:
- Bề mặt sáng.
- Chi phí thấp.
- Dễ sản xuất số lượng lớn.
Mạ kẽm nhúng nóng
Phù hợp hơn với:
- Ngoài trời.
- Khu vực ẩm.
- Nhà máy xử lý nước.
- Khu vực khó bảo trì.
- Môi trường công nghiệp.
Với cùm có ren hoặc bu lông nhỏ, cần kiểm soát lớp kẽm để tránh kẹt ren sau mạ.
Tại Sao Nên Chọn Cùm Treo Ống Zencomex?
Zencomex cung cấp hệ phụ kiện treo đỡ đồng bộ cho M&E, từ cùm treo ống, đai treo, ty ren, kẹp xà gồ đến tắc kê và phụ kiện liên kết.
Khách hàng có thể xem thêm danh mục vật tư phụ M&E Zencomex để lựa chọn đồng bộ vật tư cho cả hệ treo.
Các lợi điểm khi đặt theo lô dự án:
- Gia công theo kích thước thực tế.
- Có thể lựa chọn mạ điện phân hoặc nhúng nóng.
- Đồng bộ với ty ren và phụ kiện.
- Hỗ trợ số lượng lớn.
- Có thể sản xuất theo bản vẽ nếu là mẫu riêng.
Với các yêu cầu về CO/CQ, thành phần hồ sơ cần được thống nhất trước khi đặt hàng để đảm bảo đúng phạm vi cung cấp.
Câu Hỏi Thường Gặp
Có thể dùng chung trong một số trường hợp nếu đường kính, tải trọng và cấu tạo phù hợp. Tuy nhiên, ống PCCC thường nặng hơn khi chứa nước nên cần kiểm tra tải làm việc và khoảng cách treo thay vì chỉ chọn theo đường kính.
Với ống nước ngưng nhỏ, thường dùng đai treo nhẹ, cùm đuôi cá hoặc cùm có lớp lót phù hợp. Quan trọng nhất là đảm bảo đúng độ dốc tuyến ống và khoảng cách treo để tránh võng.
Nên dùng khi cần giảm rung, hạn chế tiếng ồn hoặc tránh kim loại cọ trực tiếp lên thân ống. Khu vực gần quạt, AHU hoặc máy lạnh thường hưởng lợi rõ từ lớp đệm cao su.
Có thể dùng ở vị trí ngoài trời có mái che hoặc môi trường ít ăn mòn, nhưng với khu vực tiếp xúc trực tiếp mưa, ẩm hoặc hóa chất nên cân nhắc mạ nhúng nóng hoặc vật liệu chống ăn mòn cao hơn.
Không có một khoảng cách dùng chung cho mọi đường kính. Khoảng cách phụ thuộc vật liệu ống, đường kính, tải trọng chất lỏng, điều kiện rung và tiêu chuẩn của hệ thống. Cần theo bản vẽ hoặc bảng treo ống của dự án.
Có. Với đường kính phi tiêu chuẩn, ống bọc bảo ôn hoặc cụm ống đặc biệt, có thể gia công đai và cùm theo đường kính thực tế cùng vị trí lỗ bắt ty yêu cầu.
Liên Hệ Báo Giá Cùm Treo Ống Zencomex
Zencomex cung cấp cùm treo ống gió, cùm treo ống chữa cháy, đai treo ống nước ngưng, cùm đuôi cá và phụ kiện treo đỡ cho hệ HVAC, PCCC, cấp thoát nước và M&E công nghiệp.
Để nhận báo giá chính xác, khách hàng nên cung cấp đường kính ngoài ống, loại cùm, độ dày, lớp mạ, cỡ ty ren và số lượng cần dùng.
