Trong thiết kế thi công hệ thống cơ điện (M&E), việc lựa chọn kết cấu đỡ dây cáp quyết định trực tiếp đến tuổi thọ của dây dẫn và độ an toàn phòng chống cháy nổ. Bên cạnh các loại máng dẫn kín hoàn toàn, khay cáp điện (Perforated Cable Tray) hay còn gọi là khay cáp đột lỗ, nổi lên như một giải pháp lai hoàn hảo. Với cấu tạo mặt đáy và hai bên thành được đột các hàng lỗ CNC đồng đều, khay cáp vừa đảm bảo khả năng nâng đỡ vững chắc, chống lọt dây cáp nhỏ, vừa tạo ra không gian thoát nhiệt tối ưu cho các luồng cáp điện sinh nhiệt năng cao. Dưới đây là cẩm nang kỹ thuật chi tiết giúp nhà thầu chọn đúng vật tư khay cáp cho dự án.

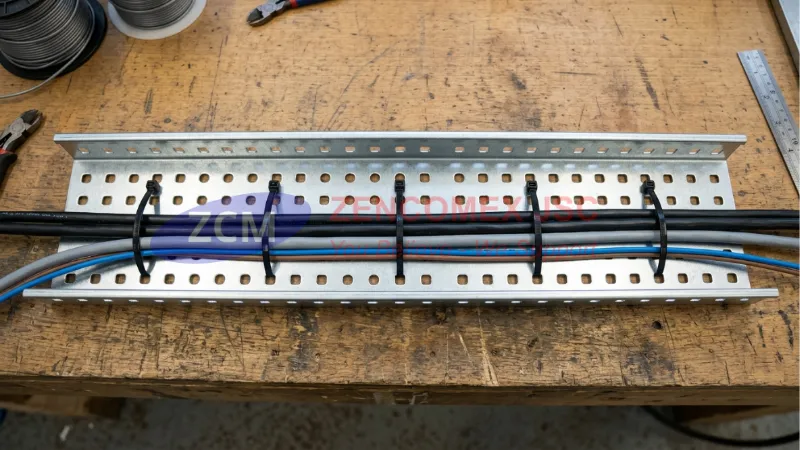

Khay cáp điện đột lỗ giúp cố định dây cáp và tăng khả năng tản nhiệt trong hệ M&E
1. Khay cáp điện là gì? Cách phân biệt với Thang cáp và Máng cáp
Khay cáp điện (Perforated Cable Tray) là một máng dẫn bằng tôn dập chấn, có thiết kế đặc trưng với hệ thống lỗ đột (chiếm từ 15% đến 25% diện tích bề mặt) dưới đáy và hai bên hông. Các lỗ đột này có chức năng chính là tản nhiệt cho dây dẫn, thoát nước đọng và tạo điểm neo để thợ thi công dùng dây thít nhựa buộc cố định cáp.
Trong hồ sơ đệ trình vật tư M&E, kỹ sư cần phân biệt rõ sự khác nhau về thiết kế và công năng giữa 3 cấu kiện cơ bản sau:
- Khay cáp đột lỗ: Đáy có lỗ thoát nhiệt. Là giải pháp trung hòa, dùng tốt cho cả cáp động lực tải trung bình và bó cáp tín hiệu lớn.
- Thang cáp: Cấu tạo dạng hở 100% với hai thanh ray dọc và các bậc thang ngang (cách nhau 300mm). Không có mặt đáy chắn. Chỉ chuyên dụng để chạy cáp nguồn động lực tiết diện lớn (XLPE to), cần tản nhiệt tối đa. Cáp nhỏ đi vào sẽ bị võng lọt khe.
- Máng cáp điện: Cấu tạo khối hộp kín bưng 4 mặt (khi có nắp). Om nhiệt cao nhưng bù lại bảo vệ cáp 100% khỏi chuột bọ, ẩm ướt và chống nhiễu điện từ (EMI) tuyệt đối. Chuyên dùng cho cáp điều khiển, mạng, viễn thông.

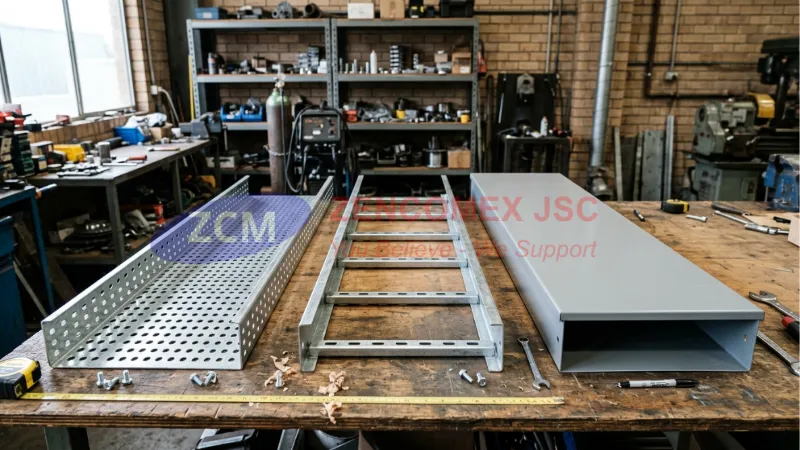

So sánh khay cáp đột lỗ, thang cáp hở và máng cáp kín trong hệ thống M&E
2. Ưu điểm vượt trội của khay cáp đột lỗ trong hệ thống điện M&E
Hệ thống khay cáp mang lại nhiều giá trị cơ học và tiện ích lắp đặt vượt trội, thay thế hoàn toàn các phương pháp đi ống nhựa luồn dây truyền thống:
- Tối ưu khả năng tản nhiệt: Khi cáp điện vận hành liên tục, lõi đồng sinh nhiệt rất lớn. Hệ thống lỗ đột thông minh giúp luồng không khí dễ dàng đối lưu, làm mát lớp vỏ nhựa cách điện, ngăn chặn nguy cơ om nhiệt gây chập cháy.
- Trọng lượng nhẹ, dễ thao tác: Việc đột bớt phần kim loại ở đáy giúp trọng lượng tổng thể của 1 mét khay nhẹ hơn đáng kể so với máng kín cùng độ dày. Điều này làm giảm áp lực lên hệ thống giá treo trần nhà và giúp công nhân thao tác nâng đỡ dễ dàng hơn.
- Cố định cáp dễ dàng: Kỹ sư không cần dùng thêm kẹp giữ cáp phức tạp. Chỉ cần dùng dây thít (Cable tie) xỏ qua các lỗ đột là có thể neo chặt từng sợi cáp điện cố định vào mặt đáy.
- Thoát nước nhanh chóng: Nếu lắp đặt ngoài trời hoặc trong các nhà xưởng có độ ẩm cao, lỗ đột dưới đáy giúp nước mưa, nước ngưng tụ thoát ngay lập tức, chống ứ đọng gây gỉ sét.
Việc đồng bộ khay cáp cùng với các hệ thang máng cáp khác sẽ tạo ra một trục xương sống cơ điện an toàn, khoa học, dễ dàng cho việc bảo trì và nâng cấp bổ sung cáp sau này.
3. Kích thước khay cáp tiêu chuẩn và các loại vật liệu phổ biến
Để đáp ứng thiết kế của hàng ngàn công trình từ chung cư, văn phòng đến nhà máy công nghiệp nặng, khay cáp được sản xuất theo dải kích thước (Width x Height) và vật liệu đa dạng.

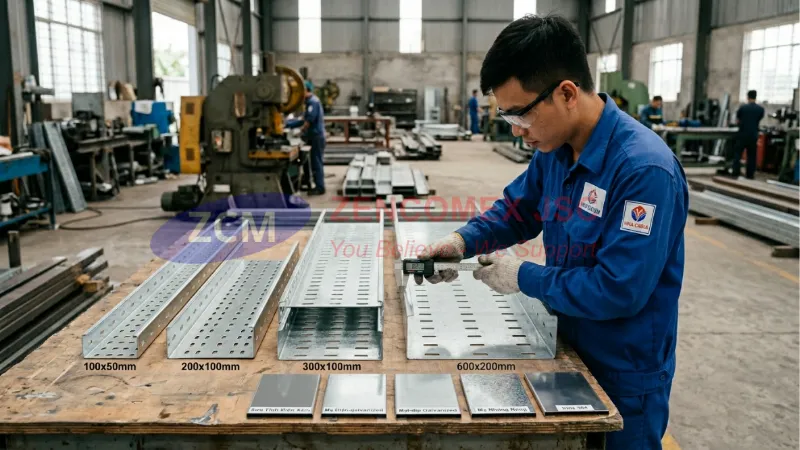

Các kích thước và vật liệu khay cáp điện phổ biến trong thi công cơ điện
3.1 Bảng kích thước khay cáp thông dụng (Khay cáp 100×50, 200×100, 300×100…)
Kích thước (W) và (H) quyết định sức chứa (Fill ratio) của khay. Độ dày tôn (T) quyết định độ cứng vững, chống võng sập. Dưới đây là bảng thông số tiêu chuẩn tại nhà máy:
| Kích thước (W x H) | Chiều dài tiêu chuẩn (L) | Độ dày vật liệu (T) | Ứng dụng phổ biến |
| 100×50 mm | 2.5m – 3.0m | 1.0mm, 1.2mm | Nhánh phụ cấp nguồn chiếu sáng, ổ cắm trần. |
| 200×100 mm | 2.5m – 3.0m | 1.2mm, 1.5mm | Tuyến hành lang, cấp nguồn cho các tủ điện tầng. |
| 300×100 mm | 2.5m – 3.0m | 1.2mm, 1.5mm | Trục chính gom cáp khu vực sản xuất nhẹ. |
| 400×100 mm | 2.5m – 3.0m | 1.5mm, 2.0mm | Phòng máy trung tâm, tủ điện phân phối MSB. |
| 600×200 mm | 2.5m – 3.0m | 1.5mm, 2.0mm, 2.5mm | Đi cáp động lực nhà máy công nghiệp lớn. |
3.2 Vật liệu gia công và bề mặt hoàn thiện
Dựa vào môi trường công trường, kỹ sư QS cần chỉ định đúng loại bề mặt để chống ăn mòn:
- Khay cáp sơn tĩnh điện: Gia công từ thép đen, phủ bột sơn tĩnh điện nung ở nhiệt độ cao. Bề mặt mịn, màu sắc linh hoạt (Ghi sáng, Cam PCCC). Dùng 100% trong nhà.
- Khay cáp mạ kẽm điện phân / Tôn tráng kẽm (Pre-galvanized): Gia công trực tiếp từ cuộn tôn mạ kẽm nhà máy. Màu bạc xỉn, chống gỉ mức khá, thích hợp cho tầng hầm xe, xưởng sản xuất khô ráo.
- Khay cáp mạ kẽm nhúng nóng (Hot-dip Galvanized): Phôi thép dày (tối thiểu 1.5mm) được dập lỗ, sau đó nhúng vào bể kẽm nóng 450°C theo chuẩn ASTM A123. Lớp mạ kẽm siêu dày, tuổi thọ trên 20 năm, chuyên trị môi trường ven biển, hóa chất, ngoài trời mưa nắng.
- Khay cáp Inox 304: Khả năng chống gỉ sét tuyệt đối, bề mặt sáng bóng dễ vệ sinh. Bắt buộc dùng cho nhà máy thực phẩm, dược phẩm, phòng sạch y tế.
4. Các phụ kiện khay cáp không thể thiếu khi thi công lắp đặt
Không một hệ thống dây dẫn nào có thể chạy trên một đường thẳng mãi mãi. Để men theo vách tường bê tông hoặc luồn lách qua các đường ống HVAC, hệ thống khay cáp đòi hỏi bộ linh kiện kết nối cơ khí đồng bộ.

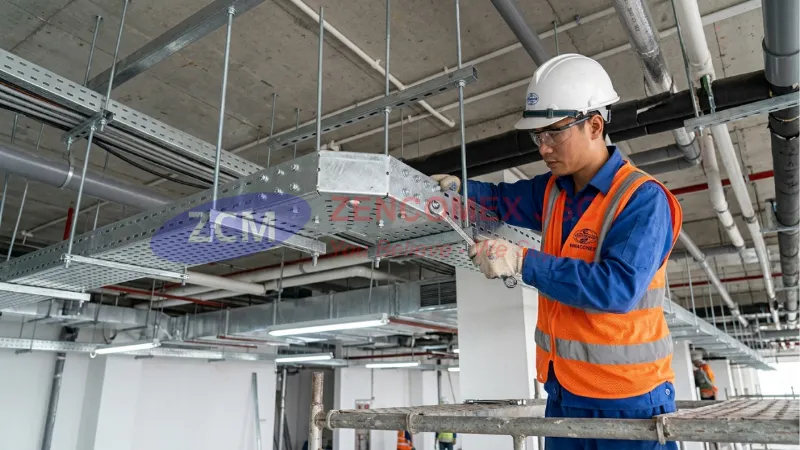

Thi công khay cáp điện đột lỗ với co ngang, tấm nối, ty ren và thanh Unistrut
4.1 Phụ kiện chuyển hướng (Co ngang, co lên, co xuống, co chữ T)
- Co ngang (Cút L): Bẻ hướng khay cáp góc 90 độ, 45 độ trên cùng một mặt phẳng ngang.
- Tê (Ngã 3) / Thập (Ngã 4): Phân chia hướng đi cáp ra nhiều nhánh tủ điện khác nhau.
- Co lên / Co xuống: Bẻ hướng khay thay đổi mặt phẳng cao độ (lách qua xà gồ hoặc cắm thẳng cáp xuống đáy tủ MSB).
4.2 Phụ kiện kết nối (Nối khay cáp, kẹp giữ khay cáp, ty ren treo)
- Tấm nối khay (Splice plate): Đi kèm với bulong M8x15 đầu dù (đầu nấm bo tròn quay vào trong) để ghép 2 đoạn khay dài 2.5m lại với nhau.
- Hệ treo đỡ: Thanh Unistrut V/U đột lỗ kết hợp ty ren M8/M10 bắt lên trần. Dùng bát kẹp khay (Hold-down kẹp) cố định thành khay vào giá đỡ để chống trượt. Để tra cứu và bóc tách đầy đủ danh mục bulong, giá đỡ đồng bộ, kỹ sư có thể tham khảo trực tiếp tại chuyên mục phụ kiện thang máng cáp.
5. Bảng báo giá khay cáp điện đột lỗ Zencomex mới nhất
Khác với các vật tư có sẵn như công tắc, ổ cắm, khay cáp đột lỗ là mặt hàng gia công đặc thù theo yêu cầu bản vẽ. Giá thành của một mét khay cáp bị chi phối bởi 3 yếu tố chính:
- Kích thước WxH và Độ dày tôn: Khay W300 sẽ tốn nhiều phôi thép hơn khay W100. Tôn dày 2.0mm chắc chắn có giá cao hơn tôn mỏng 1.0mm.
- Phương pháp bảo vệ bề mặt: Mạ kẽm nhúng nóng sẽ đôn chi phí lên cao nhất do kỹ thuật luyện kim phức tạp ở 450 độ C. Ngược lại, sơn tĩnh điện là giải pháp tối ưu chi phí dự toán nhất.
- Độ phức tạp của hệ thống lỗ đột và phụ kiện: Các loại khay cáp đột dập hoa văn đặc thù, ngã rẽ phi tiêu chuẩn yêu cầu cắt CNC laser sẽ có cấu thành giá khác biệt.
Chính vì vậy, để đảm bảo hồ sơ dự thầu chính xác và nhận mức chiết khấu thương mại tốt nhất cho tổng khối lượng, nhà thầu vui lòng gửi bản bóc tách vật tư BOQ mặt bằng để chúng tôi tính toán. Liên hệ Zencomex để nhận báo giá chi tiết, bóc tách phụ kiện trọn gói trong vòng 2 giờ làm việc.
6. Zencomex – Nhà máy sản xuất khay cáp điện uy tín, giá tốt tại TP.HCM
Việc mua phải vật tư mỏng, lỗ đột thủ công sắc nhọn sẽ gây nguy hiểm nghiêm trọng khi thợ điện thao tác kéo rải cáp. Là nhà sản xuất trực tiếp, Zencomex tự hào cung cấp giải pháp khay cáp điện đạt tiêu chuẩn thi công khắc khe nhất.
Năng lực sản xuất của Zencomex:
- Hệ thống máy CNC hiện đại: Sở hữu dàn máy đột dập CNC tự động, đảm bảo mọi lỗ thoát nhiệt trên bề mặt khay cáp đều nhẵn mịn, không có bavia (mạt sắt sắc) cào xước cáp. Độ dung sai kích thước chấn gập chỉ < 0.5mm.
- Kiểm định chất lượng nghiêm ngặt: Đầy đủ chứng chỉ Mill Test vật liệu đầu vào, chứng nhận đo độ dày lớp mạ ASTM A123 (đối với hàng nhúng nóng).
- Năng lực đáp ứng tiến độ: Hệ thống xưởng cán dập và buồng sơn quy mô lớn, cam kết cấp hàng dự án thần tốc toàn quốc, hỗ trợ giao hàng tận chân công trình.
