Trong các hệ thống cơ điện (M&E), việc lắp đặt máng cáp, ống nước, hệ thống điều hòa hay các thiết bị treo trần đều yêu cầu một giải pháp liên kết có khả năng chịu tải ổn định và đảm bảo an toàn lâu dài. Đối với kết cấu bê tông đặc, tắc kê đạn M10 là một trong những loại phụ kiện được sử dụng phổ biến nhờ khả năng tạo liên kết ren âm chắc chắn, thi công nhanh và phù hợp với nhiều hạng mục khác nhau.
Tuy nhiên, hiệu quả của tắc kê đạn không chỉ phụ thuộc vào chất lượng sản phẩm mà còn chịu ảnh hưởng rất lớn bởi quy trình khoan cấy, chiều sâu lỗ khoan, thao tác đóng nở và điều kiện bê tông. Chỉ cần thực hiện sai một bước nhỏ cũng có thể làm giảm đáng kể khả năng chịu tải của toàn bộ hệ thống treo.
Trong bài viết này, Zencomex sẽ hướng dẫn chi tiết về thông số kỹ thuật, cách đóng tắc kê đạn M10, tiêu chuẩn thử tải kéo và những lưu ý quan trọng giúp đảm bảo mối liên kết đạt lực giữ tối đa khi thi công trên trần bê tông.
Thông Số Bản Vẽ Kỹ Thuật Tắc Kê Đạn M10

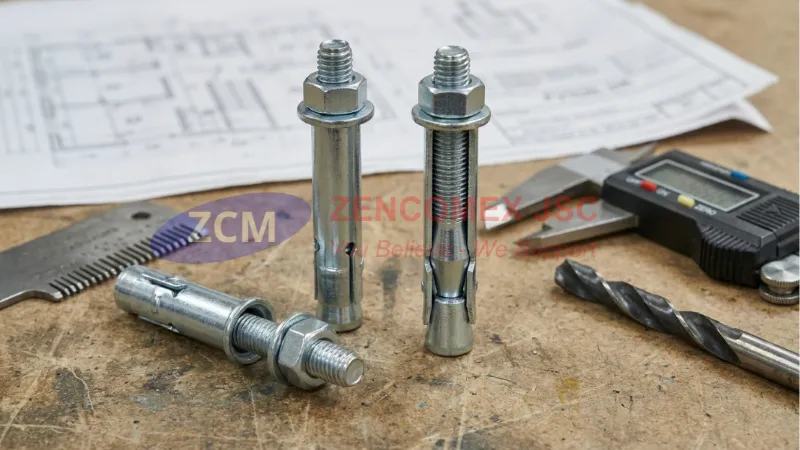

Tắc kê đạn M10 (Drop-in Anchor M10) là loại nở đóng có ren âm được thiết kế chuyên dụng để lắp đặt trên bê tông đặc. Sau khi được đóng nở đúng kỹ thuật, tắc kê tạo thành một điểm neo chắc chắn cho ty ren, bu lông hoặc các hệ giá đỡ treo trần.
Khác với các loại tắc kê nở ngoài, tắc kê đạn hoạt động theo nguyên lý giãn nở từ bên trong. Khi lõi nêm được đóng xuống, phần vỏ thép sẽ ép sát vào thành lỗ khoan, tạo lực ma sát lớn với bê tông và hình thành liên kết chịu tải.
Loại liên kết này được sử dụng rất nhiều trong:
- Hệ thống máng cáp.
- Giá đỡ ống nước.
- Hệ thống HVAC.
- Đường ống Chiller.
- Giá treo thiết bị cơ điện.
- Hệ thống phòng cháy chữa cháy.
Bạn có thể tham khảo đầy đủ quy cách và các kích thước của tắc kê đạn đang được Zencomex cung cấp để lựa chọn đúng chủng loại cho từng hạng mục.
Thông số kỹ thuật tiêu chuẩn của tắc kê đạn M10
| Thông số | Giá trị |
| Đường kính ren trong | M10 |
| Đường kính ngoài | 12 mm |
| Chiều dài tổng thể | 40 mm |
| Chiều sâu ren | 15 mm |
| Chiều dài nêm | Khoảng 12 mm |
Các thông số trên được thiết kế nhằm đảm bảo khả năng lắp ghép đồng bộ với ty ren M10 và đáp ứng yêu cầu chịu tải của các hệ thống treo trong công trình.

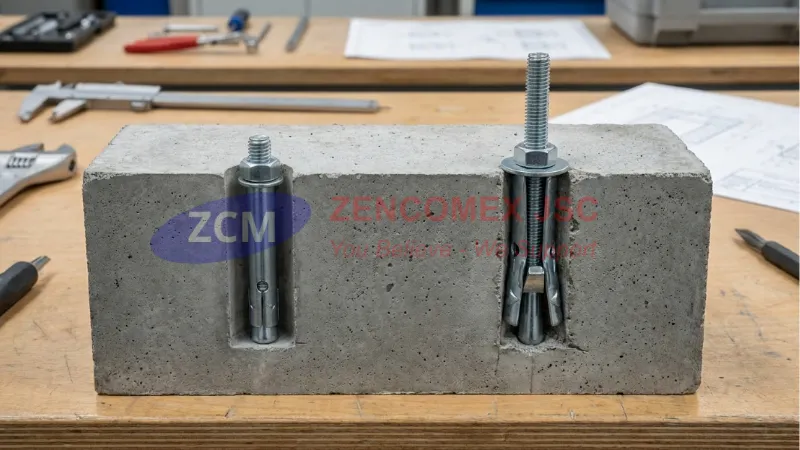

Nguyên lý làm việc
Sau khi được đặt vào lỗ khoan và đóng nở, phần nêm bên trong sẽ ép vỏ thép giãn đều ra bốn phía.
Lực ma sát giữa áo nở và thành bê tông chính là yếu tố giúp tắc kê chịu được tải trọng kéo và tải trọng cắt trong quá trình sử dụng.
Chính vì vậy, chất lượng lỗ khoan và thao tác đóng nở có ảnh hưởng trực tiếp đến khả năng làm việc của liên kết.
Quy Trình Cách Đóng Tắc Kê Đạn M10 Đạt Lực Giữ Tối Đa
Một trong những nguyên nhân khiến tắc kê đạn M10 không đạt đúng tải trọng thiết kế là quá trình thi công không tuân thủ đúng kỹ thuật. Trên thực tế, nhiều trường hợp tắc kê bị tuột khi treo tải không xuất phát từ chất lượng sản phẩm mà do lỗ khoan sai kích thước, bụi bê tông chưa được làm sạch hoặc phần nêm chưa được đóng hết hành trình.
Để đảm bảo lực giữ tối đa, các đơn vị thi công M&E thường thực hiện theo quy trình dưới đây.

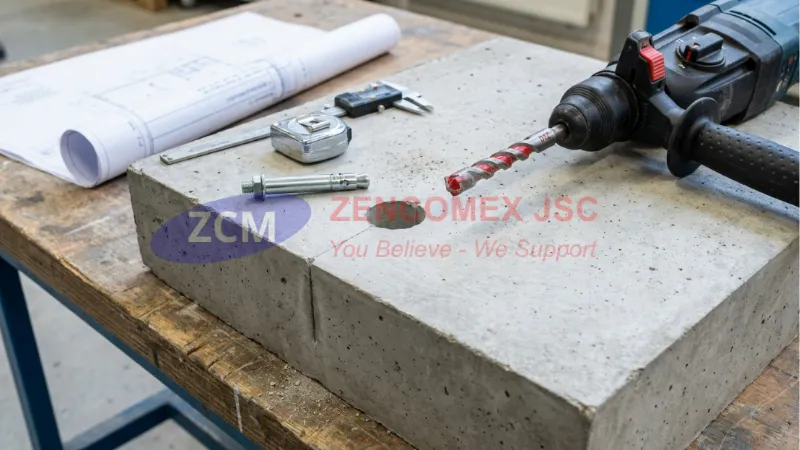

Bước 1: Khoan Tạo Lỗ Trên Bê Tông
Đầu tiên, cần sử dụng mũi khoan bê tông D12 để tạo lỗ đúng với kích thước của tắc kê đạn M10.
Thông số khuyến nghị:
| Hạng mục | Giá trị |
| Đường kính mũi khoan | 12 mm |
| Chiều sâu lỗ khoan | 40 – 42 mm |
| Góc khoan | 90° so với bề mặt bê tông |
Trong quá trình khoan cần giữ máy khoan vuông góc với bề mặt bê tông để tránh hiện tượng lỗ khoan bị loe hoặc lệch tâm.
Nếu lỗ khoan bị nghiêng, lực giãn nở sẽ không phân bố đều lên thành bê tông, làm giảm đáng kể khả năng chịu tải của tắc kê.
Bước 2: Vệ Sinh Lỗ Khoan
Đây là bước thường bị bỏ qua nhưng lại ảnh hưởng rất lớn đến khả năng làm việc của liên kết.
Sau khi khoan xong, bên trong lỗ sẽ còn lại:
- Bụi xi măng.
- Hạt cát.
- Mảnh bê tông vụn.
Nếu không vệ sinh sạch, lớp bụi này sẽ tạo thành một lớp đệm giữa áo nở và thành bê tông, làm giảm lực ma sát khi tắc kê giãn nở.

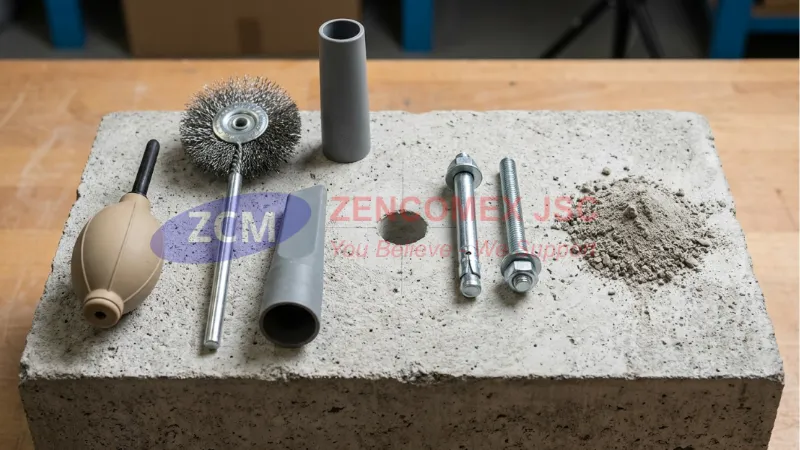

Để làm sạch lỗ khoan nên sử dụng:
- Bơm thổi bụi.
- Chổi cọ chuyên dụng.
- Máy hút bụi công nghiệp (đối với công trình lớn).
Thông thường nên thực hiện theo trình tự:
- Thổi bụi.
- Chải lỗ.
- Thổi bụi lần hai.
Quy trình này giúp loại bỏ gần như toàn bộ bụi bê tông còn bám bên trong.
💡 Kinh nghiệm từ Zencomex
Theo kinh nghiệm thi công thực tế, việc vệ sinh lỗ khoan đúng cách có thể giúp lực giữ của tắc kê tăng đáng kể so với trường hợp bỏ qua bước này. Đây cũng là yêu cầu bắt buộc trong nhiều tiêu chuẩn thi công neo cơ khí hiện nay.
Bước 3: Đóng Tắc Kê Vào Lỗ Khoan
Sau khi vệ sinh hoàn tất, đưa tắc kê vào lỗ với phần đầu nở hướng xuống dưới.
Dùng búa gõ đều cho đến khi:
- Mặt trên của tắc kê ngang bằng bề mặt bê tông.
- Không để tắc kê nhô lên.
- Không đóng quá sâu xuống dưới mặt bê tông.
Nếu đóng quá sâu, chiều dài ren làm việc sẽ bị giảm.
Ngược lại, nếu tắc kê còn nhô lên sẽ ảnh hưởng đến việc lắp bản mã hoặc giá đỡ sau này.

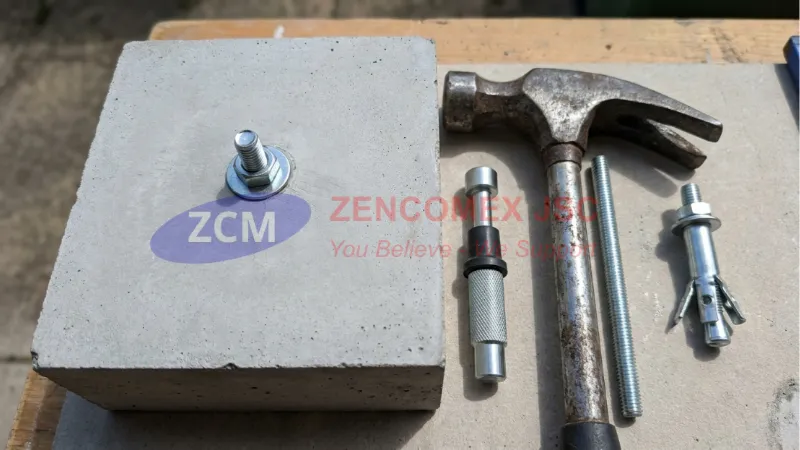

Bước 4: Đóng Nở Lõi Đạn
Đây là bước quyết định khả năng chịu tải của toàn bộ liên kết.
Sử dụng:
- Dụng cụ đóng nở chuyên dụng.
hoặc
- thanh ty ren M10 kết hợp với dụng cụ phù hợp để tác động vào lõi nêm.
Khi lõi nêm được đóng xuống:
- Áo thép bắt đầu giãn nở.
- Thành áo ép sát vào bê tông.
- Hình thành lực ma sát giữ tắc kê.
Sau khi hoàn tất, có thể thử vặn ty ren để kiểm tra.
Nếu tắc kê không xoay và không bị dịch chuyển thì liên kết đã đạt yêu cầu.
📌 Lưu ý kỹ thuật
Không nên đóng quá nhẹ hoặc quá mạnh.
Nếu lực đóng không đủ, phần áo nở sẽ chưa ép sát thành bê tông.
Ngược lại, nếu đóng quá mạnh có thể làm biến dạng phần ren hoặc gây nứt mép bê tông đối với các vị trí gần cạnh dầm.

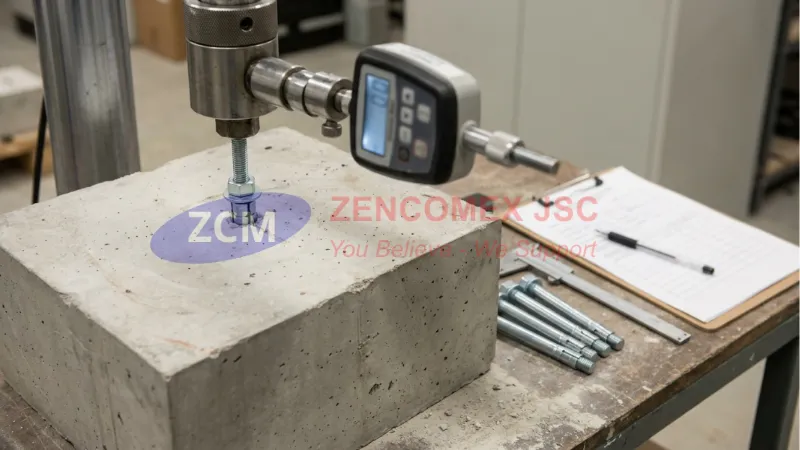

Tiêu Chuẩn Thử Tải Trọng Kéo Tắc Kê Đạn M10
Sau khi hoàn thành lắp đặt, các công trình có yêu cầu nghiệm thu thường tiến hành thử tải nhằm đánh giá khả năng chịu lực thực tế của liên kết.
Đối với hệ thống treo cơ điện, đây là bước rất quan trọng nhằm đảm bảo an toàn trước khi đưa vào vận hành.
Thông thường, việc thử tải được thực hiện theo các tiêu chuẩn như:
- TCVN 10568
- ETAG 001
Các tiêu chuẩn này quy định phương pháp kiểm tra tải trọng kéo, tải trọng cắt và đánh giá khả năng làm việc của hệ neo trong bê tông.
Tải trọng kéo tham khảo của tắc kê đạn M10
Khi lắp đặt trên bê tông đạt mác C30 và thi công đúng kỹ thuật, tắc kê đạn M10 có thể đạt:
| Thông số | Giá trị tham khảo |
| Tải trọng kéo giới hạn (Ultimate Load) | 16 – 18 kN |
| Tải trọng làm việc an toàn (SWL) | 4.2 – 5.5 kN |
| Khả năng treo tải tham khảo | Khoảng 420 – 550 kg |
Các giá trị trên chỉ mang tính chất tham khảo và có thể thay đổi theo:
- Cường độ bê tông.
- Chiều sâu lắp đặt.
- Khoảng cách giữa các điểm neo.
- Khoảng cách đến mép bê tông.
- Chất lượng thi công.
Trong thiết kế thực tế, kỹ sư luôn áp dụng hệ số an toàn thay vì sử dụng trực tiếp tải trọng phá hủy.
Liên Kết Với Ty Ren M10
Trong hầu hết các công trình cơ điện, sau khi tắc kê được đóng nở hoàn chỉnh, hệ thống sẽ được liên kết với thanh ty ren M10 có bước ren 1.5 mm.
Giải pháp này thường được sử dụng để treo:
- Máng cáp.
- Ống Chiller.
- Đường ống PCCC.
- Hệ thống HVAC.
- Giá đỡ thiết bị.
- Trần kỹ thuật.
Nhờ sử dụng ren hệ mét tiêu chuẩn, quá trình lắp đặt và thay thế phụ kiện sau này cũng trở nên thuận tiện hơn.
⚠ Lưu ý quan trọng
Không nên sử dụng tắc kê đạn M10 để treo tải vượt quá tải trọng thiết kế hoặc treo các thiết bị có tải trọng động lớn nếu chưa có tính toán của kỹ sư kết cấu. Đối với các hệ thống rung động liên tục như máy móc công nghiệp hoặc thiết bị quay, cần lựa chọn giải pháp neo phù hợp và thực hiện thử tải theo đúng yêu cầu của dự án.

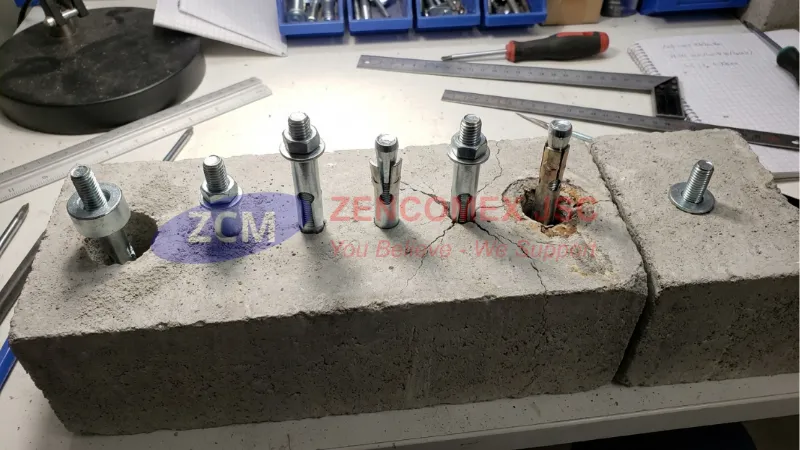

Những Lỗi Nghiêm Trọng Thường Gặp Khi Thi Công Tắc Kê Đạn M10
Mặc dù quy trình lắp đặt tắc kê đạn M10 tương đối đơn giản, nhưng trên thực tế vẫn có nhiều lỗi thi công khiến liên kết không đạt đúng khả năng chịu tải thiết kế. Những sai sót này thường không được phát hiện ngay sau khi lắp đặt mà chỉ xuất hiện khi hệ thống bắt đầu mang tải hoặc vận hành trong thời gian dài.
Việc nhận biết sớm các lỗi dưới đây sẽ giúp đơn vị thi công hạn chế rủi ro và đảm bảo an toàn cho toàn bộ hệ thống treo.
Khoan Sai Kích Thước Lỗ
Đây là lỗi phổ biến nhất khi thi công.
Một số trường hợp sử dụng:
- Mũi khoan đã bị mòn.
- Mũi khoan sai kích thước.
- Khoan không đúng chiều sâu.
đều có thể ảnh hưởng trực tiếp đến khả năng giãn nở của tắc kê.
Nếu đường kính lỗ nhỏ hơn tiêu chuẩn:
- Khó đóng tắc kê.
- Dễ biến dạng vỏ thép.
- Khó đóng hết phần nêm.
Ngược lại, nếu lỗ khoan quá lớn:
- Áo nở không ép sát thành bê tông.
- Lực ma sát giảm.
- Khả năng chịu tải giảm đáng kể.
Đối với tắc kê đạn M10, nên sử dụng mũi khoan D12 còn sắc và đảm bảo chiều sâu lỗ khoảng 40–42 mm.
Không Vệ Sinh Bụi Bê Tông
Sau khi khoan, bên trong lỗ luôn tồn tại bụi xi măng và các hạt bê tông nhỏ.
Nếu bỏ qua bước vệ sinh, lớp bụi này sẽ hoạt động như một lớp ngăn cách giữa áo nở và thành bê tông.
Hậu quả:
- Giảm lực ma sát.
- Tắc kê dễ bị trượt khi chịu tải.
- Khả năng chịu kéo giảm rõ rệt.
Đây là lỗi rất phổ biến tại các công trình thi công với tiến độ gấp, khi công nhân bỏ qua bước làm sạch để tiết kiệm thời gian.
Đóng Chưa Hết Hành Trình Của Lõi Nêm
Một lỗi khác thường gặp là chỉ đóng nhẹ phần lõi nêm.
Khi đó:
- Áo thép chưa giãn hết.
- Tắc kê vẫn bám vào bê tông nhưng lực giữ chưa đạt thiết kế.
Trong điều kiện chưa treo tải, liên kết có thể vẫn ổn định.
Tuy nhiên, khi hệ thống bắt đầu mang tải trọng lớn hoặc xuất hiện rung động liên tục, tắc kê rất dễ bị trượt hoặc tuột khỏi lỗ khoan.
Thi Công Trên Bê Tông Không Đạt Cường Độ
Tắc kê đạn chỉ hoạt động hiệu quả khi được lắp đặt trên bê tông đặc đạt cường độ yêu cầu.
Nếu thi công trên:
- Bê tông chưa đủ tuổi.
- Bê tông bị rỗ.
- Bê tông nứt.
- Bê tông cường độ thấp.
khả năng chịu tải sẽ giảm đáng kể dù sản phẩm và quy trình lắp đặt hoàn toàn đúng kỹ thuật.
Vì vậy, trước khi thi công cần kiểm tra tình trạng thực tế của nền bê tông, đặc biệt đối với các công trình cải tạo hoặc công trình đã đưa vào sử dụng nhiều năm.
⚠ Lưu ý từ Zencomex
Không nên tận dụng lại lỗ khoan cũ đã từng lắp tắc kê đạn. Sau khi áo nở đã giãn hết hành trình, thành bê tông tại vị trí đó đã bị biến dạng cục bộ. Nếu tiếp tục sử dụng lại lỗ cũ, lực giữ sẽ không còn đảm bảo như ban đầu.
Câu Hỏi Thường Gặp (FAQ)
Không. Tắc kê đạn M10 được thiết kế để làm việc trên bê tông đặc có cường độ tối thiểu từ C20/25 trở lên. Đối với trần thạch cao, gạch rỗng hoặc bê tông khí chưng áp (AAC), cần sử dụng các loại tắc kê chuyên dụng phù hợp với từng loại vật liệu nền.
Sau khi phần áo nở đã giãn hết hành trình, tắc kê đạn được xem là liên kết cố định. Nếu không còn sử dụng, bạn chỉ nên tháo thanh ty ren hoặc bu lông ra, sau đó cắt phần tắc kê nhô lên (nếu có) và xử lý bề mặt bằng vữa hoặc keo epoxy. Không nên cố gắng rút toàn bộ tắc kê ra khỏi bê tông vì có thể làm hỏng kết cấu nền.
Để đảm bảo khả năng chịu lực, chiều sâu ăn ren tối thiểu nên đạt khoảng 15 mm, tương đương khoảng 1,5 lần đường kính ren. Nếu chiều sâu ăn ren quá ngắn, liên kết sẽ giảm khả năng chịu tải và dễ xảy ra hiện tượng tuôn ren khi làm việc lâu dài.
Đối với các công trình dân dụng nhỏ, việc thử tải thường không bắt buộc. Tuy nhiên, với hệ thống treo máng cáp, HVAC, PCCC hoặc các dự án yêu cầu nghiệm thu theo tiêu chuẩn, nên thực hiện thử tải ngẫu nhiên trên một số điểm neo để kiểm tra chất lượng thi công trước khi đưa công trình vào sử dụng.
Có. Miễn là bu lông sử dụng đúng ren hệ mét M10 và có chiều dài ăn ren phù hợp với chiều sâu ren của tắc kê. Tuy nhiên, trong các hệ thống treo trần cơ điện, thanh ty ren vẫn là giải pháp được sử dụng phổ biến hơn nhờ khả năng điều chỉnh cao độ linh hoạt.
Nếu thi công trên bê tông đã đạt đủ cường độ thiết kế và quy trình đóng nở được thực hiện đúng kỹ thuật, tắc kê đạn có thể chịu tải ngay sau khi hoàn thành lắp đặt. Tuy nhiên, đối với các công trình quan trọng hoặc tải trọng lớn, nên kiểm tra lại toàn bộ hệ thống trước khi đưa vào vận hành chính thức.
