Trong cấu trúc cơ điện (M&E) của các tòa nhà cao tầng, trung tâm dữ liệu hay nhà xưởng công nghiệp, thanh thẳng thang cáp điện được ví như “xương sống” chịu lực, gánh vác toàn bộ hệ thống dây dẫn và cáp động lực tải trọng lớn. Với thiết kế dạng mở thông thoáng tối ưu giúp triệt tiêu nhiệt lượng vận hành, kết hợp cùng công nghệ gia công gân gia cường kiên cố, sản phẩm mang đến giải pháp bảo vệ đường truyền dòng điện an toàn tuyệt đối. Hãy cùng Zencomex khám phá chi tiết về đặc điểm cấu tạo, thông số quy cách tiêu chuẩn và các giải pháp bề mặt bền bỉ giúp tối ưu hóa 100% quy trình thi công hệ thống treo đỡ cáp điện ngay trong bài viết dưới đây.
ĐẶC ĐIỂM CẤU TẠO VÀ ƯU ĐIỂM KỸ THUẬT VƯỢT TRỘI

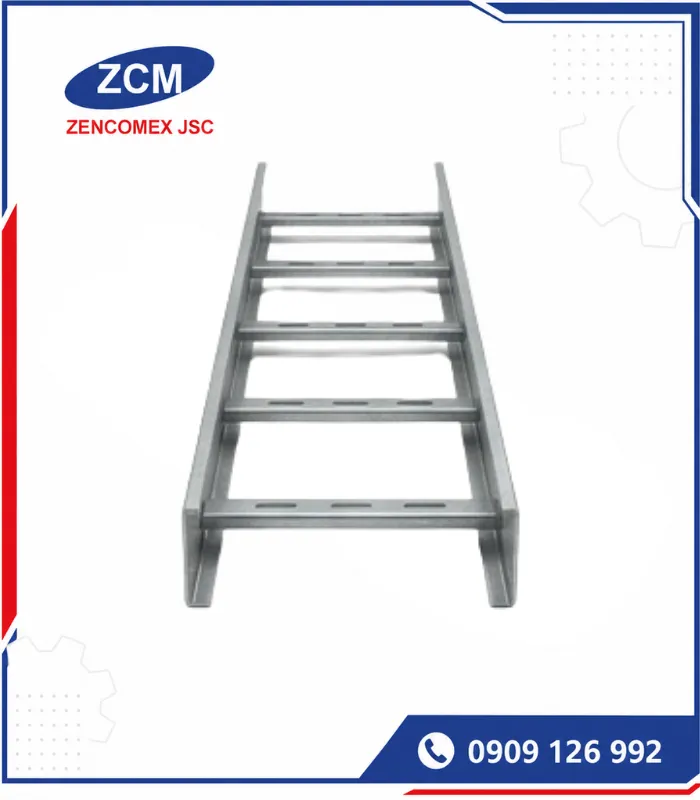

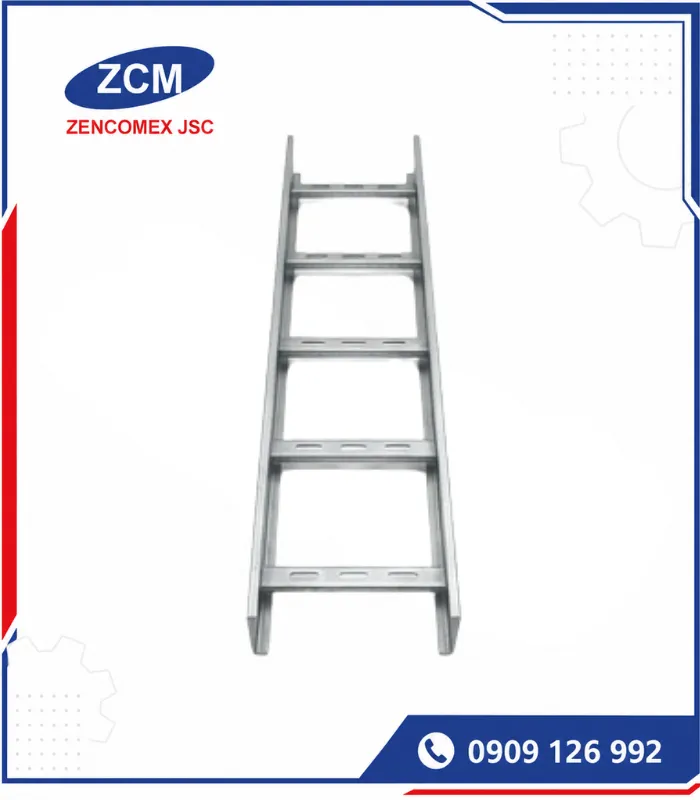

Thanh thẳng thang cáp điện đóng vai trò như xương sống nâng đỡ toàn bộ hệ thống dây dẫn nặng trong các hành lang kỹ thuật công nghiệp. Khác với máng cáp dạng kín, kết cấu dạng thang mở của thiết bị mang lại sự thông thoáng tuyệt đối, cho phép dòng không khí đối lưu liên tục để làm mát các bó cáp điện động lực sinh nhiệt cao khi vận hành. Thành thang được gia công chấn cạnh chuẩn xác với kết cấu có gân gia cường ở biên dạng cao 100 mm , kết hợp với hệ thống thanh rung đục lỗ định vị khoảng cách đều đặn, tạo nên một bệ đỡ chịu lực cơ học vô cùng kiên cố.

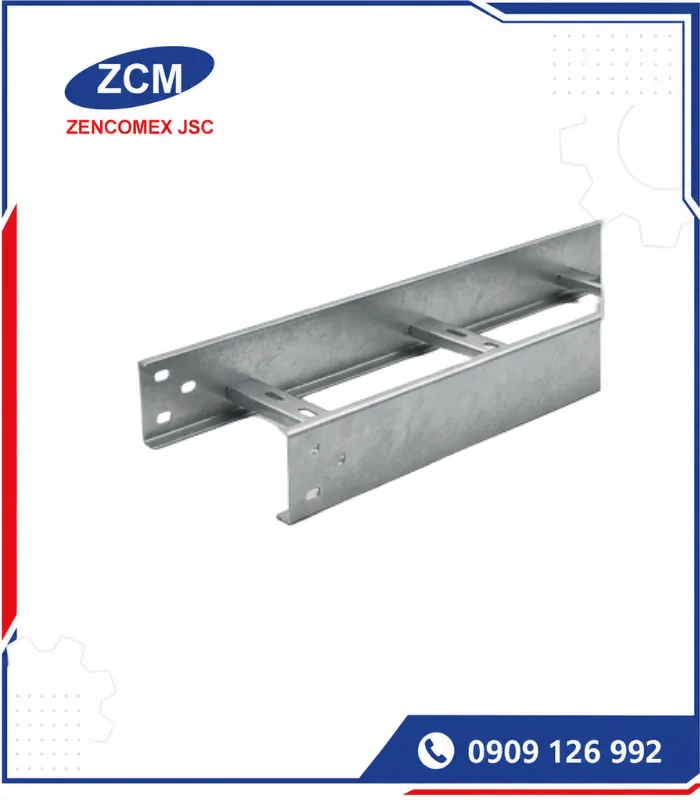

Mỗi đoạn thanh thẳng sở hữu chiều dài tối ưu 2.500 mm hoặc 3.000 mm , hai đầu được thiết kế sẵn các hàng lỗ ô van kích thước 15×9. Quy cách đồng bộ này giúp việc liên kết ghép nối giữa các phân đoạn bằng miếng nối thang cáp và bulong đầu dù cổ vuông M8x12 trở nên nhanh chóng, chắc chắn, không bị lệch tâm và đảm bảo tính liên tục về khả năng truyền tải lực cũng như liên kết nối đất an toàn. Với độ dày linh hoạt từ 1.0 mm đến 2.5 mm, các kỹ sư cơ điện dễ dàng tính toán, bóc tách vật tư sao cho phù hợp với mật độ dây cáp và khoảng cách giữa các giá đỡ giá treo chịu lực thực tế tại công trường.
CHẤT LIỆU CAO CẤP, CÔNG NGHỆ BỀ MẶT BỀN BỈ VỚI THỜI GIAN
Sản phẩm được chế tạo dựa trên các nguồn phôi vật liệu tuyển chọn nghiêm ngặt như tôn kẽm cuộn cứng (GI), tôn đen xử lý bề mặt cao cấp, thép hợp kim Zam thế hệ mới và thép không rỉ SUS304 hoặc SUS316 siêu bền. Đối với các hạng mục lắp đặt trong nhà hoặc hành lang kỹ thuật tiêu chuẩn, bề mặt sơn tĩnh điện (Power coated) luôn là lựa chọn hoàn hảo nhờ lớp màng nhựa polyme bám dính cực tốt, chống trầy xước và bảng màu sắc đa dạng như xám, cam, trắng, xanh giúp phân tách các tuyến cáp động lực, cáp điều khiển hoặc hệ thống điện nhẹ một cách khoa học.
Tại các môi trường khắc nghiệt như nhà máy hóa chất, khu vực sát biển, trạm biến áp ngoài trời hay công trình ngầm, dòng sản phẩm mạ kẽm nhúng nóng đạt tiêu chuẩn quốc tế giúp bảo vệ kết cấu thép bên trong khỏi hiện tượng oxy hóa ăn mòn lõi kim loại. Ngoài ra, chất liệu thép không rỉ Inox 304/316 tự nhiên bền bỉ, không bị han rỉ dưới tác động trực tiếp của hóa chất hay độ ẩm cao là giải pháp vật liệu tối ưu cho các nhà máy sản xuất thực phẩm, dược phẩm hoặc phòng sạch công nghiệp đòi hỏi tính kháng khuẩn và vệ sinh nghiêm ngặt.
THIẾT KẾ THÔNG MINH, TỐI ƯU HÓA QUY TRÌNH THI CÔNG HỆ THỐNG M&E
Một trong những điểm cộng lớn nhất của thanh thẳng thang cáp điện là khả năng kết nối và chuyển hướng cực kỳ linh hoạt. Sản phẩm được thiết kế để kết hợp đồng bộ hoàn hảo với toàn bộ dải phụ kiện chuyên dụng như co lên, co xuống, co ngang 90 độ, co chữ T (ngã 3), co ngã tư hay co giảm đều. Toàn bộ quy trình cố định hệ thống được thực hiện thông qua liên kết bằng bulong, tán và long đền M8 chuyên dụng, loại bỏ hoàn toàn các thao tác hàn cắt phức tạp phát sinh tia lửa điện nguy hiểm tại công trường.
Sự linh hoạt trong lắp đặt còn được thể hiện qua khả năng định vị trên nhiều dạng địa hình kiến trúc khác nhau. Hệ thống thang cáp có thể treo trần bằng thanh ty ren kết hợp thanh U lỗ, kẹp xà gồ, hoặc cố định chạy dọc vách tường thông qua eke gắn tường kỹ thuật. Khi cần thay đổi kết cấu kiến trúc tòa nhà hoặc bóc tách bổ sung thêm số lượng tuyến cáp điện mới phát sinh, thiết kế mở của thang cáp giúp các kỹ sư chỉ cần đặt trực tiếp dây cáp lên thanh rung và cố định lại bằng dây rút định vị, bỏ qua hoàn toàn các công đoạn luồn rút dây phức tạp như khi sử dụng hệ thống ống luồn dây truyền thống.
ỨNG DỤNG THỰC TẾ TRÊN CÔNG TRƯỜNG VÀ GIẢI PHÁP ĐỒNG BỘ
Thanh thẳng thang cáp điện xuất hiện phổ biến trong hầu hết các công trình xây dựng có quy mô từ vừa đến lớn như tòa nhà cao tầng, trung tâm thương mại, chung cư cao cấp, hệ thống nhà xưởng, khu chế xuất và trung tâm dữ liệu (Data Center). Thiết bị được ứng dụng chủ yếu tại các trục kỹ thuật điện đứng (phòng riser) để đi các đường cáp nặng cấp nguồn chính từ tủ điện tổng (MSB) lên các tầng, hoặc chạy ngang trên trần kỹ thuật của các tầng hầm để phân phối cáp đến các tủ phân phối nhánh.
Để đạt được hiệu quả vận hành tối đa và tối ưu hóa chi phí đầu tư, bộ phận mua hàng của nhà thầu nên tính toán đồng bộ sản phẩm cùng với các cấu kiện liên quan. Ví dụ, tại các phân đoạn cáp đi vào không gian hẹp hoặc yêu cầu che chắn tuyệt đối khỏi bụi bẩn, côn trùng, khách hàng có thể tích hợp lắp đặt thêm nắp đậy bảo vệ. Việc đồng bộ hóa quy cách kích thước, vật liệu và kiểu xử lý bề mặt ngay từ giai đoạn đặt hàng giúp loại bỏ hoàn toàn rủi ro sai lệch độ dày hay dung sai, đảm bảo tiến độ nghiệm thu bàn giao hạng mục cơ điện của dự án diễn ra thuận lợi.
TẠI SAO NÊN CHỌN VẬT TƯ CƠ ĐIỆN TẠI ZENCOMEX
Khi hợp tác cùng Zencomex, quý nhà thầu và chủ đầu tư sẽ được tiếp cận giải pháp cung ứng vật tư cơ điện toàn diện, chuẩn hóa tuyệt đối về thông số kỹ thuật, vật liệu nền và chất lượng bề mặt hoàn thiện hoàn hảo. Chúng tôi cam kết mang đến những sản phẩm thang cáp điện sắc nét, các mối chấn cạnh phẳng góc giúp triệt tiêu hoàn toàn các gờ kim loại sắc nhọn, bảo vệ an toàn cho lớp vỏ dây cáp điện không bị trầy xước trong suốt quá trình kéo rải cáp thi công.
Zencomex hỗ trợ tư vấn chuyên sâu, bóc tách khối lượng bản vẽ kỹ thuật chi tiết, tối ưu hóa các phương án xử lý bề mặt theo đúng điều kiện lắp đặt thực tế của công trình nhằm tiết kiệm ngân sách nhất cho doanh nghiệp. Toàn bộ các lô hàng xuất xưởng đều đi kèm đầy đủ chứng chỉ chất lượng, giấy tờ CO/CQ hợp chuẩn, hỗ trợ giao hàng nhanh chóng đến chân công trình. Bên cạnh dòng thang cáp trục thẳng, quý khách có thể tham khảo thêm danh mục giải pháp thang mang cap đa quy cách của chúng tôi để đồng bộ toàn bộ cấu kiện phụ trợ và vật tư kết nối cho dự án.
Để nhận ngay báo giá ưu đãi và hỗ trợ giải đáp mọi thắc mắc về quy cách sản xuất thanh thẳng thang cáp điện, quý khách hàng vui lòng liên hệ trực tiếp với Zencomex qua hotline 0909126992 hoặc để lại thông tin trao đổi trên website zencomex.vn. Đội ngũ kỹ sư và chuyên viên kinh doanh giàu kinh nghiệm của chúng tôi luôn sẵn sàng phục vụ 24/7.
