Ống Thép Luồn Dây Điện RSC & BS4568: Tiêu Chuẩn, Độ Dày & Báo Giá

20 0

Ống thép luồn dây điện RSC là dòng ống kim loại thành dày dùng để bảo vệ dây và cáp điện tại các khu vực có nguy cơ va đập cơ học cao, môi trường công nghiệp hoặc tuyến điện cần độ bền lớn hơn EMT và IMC. Nhờ thân ống cứng, liên kết ren chắc chắn và lớp mạ bảo vệ, RSC thường được sử dụng trong nhà máy, tầng hầm, khu kỹ thuật, trạm điện và các tuyến ngoài trời.

Bên cạnh hệ RSC theo tiêu chuẩn Mỹ, thị trường M&E Việt Nam cũng thường sử dụng cách gọi ống thép BS4568 Class 3 và Class 4 cho nhóm ống thép ren theo hệ tiêu chuẩn Anh. Trong đó, Class 4 thường được ưu tiên ở môi trường ngoài trời hoặc khu vực cần khả năng chống ăn mòn cao hơn.

Bài viết dưới đây tập trung vào sự khác biệt giữa RSC, BS4568, EMT và IMC, đồng thời cung cấp bảng kích thước, độ dày tham khảo và các phụ kiện cần thiết khi thi công.

Ống Thép Luồn Dây Điện RSC Và BS4568 Là Gì?

Ống thép RSC – Rigid Steel Conduit

RSC là viết tắt của Rigid Steel Conduit, thuộc nhóm ống thép luồn dây điện cứng, thành dày và sử dụng đầu ren để kết nối.

Các tiêu chuẩn thường được viện dẫn gồm:

UL 6.
ANSI C80.1.
Tiêu chuẩn hoặc yêu cầu kỹ thuật tương đương của dự án.

Đặc điểm của RSC:

Thành ống dày.
Khả năng chịu va đập cơ học cao.
Hai đầu ren.
Liên kết bằng coupling ren.
Có thể mạ kẽm bảo vệ bề mặt.
Phù hợp với tuyến điện công nghiệp và ngoài trời khi thiết kế cho phép.

Dòng ống thép luồn dây điện loại cứng RSC phù hợp cho các hạng mục yêu cầu độ cứng cơ học cao hơn ống EMT thông thường.

Ống thép BS4568

BS4568 là hệ tiêu chuẩn của Anh từng được sử dụng rộng rãi cho ống thép luồn dây điện và phụ kiện ren.

Trong thực tế thương mại tại Việt Nam, người mua thường gặp hai cách gọi:

BS4568 Class 3.
BS4568 Class 4.

Class 4 thường được hiểu là cấu hình có mức bảo vệ chống ăn mòn cao hơn, phù hợp hơn với môi trường ngoài trời hoặc khu vực ẩm.

Cần lưu ý rằng các dự án mới có thể viện dẫn BS EN 61386 hoặc tiêu chuẩn hiện hành khác thay vì BS4568 cũ. Vì vậy, khi đặt hàng nên đối chiếu đúng tiêu chuẩn được ghi trong specification của công trình.

So Sánh RSC, IMC Và EMT

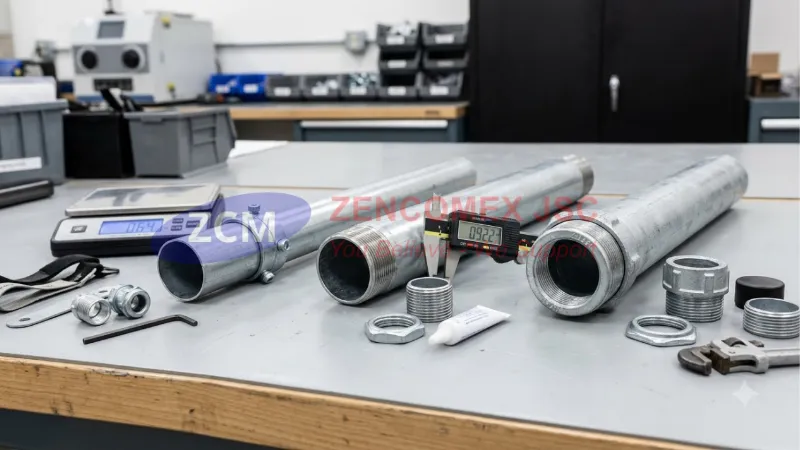

So sánh độ dày, trọng lượng và kiểu nối của ống EMT, IMC và RSC_6 Ba loại ống này đều dùng để bảo vệ dây điện nhưng khác nhau rõ về độ dày và phương pháp kết nối.

Tiêu chí	EMT	IMC	RSC
Tên đầy đủ	Electrical Metallic Tubing	Intermediate Metal Conduit	Rigid Steel Conduit
Độ dày	Mỏng nhất	Trung bình	Dày nhất
Kiểu nối	Connector/coupling không ren	Ren	Ren
Khả năng chịu va đập	Trung bình	Cao	Rất cao
Trọng lượng	Nhẹ	Trung bình	Nặng
Thi công	Nhanh	Trung bình	Chậm hơn
Ứng dụng	Trong nhà, M&E thông dụng	Công nghiệp, ngoài trời	Công nghiệp nặng, tuyến cần bảo vệ cao

Khi nào chọn EMT?

EMT phù hợp với:

Văn phòng.
Tòa nhà.
Trần kỹ thuật.
Hệ điện nhẹ.
Tuyến đi nổi trong môi trường ít va đập.

Ưu điểm lớn nhất là nhẹ và thi công nhanh.

Khi nào chọn IMC?

IMC phù hợp khi cần:

Chịu lực cao hơn EMT.
Hệ ren chắc chắn.
Lắp đặt công nghiệp.
Ngoài trời trong điều kiện phù hợp.
Giảm trọng lượng so với RSC.

Khi nào chọn RSC?

RSC phù hợp với:

Nhà máy công nghiệp.
Trạm điện.
Khu vực có nguy cơ va đập mạnh.
Tuyến điện đặt thấp hoặc gần máy móc.
Công trình có yêu cầu bảo vệ cơ khí cao.
Tuyến ngoài trời có lớp bảo vệ chống ăn mòn phù hợp.

Khách hàng có thể xem thêm danh mục ống thép luồn dây điện để so sánh RSC, IMC, EMT và các phụ kiện liên quan.

Ưu Điểm Của Ống Thép Thành Dày RSC Và BS4568

Khả năng bảo vệ cơ học cao

Thành ống dày giúp RSC chống lại:

Va đập.
Đè ép.
Tác động trong khu vực sản xuất.
Nguy cơ cáp bị cắt hoặc móp.
Tải cơ học tại tuyến đi nổi.

Đây là lợi thế quan trọng trong nhà máy nơi tuyến điện có thể đi gần máy móc, xe nâng hoặc kết cấu thép.

Hạn chế cháy lan tốt hơn ống nhựa

Ống thép không cháy như vật liệu nhựa và không tạo khói do bản thân ống khi gặp nhiệt.

Tuy nhiên, sử dụng RSC không đồng nghĩa toàn bộ hệ thống đạt chuẩn chống cháy nổ. Với khu vực nguy hiểm cháy nổ, cần đồng bộ:

Hộp nối.
Connector.
Sealing fitting.
Thiết bị điện.
Cấp bảo vệ.
Tiêu chuẩn phòng nổ của toàn hệ thống.

Chống nhiễu điện từ

Khi được liên kết liên tục và tiếp địa đúng cách, ống thép có thể hỗ trợ che chắn nhiễu điện từ tốt hơn ống nhựa.

Điều này hữu ích với:

Cáp điều khiển.
Cáp tín hiệu.
Hệ thống tự động hóa.
Nhà máy có nhiều biến tần và motor.

Khả năng chống ăn mòn

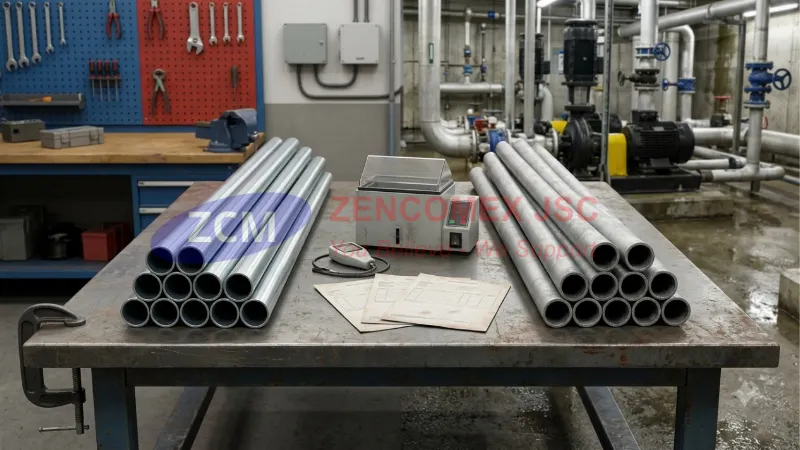

So sánh ống thép BS4568 Class 3 và Class 4 theo mức bảo vệ chống ăn mòn và môi trường sử dụng_1 Ống mạ kẽm có khả năng chống oxy hóa tốt hơn thép đen.

Mạ kẽm nhúng nóng phù hợp hơn với:

Ngoài trời.
Khu vực độ ẩm cao.
Nhà máy xử lý nước.
Môi trường công nghiệp.

Tuy nhiên, không nên coi mạ kẽm nhúng nóng là “chống ăn mòn tuyệt đối” trong môi trường hóa chất hoặc nước biển. Với điều kiện đặc biệt cần đánh giá thêm cấp vật liệu và lớp phủ.

Bảng Kích Thước Ống RSC Từ 1/2 Inch Đến 4 Inch

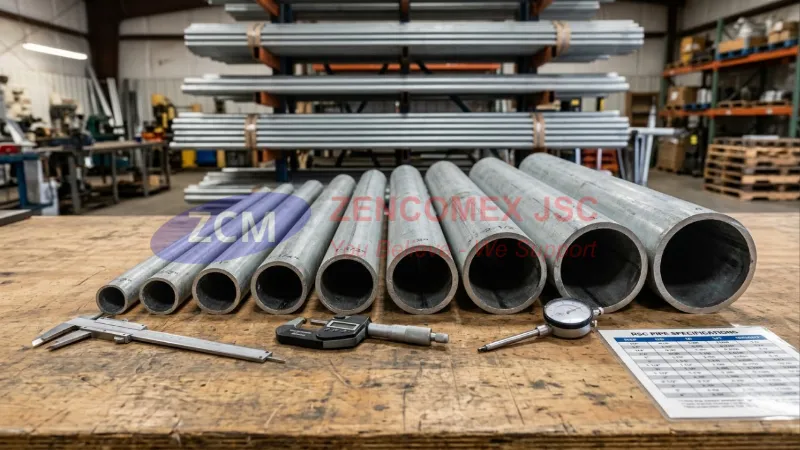

Các kích thước ống RSC từ 1_2 inch đến 4 inch với đường kính và chiều dày thành khác nhau_2 Thông số dưới đây mang tính tham khảo theo nhóm kích thước thương mại phổ biến. Sai số thực tế phụ thuộc tiêu chuẩn và nhà sản xuất.

Kích thước danh nghĩa	DN tham khảo	Đường kính ngoài OD tham khảo	Phạm vi sử dụng
1/2″	DN15	~21,3 mm	Nhánh điện nhỏ
3/4″	DN20	~26,7 mm	Tuyến điện điều khiển
1″	DN25	~33,4 mm	Cáp nguồn nhỏ
1-1/4″	DN32	~42,2 mm	Nhà máy, M&E
1-1/2″	DN40	~48,3 mm	Tuyến cáp công nghiệp
2″	DN50	~60,3 mm	Tuyến nguồn lớn
2-1/2″	DN65	~73 mm	Cáp động lực
3″	DN80	~88,9 mm	Trục điện công nghiệp
4″	DN100	~114,3 mm	Tuyến cáp lớn

Độ dày ống RSC

RSC có thành dày hơn EMT và IMC. Độ dày cụ thể thay đổi theo kích thước danh nghĩa và tiêu chuẩn sản xuất.

Có thể hiểu theo nguyên tắc:

Kích thước nhỏ có thành dày vài milimet.
Đường kính càng lớn thì chiều dày danh nghĩa thường tăng.
Không nên lấy một con số duy nhất áp dụng cho toàn dải 1/2″–4″.

Khi lập BOQ, nên yêu cầu nhà cung cấp cung cấp:

OD.
ID.
Độ dày thành.
Trọng lượng kg/m.
Chiều dài cây.
Loại mạ.
Tiêu chuẩn sản xuất.

Chiều dài cây

Chiều dài thương mại thường gặp:

Khoảng 3,0 m.
Khoảng 3,05 m.
Hoặc theo tiêu chuẩn và nhà sản xuất.

Nếu dự án yêu cầu chiều dài cụ thể, nên ghi rõ trong hồ sơ đặt hàng thay vì chỉ dùng tên RSC.

Báo Giá Ống Thép Luồn Dây Điện RSC Và BS4568

Giá phụ thuộc vào:

Đường kính.
Độ dày.
Trọng lượng thép.
Tiêu chuẩn.
Loại mạ.
Chiều dài cây.
Số lượng.
Phụ kiện đi kèm.
Hồ sơ CO/CQ.

Bảng báo giá tham khảo

Sản phẩm	Quy cách	Hoàn thiện	Giá tham khảo
RSC 1/2″	DN15	Mạ kẽm	Liên hệ
RSC 3/4″	DN20	Mạ kẽm	Liên hệ
RSC 1″	DN25	Mạ kẽm	Liên hệ
RSC 1-1/4″	DN32	Mạ kẽm	Liên hệ
RSC 1-1/2″	DN40	Mạ kẽm	Liên hệ
RSC 2″	DN50	Mạ kẽm	Liên hệ
RSC 2-1/2″	DN65	Mạ kẽm	Liên hệ
RSC 3″	DN80	Mạ kẽm	Liên hệ
RSC 4″	DN100	Mạ kẽm	Liên hệ
BS4568 Class 3	Theo size	Theo tiêu chuẩn	Liên hệ
BS4568 Class 4	Theo size	Mạ bảo vệ cao hơn	Liên hệ

Khi yêu cầu báo giá, khách hàng nên gửi:

Loại RSC hay BS4568.
Size inch hoặc DN.
Class hoặc tiêu chuẩn yêu cầu.
Chiều dài cây.
Loại mạ.
Số lượng.
Danh sách phụ kiện.
Yêu cầu CO/CQ.

Phụ Kiện Ống Thép Luồn Dây Điện RSC Và BS4568

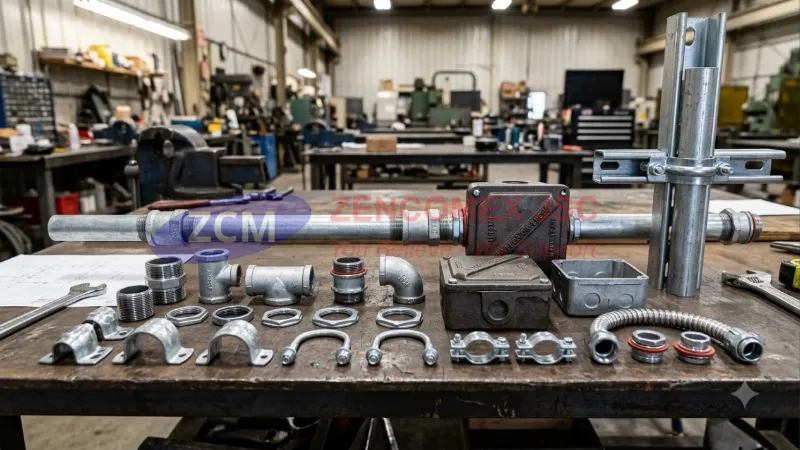

Các phụ kiện coupling, connector, locknut, bushing, co ren và kẹp giữ dùng cho ống RSC và BS4568_3 Hệ thống ống thép chỉ hoạt động đúng khi phụ kiện đồng bộ về ren và kích thước.

Các phụ kiện thường dùng gồm:

Coupling ren.
Connector.
Locknut.
Bushing.
Co ren.
Hộp nối.
Kẹp giữ ống.
U-bolt.
Saddle.
Đầu nối mềm.
Sealing fitting khi có yêu cầu đặc biệt.

Coupling ren

Coupling dùng để nối hai đoạn ống RSC với nhau.

Yêu cầu:

Cùng cỡ ren.
Siết đủ lực.
Không lệch tâm.
Không làm hỏng lớp mạ.
Đảm bảo liên tục điện nếu hệ thống yêu cầu tiếp địa qua thân ống.

Connector

Connector dùng để nối ống vào:

Tủ điện.
Hộp nối.
Enclosure.
Junction box.

Trong môi trường ngoài trời, cần chọn loại có cấp bảo vệ phù hợp thay vì dùng connector trong nhà.

Kẹp giữ ống

Kẹp có nhiệm vụ cố định tuyến ống lên:

Tường.
Dầm thép.
Giá đỡ.
Khung Unistrut.

Khoảng cách giữa các điểm đỡ phải theo thiết kế và kích thước ống, tránh để tuyến RSC nặng bị võng hoặc tạo tải quá lớn lên hộp nối.

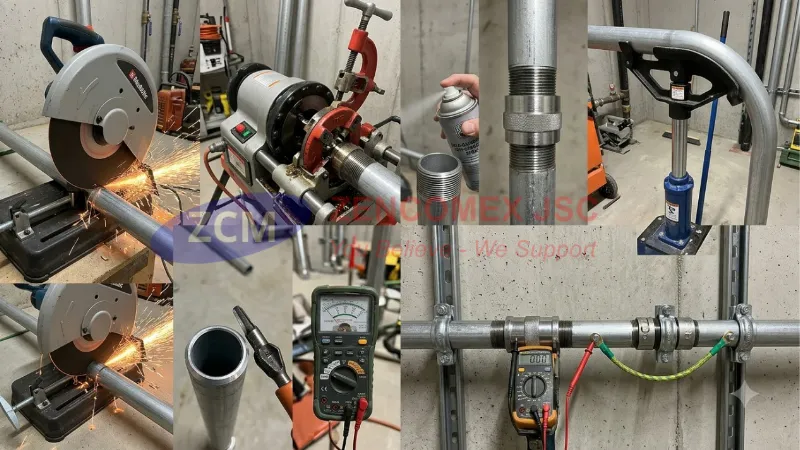

Lưu Ý Khi Thi Công RSC

Cắt và ren ống

Sau khi cắt cần:

Làm sạch ba via.
Vát mép trong.
Kiểm tra đầu ren.
Xử lý chống ăn mòn tại vị trí cắt nếu lớp bảo vệ bị mất.

Ba via bên trong có thể làm xước lớp cách điện của cáp trong quá trình kéo dây.

Uốn ống

RSC thành dày khó uốn hơn EMT. Với size lớn nên sử dụng:

Máy uốn chuyên dụng.
Co ren.
Phụ kiện chuyển hướng.

Không nên uốn thủ công khiến ống móp hoặc giảm tiết diện bên trong.

Tiếp địa và liên kết đẳng thế

Ống thép có thể tham gia hệ thống bonding nếu được thiết kế và lắp đặt đúng. Các mối nối phải đảm bảo liên tục điện.

Tại các vị trí có rung hoặc khớp nối đặc biệt, có thể cần dây bonding bổ sung theo thiết kế.

Câu Hỏi Thường Gặp

RSC là ống thành dày và thông thường sử dụng liên kết ren. Hai đoạn ống được nối bằng coupling ren, còn đầu vào tủ hoặc hộp điện dùng connector phù hợp.

Class 4 thường được lựa chọn khi hệ thống cần mức bảo vệ chống ăn mòn cao hơn, chẳng hạn khu vực ngoài trời hoặc môi trường ẩm. Tuy nhiên, cần đối chiếu đúng specification và tiêu chuẩn hiện hành của dự án.

Không có một độ dày duy nhất cho mọi kích thước. RSC từ 1/2 inch đến 4 inch có chiều dày tăng theo đường kính và tiêu chuẩn sản xuất. Cần tra bảng thông số của đúng mã ống.

Có. RSC thường có thành dày và trọng lượng lớn hơn IMC cùng kích thước danh nghĩa. Đổi lại, khả năng bảo vệ cơ học cũng cao hơn.

Có thể, nếu sản phẩm có lớp bảo vệ chống ăn mòn phù hợp và toàn bộ phụ kiện, mối nối được thiết kế cho môi trường ngoài trời. Với khu vực biển hoặc hóa chất cần đánh giá riêng điều kiện ăn mòn.

Về khả năng bảo vệ cơ học, RSC cao hơn EMT nhưng nặng hơn, giá cao hơn và thi công phức tạp hơn. Vì vậy, không cần dùng RSC tại mọi vị trí nếu EMT đã đáp ứng yêu cầu thiết kế.

Liên Hệ Báo Giá Ống Thép Luồn Dây Điện Zencomex

Zencomex cung cấp ống thép luồn dây điện RSC, BS4568, EMT, IMC cùng phụ kiện coupling, connector, kẹp giữ ống và hộp nối phục vụ nhà máy, tòa nhà và hệ thống cơ điện M&E.

Để nhận báo giá đúng cấu hình, khách hàng nên gửi size ống, tiêu chuẩn, lớp mạ, số lượng và danh sách phụ kiện đi kèm.
