Trong thiết kế hệ thống cơ điện (M&E), việc quản lý và bảo vệ hàng ngàn mét dây cáp động lực, cáp tín hiệu là một bài toán phức tạp. Cáp điện đi trần không chỉ gây mất thẩm mỹ mà còn đối mặt với rủi ro chập cháy do chuột cắn phá, độ ẩm hoặc va đập cơ học. Để giải quyết triệt để vấn đề này, các kỹ sư sử dụng hệ thống máng cáp điện như một lớp giáp bảo vệ hoàn hảo. Bài viết dưới đây cung cấp một bức tranh kỹ thuật toàn diện, từ cấu tạo, thông số, vật liệu cho đến kỹ thuật thi công máng cáp chuẩn xác nhất.
Máng cáp điện là gì? Phân biệt Cable Trunking và Cable Tray
Trong thuật ngữ chuyên ngành M&E, máng cáp điện (tiếng Anh thường gọi là Cable Trunking hoặc Solid-bottom Cable Tray) là những đường ống dẫn hình hộp chữ nhật có thiết kế phần đáy kín hoàn toàn, hoặc chỉ được đột một vài lỗ rất nhỏ để bắt ecu liên kết.
Cần phân biệt rõ Máng cáp đáy kín (Trunking) với Khay cáp (Cable Tray). Khay cáp có hình dáng tương tự nhưng phần đáy được đột lỗ dày đặc (mật độ lỗ chiếm từ 15% – 25% diện tích đáy) để tăng cường khả năng thoát nhiệt và thoát nước. Trong khi đó, máng cáp Trunking tạo ra một không gian kín gần như tuyệt đối, cách ly hoàn toàn dây dẫn bên trong khỏi môi trường bên ngoài.

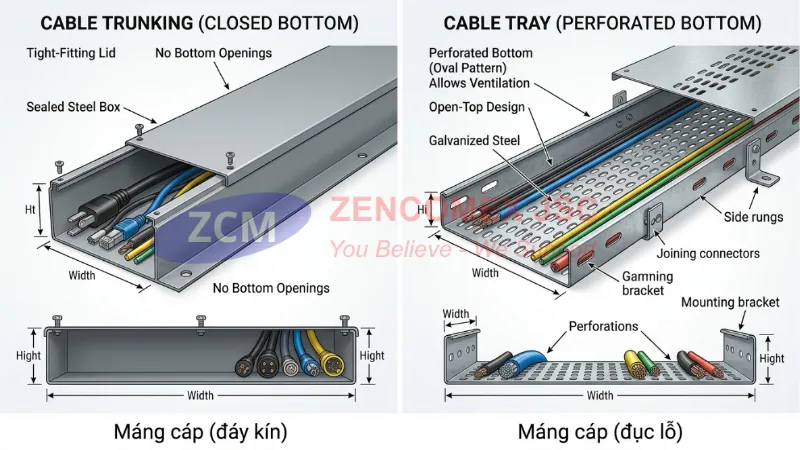

So sánh máng cáp đáy kín và khay cáp đáy đục lỗ
Cấu tạo và thông số kỹ thuật chuẩn của máng cáp
Một cây máng cáp tiêu chuẩn thường có chiều dài (L) là 2.500mm hoặc 3.000mm. Hình dáng thân máng được chấn gập rãnh chữ C dọc theo hai bên mép trên (gập mép an toàn) nhằm tăng cường độ cứng dọc trục và chống trầy xước vỏ cáp khi thi công kéo dây.
Để đáp ứng thiết kế của từng công trình, máng cáp được sản xuất theo các dải thông số cơ bản sau:
1. Kích thước chiều rộng (W) và chiều cao (H)
Kích thước máng quyết định không gian chứa cáp (Fill ratio). Theo tiêu chuẩn NEC, tổng tiết diện của cáp không được vượt quá 40% – 50% diện tích mặt cắt ngang của máng để chừa không gian cho nhiệt độ tỏa ra.
- Máng nhỏ (Trunking nổi): W50xH50, W100xH50. Thường dùng đi cáp chiếu sáng, cáp mạng (LAN), cáp báo cháy trên trần thạch cao.
- Máng trung bình: W200xH100, W300xH100. Phổ biến nhất tại các trục hành lang tòa nhà, cấp nguồn cho tủ điện tầng.
- Máng kích thước lớn: W400xH150, W600xH200 đến W1000xH200. Chuyên dùng cho các phòng máy (Chiller, Bơm), trạm biến áp, dẫn hàng chục sợi cáp XLPE tiết diện lớn.

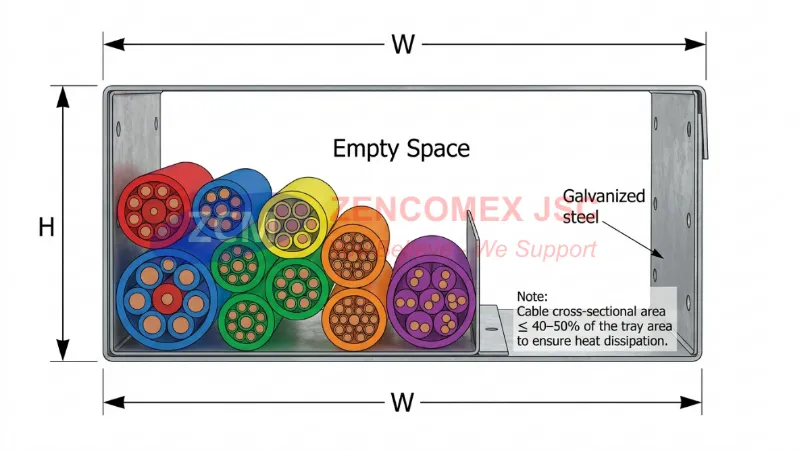

Mặt cắt ngang máng cáp điện với kích thước W, H và fill ratio khoảng 40–50%
2. Độ dày vật liệu (T) quyết định khả năng chịu tải
Đây là thông số cốt lõi mà các kỹ sư QS và giám sát phải đặc biệt lưu tâm. Tôn quá mỏng sẽ khiến máng bị vặn xoắn hoặc võng bụng khi chất đầy cáp.
- Độ dày 0.8mm – 1.0mm: Chỉ dùng cho máng kích thước rất nhỏ (W50 – W100) chịu tải nhẹ.
- Độ dày 1.2mm – 1.5mm: Tiêu chuẩn phổ thông nhất cho các máng cỡ trung (W200 – W400) lắp đặt trong nhà.
- Độ dày 2.0mm – 2.5mm: Bắt buộc áp dụng cho các máng cỡ lớn (W600 trở lên) hoặc các máng cáp được yêu cầu mạ kẽm nhúng nóng. Nếu dùng tôn mỏng hơn 1.5mm đem đi nhúng kẽm ở 450 độ C, máng sẽ bị biến dạng (cong vênh) ngay lập tức do ứng suất nhiệt

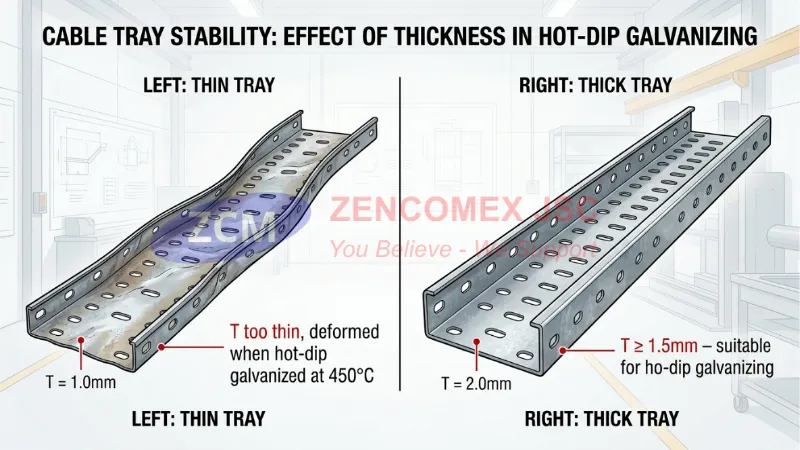

So sánh máng cáp mỏng bị cong vênh và máng cáp dày sau khi mạ kẽm nhúng nóng
3. Thiết kế nắp đậy (Cover)
Máng cáp Trunking luôn đi kèm nắp đậy liền khối. Nắp máng không bắt vít trực tiếp mà được cố định vào thân máng thông qua các thanh chốt (Khóa máng / Cover lock) hoặc thiết kế bóp sập viền. Việc sử dụng nắp đậy giúp hệ thống đạt chuẩn chống bụi và nước từ IP40 đến IP4X.
Phân loại máng cáp điện theo lớp phủ bề mặt bảo vệ
Phôi thép nguyên bản (thép đen) sẽ nhanh chóng rỉ sét chỉ sau vài tuần tiếp xúc với không khí. Tùy thuộc vào vị trí lắp đặt (trong nhà máy, hầm xe, hay ngoài trời ven biển), kỹ sư sẽ chỉ định 1 trong 4 loại bề mặt bảo vệ sau:
1. Máng cáp tôn đen sơn tĩnh điện (Indoor)
- Đặc điểm: Bề mặt thép được làm sạch, sau đó phủ một lớp bột sơn tĩnh điện (Powder Coating) và sấy ở nhiệt độ cao.
- Ưu điểm: Giá thành rẻ nhất, tính thẩm mỹ cao do có thể chọn màu sơn tùy ý (màu ghi sáng RAL 7032, màu cam cho PCCC, màu xanh cho cáp mạng). Bề mặt nhẵn mịn, cách điện tốt.
- Ứng dụng: 100% sử dụng trong nhà (chung cư, trung tâm thương mại, văn phòng). Không chịu được tia UV mặt trời và môi trường ẩm ướt liên tục.
2. Máng cáp mạ kẽm điện phân (Pre-galvanized)
- Đặc điểm: Sử dụng trực tiếp các cuộn tôn đã được nhà máy thép mạ kẽm sẵn (như tôn Hoa Sen, Hòa Phát) có lượng mạ từ Z120 đến Z275. Máng chấn xong không cần sơn.
- Ưu điểm: Gia công cực kỳ nhanh chóng. Bề mặt màu bạc sáng bóng, có khả năng tự phục hồi rỉ sét ở các vết xước nhỏ.
- Ứng dụng: Thường dùng cho môi trường trong nhà xưởng công nghiệp khô ráo hoặc hầm để xe, nơi không cần màu sắc trang trí nhưng cần tiến độ thi công gấp.
3. Máng cáp mạ kẽm nhúng nóng (Hot-dip Galvanized)
- Đặc điểm: Gia công máng bằng thép đen (độ dày tối thiểu 1.5mm), sau đó nhúng toàn bộ vào bể kẽm nóng chảy theo tiêu chuẩn ISO 1461 hoặc TCVN 5408. Lớp kẽm bám dày từ 45 µm đến 65 µm.
- Ưu điểm: Khả năng chống ăn mòn “vô địch”, chịu được môi trường khắc nghiệt nhất. Tuổi thọ từ 15 – 30 năm ngoài trời.
- Ứng dụng: Bắt buộc cho các trạm biến áp ngoài trời, nhà máy xử lý nước thải, nhà máy hóa chất, dàn khoan hoặc các công trình ven biển chịu hơi muối.

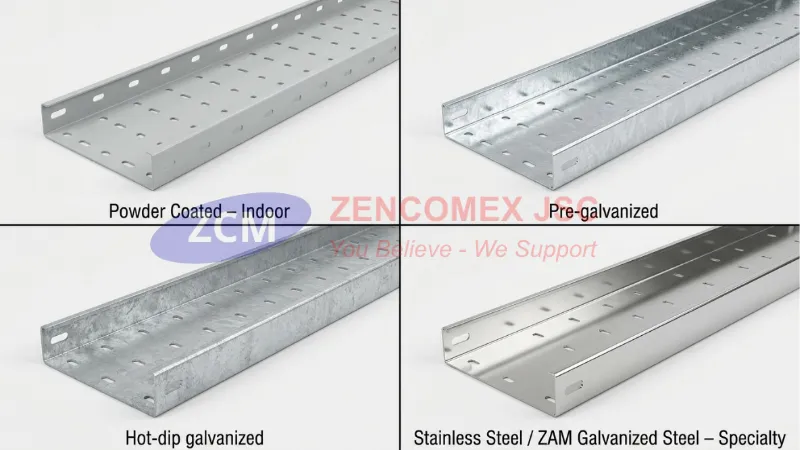

4 loại bề mặt bảo vệ máng cáp điện – sơn tĩnh điện, mạ kẽm điện phân, nhúng nóng
4. Máng cáp Inox 304 và Tôn ZAM (Đặc chủng)
- Inox 304/316: Bề mặt bóng, không gỉ sét. Thường dùng trong các nhà máy chế biến thực phẩm, phòng sạch y tế dược phẩm (Cleanroom) vì yêu cầu chống bám khuẩn, dễ vệ sinh. Giá thành cực cao.
- Tôn ZAM: Hợp kim của Kẽm, Nhôm và Magie. Khả năng chống rỉ cao gấp nhiều lần mạ kẽm thông thường, bề mặt cứng, chịu xước tốt. Đang trở thành xu hướng mới thay thế hàng nhúng nóng trong công nghiệp năng lượng mặt trời.
So sánh Máng cáp (Trunking) và Thang cáp (Ladder): Khi nào dùng loại nào?
Dù cùng có chức năng đỡ dây, nhưng máng cáp và thang cáp giải quyết hai bài toán kỹ thuật hoàn toàn trái ngược nhau. Nhà thầu cần nắm rõ để đệ trình đúng vật tư.
- Về cấu tạo: Thang cáp có dạng hình chiếc thang, gồm 2 thanh ray dọc (Side rail) và các bậc thang ngang (Rung) cách nhau 300mm, tạo ra không gian hở hoàn toàn. Máng cáp thì kín cả 4 mặt.
- Về khả năng tản nhiệt: Thang cáp tản nhiệt cực tốt. Dòng điện chạy qua cáp động lực lớn (Cáp XLPE cỡ 120mm2, 240mm2) sinh nhiệt rất cao. Bắt buộc phải dùng Thang cáp để gió lưu thông. Nếu nhét cáp bự vào Máng kín, nhiệt độ tăng sẽ làm chảy lớp vỏ cách điện gây chập cháy.
- Về khả năng bảo vệ: Máng cáp vượt trội hoàn toàn. Cáp điều khiển, cáp tín hiệu mạng (Cat6, quang) có vỏ mỏng, rất dễ bị chuột cắn hoặc nhiễu điện từ. Máng cáp kín sẽ là chiếc hộp bọc thép bảo vệ an toàn 100%.
- Tổng kết ứng dụng: Cáp nguồn động lực to → Dùng Thang cáp. Cáp tín hiệu, cáp tiết diện nhỏ số lượng lớn → Dùng Máng cáp điện.
So sánh máng cáp đáy kín và khay cáp đáy đục lỗ
Tầm quan trọng của phụ kiện và hệ thống giá đỡ máng cáp
Máng cáp không thể tự lơ lửng trên không trung hay tự bẻ cong ở các góc cua. Đi kèm với hàng ngàn mét máng thẳng là hệ sinh thái linh kiện phức tạp.
Để chuyển hướng tuyến máng men theo vách tường hay né dầm bê tông, bạn phải dùng các loại phụ kiện như: Co ngang 90 độ (Cút L), Ngã 3 (Cút T), Ngã 4 (Thập chữ X), Co lên, Co xuống và Nối giảm tiết diện.
Bên cạnh đó, để gánh toàn bộ trọng lượng tuyến cáp, bạn cần thiết kế và sử dụng các bộ giá đỡ thang máng cáp chuyên dụng. Tại các công trình thương mại, hệ treo phổ biến nhất là dùng thanh chống đa năng Unistrut kết hợp với 2 nhánh ty ren M8 hoặc M10 thả từ trần bê tông xuống. Tại các nhà máy nặng, kỹ sư sẽ ưu tiên hàn giá đỡ bằng thép chữ V đục lỗ hoặc bắt Console trực tiếp vào vách tường chịu lực. Khoảng cách an toàn giữa 2 giá đỡ thường quy định là 1.2m đến 1.5m để đảm bảo máng không bị võng.
Hướng dẫn thi công và kỹ thuật nối đất (tiếp địa) máng cáp an toàn
Quá trình lắp đặt máng cáp thực tế tại công trường đòi hỏi đội thợ cơ điện phải tuân thủ nghiêm ngặt các quy tắc an toàn.
1. Quy tắc cắt ghép tại công trường
Rất nhiều tình huống thợ thi công dùng máy cắt cầm tay để cắt ngắn máng cáp nhằm khớp với kích thước thực tế. Việc cắt đá mài sẽ làm cháy lớp sơn tĩnh điện hoặc lớp mạ kẽm. Nếu không dùng sơn kẽm lạnh (Zinc Cold Spray) để xịt phủ lại mặt cắt, gỉ sét sẽ bắt đầu lan ra từ vết cắt này. Ngoài ra, sau khi cắt, kỹ sư bắt buộc phải dũa sạch bavia (mạt sắt nhọn) để mép cắt không làm xước vỏ cáp điện khi kéo dây.
2. Kỹ thuật tiếp địa đẳng thế (Earthing Bonding)
Đây là quy chuẩn M&E sống còn nhưng thường bị các nhà thầu nhỏ bỏ qua. Bản thân thân máng bằng thép là vật liệu dẫn điện. Nếu sợi dây cáp bên trong bị xước vỏ, dò điện ra thân máng, người công nhân chạm tay vào máng có thể bị giật chết.
Để triệt tiêu dòng điện rò, toàn bộ hệ thống máng cáp phải được nối đất. Tại vị trí 2 thanh máng ghép lại với nhau bằng tấm nối (Splice plate), kỹ sư phải sử dụng sợi dây đồng bện tiếp địa (Copper Braided Strap) bắt chéo qua khe hở nối máng. Sợi dây này đảm bảo sự liên tục về điện (đẳng thế) trên toàn tuyến máng. Cuối tuyến, máng sẽ được đấu nối trực tiếp vào cọc tiếp địa của tòa nhà. Đặc biệt, với máng sơn tĩnh điện (sơn cách điện), bắt buộc phải cạo sạch một lớp sơn nhỏ tại vị trí bắt ecu dây đồng bện để tiếp xúc điện tốt nhất.

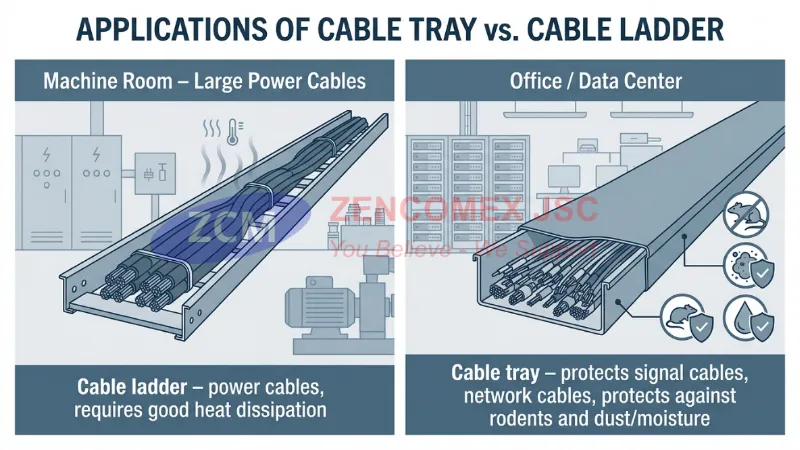

Sơ đồ ứng dụng máng cáp cho cáp tín hiệu và thang cáp cho cáp động lực
Báo giá máng cáp điện: Phân tích các yếu tố cấu thành chi phí
Khác với các thiết bị đóng cắt có mã hàng chuẩn, máng cáp điện là vật tư gia công cơ khí theo bản vẽ hiện trạng. Sẽ không có một đơn giá trọn gói 1 mét máng cố định, vì giá máng cáp điện bị chi phối bởi 3 biến số cốt lõi.
Đầu tiên là tổng trọng lượng thép sử dụng. Kích thước WxH càng lớn, độ dày vật liệu càng tăng (từ 1.2mm lên 2.0mm) thì khối lượng thép tấm tiêu hao càng nhiều. Chênh lệch vật tư giữa một tuyến máng W100xH50 dày 1.0mm với một tuyến W600xH200 dày 2.0mm là cực kỳ lớn.
Thứ hai là lựa chọn lớp phủ bảo vệ. Cùng một kích thước máng W300x100 dày 1.5mm, nếu bạn chọn sơn tĩnh điện, giá thành sẽ ở mức cơ bản rẻ nhất. Nếu đổi sang tôn tráng kẽm Z275, mức giá có thể nhỉnh hơn 10-15%. Tuy nhiên, nếu bạn yêu cầu mang đi mạ kẽm nhúng nóng toàn bộ thân máng, nắp và phụ kiện, quy trình gia nhiệt 450 độ C và lượng kẽm nóng chảy bám vào sẽ làm chi phí vật tư đội lên từ 30% – 50%.
Thứ ba là độ phức tạp của hệ thống phụ kiện BOQ. Các ngã rẽ chữ T, chữ X hoặc nối giảm lệch trái/phải đòi hỏi khâu cắt CNC định hình, chấn góc thủ công và hàn Mig chuyên dụng. Số lượng góc cua càng nhiều, chi phí nhân công trên toàn dự án càng tăng.
Để lên được ngân sách dự toán hoặc chốt hồ sơ thầu chính xác nhất, nhà thầu không nên áp giá áng chừng. Vui lòng xuất file bóc tách khối lượng (BOQ) mặt bằng tuyến cáp và gửi trực tiếp cho đội ngũ kỹ sư của chúng tôi. Chúng tôi sẽ xử lý bóc tách chi tiết từng mã hàng thẳng, phụ kiện góc, số lượng bulong M8 và gửi lại bảng báo giá tối ưu tiến độ trong vòng 2 giờ làm việc.
Câu hỏi thường gặp (FAQ) về hệ thống máng cáp
Để nhận tư vấn kỹ thuật chuyên sâu về tiêu chuẩn M&E, tính toán độ võng chịu tải hoặc yêu cầu báo giá dự án cấp thiết, vui lòng liên hệ trực tiếp với bộ phận dự án của chúng tôi.
