Trong thi công hệ thống điện nổi tại các trung tâm thương mại, tầng hầm chung cư hay xưởng sản xuất, việc bảo vệ cáp điện khỏi nguy cơ hỏa hoạn và va đập cơ học là yêu cầu bắt buộc. So với ống nhựa PVC dễ cháy và sinh khói độc, ống thép luồn dây điện EMT đang là giải pháp thay thế hàng đầu nhờ trọng lượng nhẹ, dễ thi công và khả năng chống cháy tuyệt đối. Bài viết dưới đây sẽ phân tích chi tiết các thông số kỹ thuật, bảng kích thước quy đổi và biện pháp thi công chuẩn xác cho dòng ống thép trơn này.
Ống thép luồn dây điện EMT là gì?
Ống thép luồn dây điện EMT (viết tắt của chữ Electrical Metallic Tubing) là loại ống thép có thành mỏng, bề mặt trơn nhẵn cả trong lẫn ngoài và đặc biệt là không tiện ren ở hai đầu ống.
Khác với các dòng ống thép ren dày (như IMC hay RSC), ống EMT được thiết kế để tối ưu hóa trọng lượng và thời gian thi công. Các đoạn ống được liên kết với nhau bằng các khớp nối trơn và cố định chặt bằng ốc vít (Set-screw) thay vì phải dùng máy taro vặn ren phức tạp. Vì lý do này, tại công trường, kỹ sư M&E thường gọi ống EMT với cái tên dân dã là “ống thép trơn”.

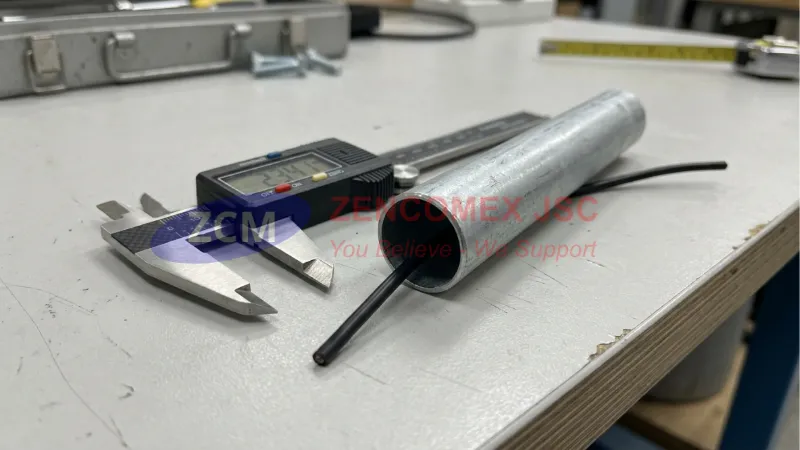

Cấu tạo ống thép EMT thành mỏng, trơn nhẵn và không tiện ren ở hai đầu_15
Đặc tính kỹ thuật và tiêu chuẩn sản xuất ống EMT
Để được nghiệm thu và đưa vào sử dụng trong các công trình có yêu cầu phòng cháy chữa cháy (PCCC) khắt khe, ống thép luồn dây điện EMT phải tuân thủ các chứng nhận quốc tế.
- Tiêu chuẩn áp dụng: Phổ biến nhất là chuẩn UL 797 (Underwriters Laboratories) của Hoa Kỳ và ANSI C80.3.
- Chiều dài tiêu chuẩn: Một cây ống EMT luôn được cắt chuẩn với chiều dài 3050mm (tương đương 10 feet).
- Vật liệu và Bề mặt: Được gia công từ thép Carbon thấp. Bề mặt bên ngoài được mạ kẽm điện phân (Pre-galvanized) hoặc mạ kẽm nhúng nóng để chống rỉ sét. Bề mặt bên trong được phủ một lớp slip-coat (sơn trơn) chuyên dụng giúp giảm ma sát tối đa khi công nhân thao tác luồn kéo cáp điện.
Bảng kích thước ống thép luồn dây điện EMT tiêu chuẩn
Ống EMT được sản xuất và đo lường theo hệ Inch. Để thợ thi công bóc tách vật tư và khoan lỗ xuyên tường chính xác, kỹ sư cần nắm rõ bảng quy đổi đường kính ngoài (OD) và độ dày (T) sang hệ milimet dưới đây:
| Kích thước (Inch) | Đường kính ngoài (OD) | Độ dày thành ống (T) | Dung sai độ dày |
| 1/2″ | 17.93 mm | 1.07 mm | ± 0.13 mm |
| 3/4″ | 23.42 mm | 1.25 mm | ± 0.13 mm |
| 1″ | 29.54 mm | 1.45 mm | ± 0.13 mm |
| 1-1/4″ | 38.35 mm | 1.65 mm | ± 0.13 mm |
| 1-1/2″ | 44.20 mm | 1.65 mm | ± 0.13 mm |
| 2″ | 55.80 mm | 1.65 mm | ± 0.13 mm |
Lưu ý: Kích thước 1/2″ và 3/4″ là hai size được tiêu thụ nhiều nhất, chuyên dùng để đi các lộ cáp chiếu sáng và cáp cấp nguồn cho ổ cắm văn phòng.

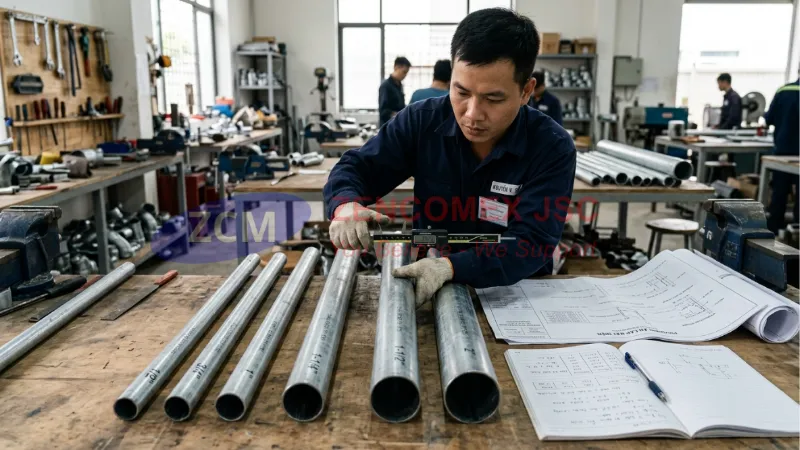

Kỹ thuật viên đo các kích thước ống thép EMT từ 1_2 inch đến 2 inch bằng thước kẹp_12
Ưu điểm vượt trội của ống EMT trong thi công cơ điện
- Bảo vệ PCCC tuyệt đối: Thép có nhiệt độ nóng chảy lên tới 1500°C. Khi xảy ra hỏa hoạn, ống EMT không bắt lửa, không sinh ra khói độc chứa Halogen như ống nhựa PVC, giúp kéo dài thời gian hoạt động của hệ thống báo cháy và quạt tăng áp buồng thang.
- Chống nhiễu điện từ (EMI): Khối trụ thép của ống đóng vai trò như một lồng Faraday. Khi đi các loại dây tín hiệu, dây mạng LAN hay dây cáp quang bên trong, ống EMT giúp chặn đứng 100% sóng nhiễu điện từ phát ra từ môi trường bên ngoài.
- Lắp đặt siêu tốc: Nhờ thành ống mỏng và không cần tiện ren, công nhân có thể dễ dàng cắt ống bằng cưa tay và bẻ cong bằng dụng cụ uốn ống chuyên dụng ngay tại hiện trường.
Hệ thống phụ kiện đồng bộ cho ống thép EMT
Ống trơn không thể tự liên kết. Để chuyển hướng tuyến cáp hoặc đấu nối vào tủ điện, bạn phải sử dụng hệ thống phụ kiện ống thép luồn dây điện dạng siết vít (Set-screw fittings).
- Khớp nối trơn EMT (Coupling): Dùng để nối dài 2 cây ống. Chỉ cần đút ống vào và dùng tua vít siết chặt 2 con ốc ở 2 đầu.
- Đầu nối hộp (Box Connector): Một đầu ngậm vào ống EMT, đầu còn lại có ren ngoài lồng qua lỗ tủ điện và được khóa lại bằng tán (Locknut).
- Hộp chia ngả nhôm đúc: Dùng tại các điểm giao cắt, giúp phân nhánh dây cáp thành 2 ngả, 3 ngả hoặc ngã tư.
- Kẹp giữ ống: Dùng kẹp chữ U (Omega) hoặc kẹp có đế để bắn cố định ống lên mặt trần bê tông, khoảng cách kẹp an toàn là 1.2m – 1.5m.

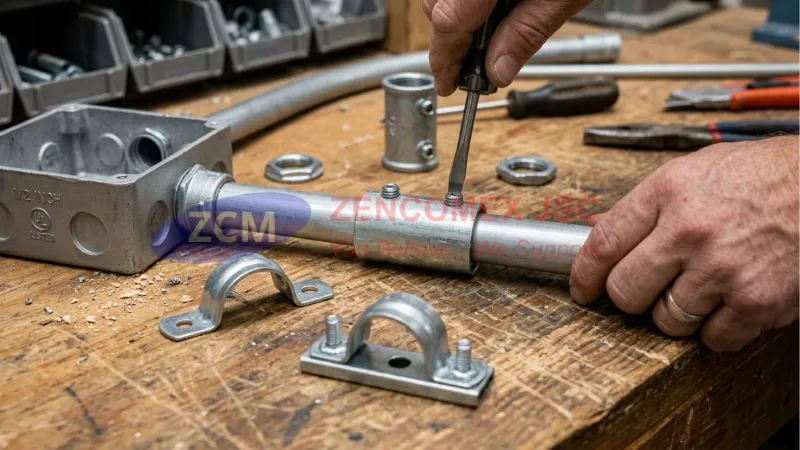

Phụ kiện set-screw gồm khớp nối trơn, box connector và kẹp giữ dùng cho ống thép EMT_14
Hướng dẫn biện pháp thi công uốn và lắp đặt ống EMT
Kỹ thuật uốn ống là kỹ năng quan trọng nhất đối với thợ thi công ống trơn. Do thành ống mỏng (chỉ khoảng 1.07mm – 1.25mm), nếu uốn sai cách ống sẽ bị móp bẹp, gây nghẽn đường rút cáp.
- Chuẩn bị dụng cụ: Bắt buộc phải sử dụng đồ uốn ống bằng tay (Hand Bender) đúng kích cỡ với ống (uốn ống 1/2″ phải dùng bender 1/2″). Không dùng nhiệt (đốt lửa) như ống nhựa.
- Kỹ thuật uốn: Cắm ống vào rãnh bender, dùng chân dẫm chặt lên bệ khóa và dùng tay kéo cần gạt dứt khoát để bẻ ống theo các góc 30 độ, 45 độ hoặc vuông góc 90 độ (Góc Offset / Saddle).
- Cắt và làm sạch bavia: Cưa ống bằng lưỡi cưa sắt. Quan trọng nhất: Sau khi cắt phải dùng giũa dũa sạch mạt sắt (bavia) ở miệng ống. Nếu để lại cạnh sắc, vỏ dây điện sẽ bị rách toạc khi kéo qua điểm cắt này.
- Đấu nối tiếp địa: Dùng dây đồng bện để nối tiếp địa từ thân ống hoặc tủ điện về thanh cái nối đất, đảm bảo an toàn chống giật theo tiêu chuẩn.

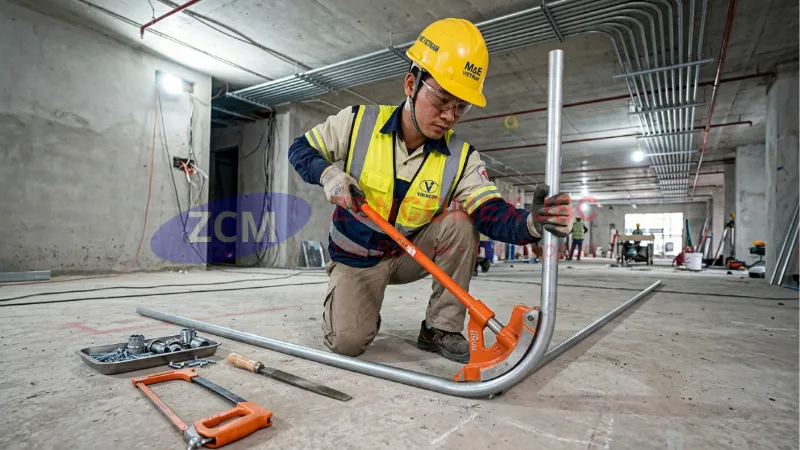

Kỹ thuật viên dùng hand bender uốn ống thép EMT đúng kỹ thuật trong thi công M&E_11
Báo giá ống thép luồn dây điện EMT tại nhà máy Zencomex
Đơn giá của ống thép EMT phụ thuộc trực tiếp vào kích thước quy đổi (đường kính càng to, lượng phôi thép càng nhiều thì giá càng cao) và công nghệ xử lý bề mặt (hàng mạ kẽm nhúng nóng sẽ đắt hơn hàng mạ điện phân).
Zencomex là đơn vị chuyên cung cấp ống thép luồn dây điện và phụ kiện đạt chuẩn UL 797. Chúng tôi cam kết mang đến mức giá xuất xưởng cạnh tranh nhất, đáp ứng tiến độ thần tốc cho các công trình công nghiệp và dân dụng quy mô lớn.
Quý nhà thầu cần bóc tách khối lượng BOQ và nhận bảng dự toán chi tiết, vui lòng liên hệ Zencomex ngay hôm nay. Đội ngũ kỹ sư sẽ phản hồi báo giá kèm chiết khấu tốt nhất trong vòng 2 giờ!
