Trong thi công hệ thống cơ điện, không phải lúc nào các tuyến cáp cũng có thể chạy thẳng tắp trên những đường ống cứng định hình. Tại các khu vực có góc cua gắt, không gian chật hẹp, trần thạch cao giật cấp hay các điểm đấu nối vào động cơ thường xuyên rung lắc, ống ruột gà lõi thép là giải pháp vật tư duy nhất đáp ứng được cả hai yếu tố: sự linh hoạt mềm dẻo và khả năng bảo vệ cơ học tuyệt đối. Bài viết dưới đây sẽ phân tích chi tiết các dòng ống ruột gà trên thị trường, đi kèm bảng giá tham khảo giúp kỹ sư QS lên dự toán chính xác.

Ống ruột gà lõi thép là gì? Vai trò trong hệ thống cơ điện

Ống ruột gà lõi thép (Flexible Metal Conduit – FMC) là một loại ống dẫn dạng mềm, được cuộn xoắn từ dải thép mạ kẽm. Nhờ cấu trúc xoắn ốc đặc biệt, ống có khả năng uốn cong theo mọi hướng với bán kính uốn rất nhỏ mà không làm thay đổi tiết diện bên trong lòng ống.

Trong hệ thống M&E, vật tư này có nhiệm vụ bao bọc, bảo vệ dây cáp điện khỏi sự cắn phá của côn trùng, chuột bọ và các lực nén, va đập từ bên ngoài. Quan trọng nhất, với bản chất là kim loại, nó không bắt lửa, không sinh khói độc, đáp ứng các tiêu chuẩn PCCC khắt khe nhất hiện nay so với các loại ống ruột gà bằng nhựa thông thường.

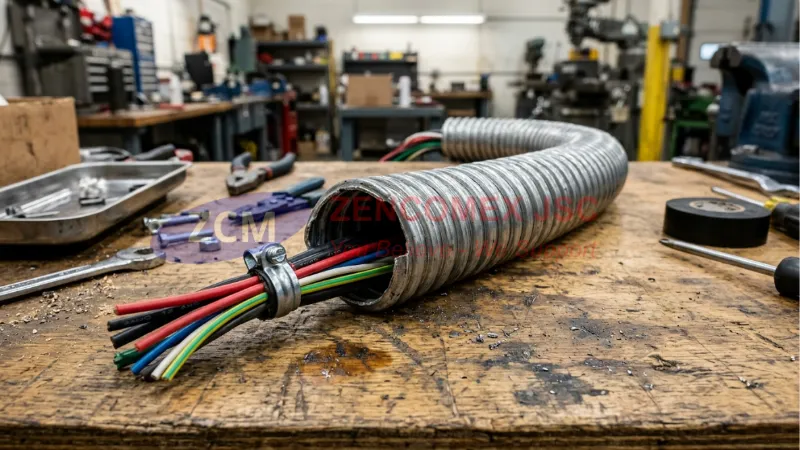

Cấu trúc ống ruột gà lõi thép giúp bảo vệ dây cáp điện trong hệ thống M&E.

Cấu tạo kỹ thuật và biên dạng xoắn Squarelocked

Độ linh hoạt của ống ruột gà phụ thuộc hoàn toàn vào công nghệ cán và định hình dải thép. Đa số các dòng ống chất lượng cao hiện nay đều sử dụng biên dạng xoắn Squarelocked.

Cấu trúc Squarelocked: Dải thép được chấn gập hình chữ U vuông vức và móc nối liên tiếp vào nhau. Thiết kế này tạo ra các khe hở siêu nhỏ giúp các vòng thép trượt lên nhau trơn tru khi bẻ cong.
Vật liệu lõi: 100% sử dụng dải thép carbon mạ kẽm nhúng nóng hoặc mạ kẽm điện phân, đảm bảo độ cứng để chống bẹp khi bị dẫm đạp và chống rỉ sét từ hơi ẩm môi trường.

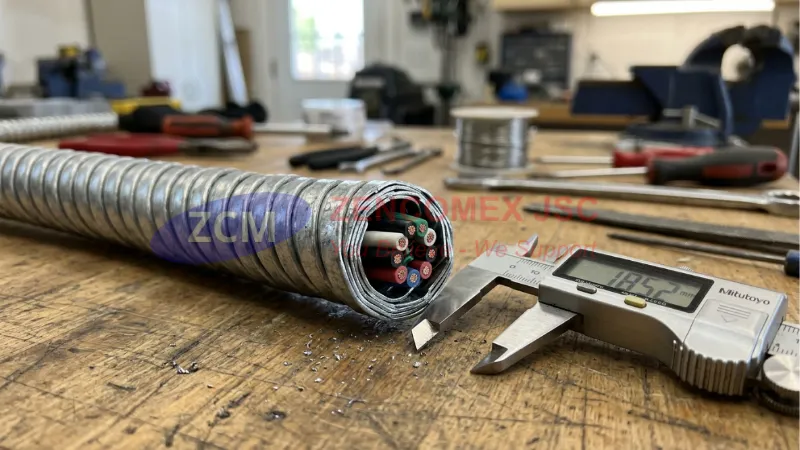

Biên dạng xoắn Squarelocked của ống ruột gà lõi thép mạ kẽm

3 Phân loại ống ruột gà lõi thép phổ biến nhất

Tùy thuộc vào vị trí thi công (trong nhà khô ráo, ngoài trời mưa nắng hay khu vực dầu máy hóa chất), kỹ sư sẽ lựa chọn 1 trong 3 dòng sản phẩm sau đây để đệ trình vật tư:

1. Ống ruột gà lõi thép tiêu chuẩn (Không bọc nhựa)

Đặc điểm: Chỉ có lớp lõi thép mạ kẽm dạng xoắn ốc, bề mặt kim loại lộ hoàn toàn ra bên ngoài.
Ưu điểm: Khả năng tản nhiệt cực tốt, chịu được nhiệt độ môi trường lên tới hàng trăm độ C. Tính đàn hồi cao nhất trong các loại.
Nhược điểm: Do cấu trúc xoắn có khe hở, loại ống này không có khả năng chống nước. Bụi bẩn và hơi ẩm dễ dàng lọt vào bên trong.
Ứng dụng: Đi dây âm tường, âm trần thạch cao, luồn cáp dưới sàn nâng (Raised floor) của các phòng Server/Data Center môi trường điều hòa khô ráo.

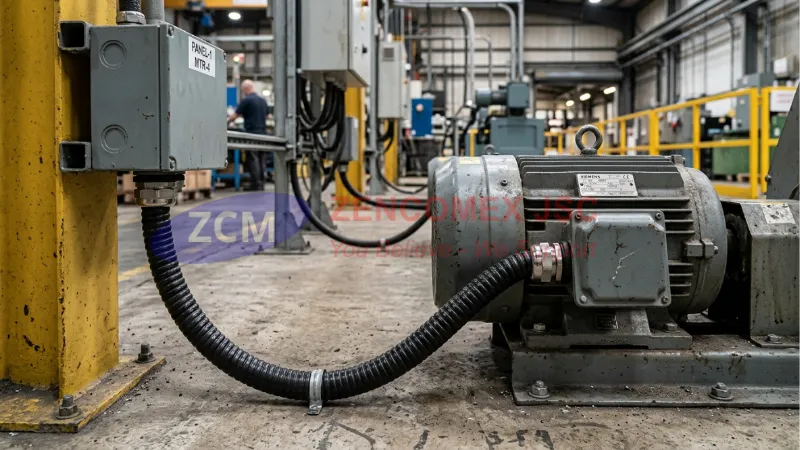

Ống ruột gà lõi thép bọc nhựa PVC kết nối vào motor bằng đầu nối kín nước

2. Ống ruột gà lõi thép bọc nhựa PVC (Liquidtight Flexible Conduit)

Đây là sản phẩm “quốc dân” được tiêu thụ nhiều nhất tại các dự án nhà máy công nghiệp và tòa nhà thương mại.

Đặc điểm: Lõi thép mạ kẽm bên trong được bọc kín hoàn toàn bởi một lớp nhựa PVC cao cấp (High Grade PVC) màu đen ở bên ngoài. Lớp nhựa này bám chặt vào các rãnh xoắn.
Ưu điểm: Khắc phục hoàn toàn nhược điểm của ống trần. Lớp vỏ PVC mang lại khả năng chống thấm nước tuyệt đối (Liquidtight), chống thấm dầu máy, chống tia UV khi phơi nắng ngoài trời và hạn chế cháy lan.
Ứng dụng: Kết nối từ hộp box trên tường ra các thiết bị ngoài trời (đèn pha cảnh quan, camera an ninh), đấu nối cáp nguồn vào động cơ Motor rung lắc, hệ thống máy bơm nước hoặc máy CNC có sử dụng dung dịch làm mát.

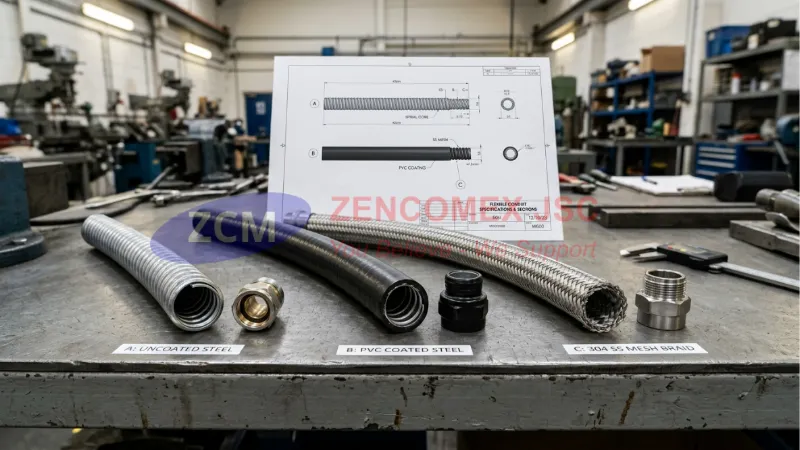

Ba loại ống ruột gà lõi thép gồm loại trần, bọc nhựa PVC và bọc inox 304

3. Ống ruột gà bọc Inox 304 chống ăn mòn

Đặc điểm: Lớp lõi bên trong bọc nhựa PVC, nhưng bên ngoài cùng được bọc thêm một lớp lưới bện (Braided) làm từ sợi thép không gỉ Inox 304.
Ưu điểm: Lớp lưới Inox chống xước, chống ma sát vật lý cực mạnh, chống ăn mòn hóa học và ngăn chặn sự phá hoại của các loại gặm nhấm lớn.
Ứng dụng: Chuyên dụng cho nhà máy hóa chất, dàn khoan dầu khí ven biển, hoặc các khu vực sản xuất linh kiện cơ khí có nhiều mạt sắt sắc nhọn bắn ra.

Bảng báo giá ống ruột gà lõi thép tham khảo (Mã ZCM)

Để phục vụ công tác lập dự toán (BOQ) của các kỹ sư và phòng thu mua, chúng tôi cung cấp bảng giá vật tư tham khảo cho dòng sản phẩm ống mềm lõi thép bọc nhựa PVC.

Lưu ý: Bảng giá dưới đây là mức giá tham khảo tại thời điểm khảo sát. Đơn giá thực tế sẽ dao động tùy thuộc vào khối lượng đơn hàng, vị trí giao hàng và giá phôi thép cuộn thế giới. Để nhận chiết khấu chính xác nhất, vui lòng liên hệ bộ phận kinh doanh.

Kích thước	Kích thước (mm)	Mã SP	Đóng gói	Giá tham khảo (VNĐ/m)
1/2″	16 mm	ZCM-12	50 m	16.500
3/4″	20 mm	ZCM-34	50 m	22.500
1″	25 mm	ZCM-100	50 m	31.000
1-1/4″	32 mm	ZCM-114	50 m	46.000
1-1/2″	40 mm	ZCM-112	25 m	59.000
2″	50 mm	ZCM-200	20 m	85.000
2-1/2″	63 mm	ZCM-212	10 m	149.000
3″	75 mm	ZCM-300	10 m	199.000
4″	100 mm	ZCM-400	10 m	319.000

Nếu bạn đang bóc tách cho hệ thống ống thép luồn dây điện tiêu chuẩn (ống cứng EMT/IMC), hãy gửi kèm danh mục để nhận bảng báo giá vật tư đồng bộ.

Hướng dẫn chọn phụ kiện đầu nối cho ống ruột gà

Ống ruột gà không thể tự dính vào tủ điện hay nối với ống cứng bằng băng keo. Bạn bắt buộc phải sử dụng hệ thống đầu nối (Connector) chuyên dụng đúc từ hợp kim nhôm hoặc kẽm để đảm bảo độ cứng chắc và kín nước.

Đầu nối ống ruột gà kín nước với hộp nổi (Liquidtight Flexible Connector – Box): Dùng để chốt chặt một đầu ống ruột gà vào vỏ tủ điện, hộp box chia ngả hoặc vỏ motor. Đầu nối này có ron cao su (gioăng) siết chặt lớp bọc PVC, ngăn không cho nước rò rỉ vào bên trong thiết bị.
Đầu nối ống ruột gà với ống thép trơn EMT (Flexible Connector – EMT): Dùng làm khớp nối chuyển tiếp. Một đầu dạng kẹp siết chặt vào ống ruột gà mềm, đầu còn lại có ốc vít (Set-screw) để siết chặt vào thành của ống cứng trơn EMT.
Đầu nối góc vuông 90 độ: Áp dụng khi điểm vào tủ điện bị hẹp, không có đủ không gian để ống mềm uốn cong tự nhiên. Đầu nối 90 độ bẻ gập hướng đi cáp ngay tại miệng tủ, tiết kiệm không gian tối đa.

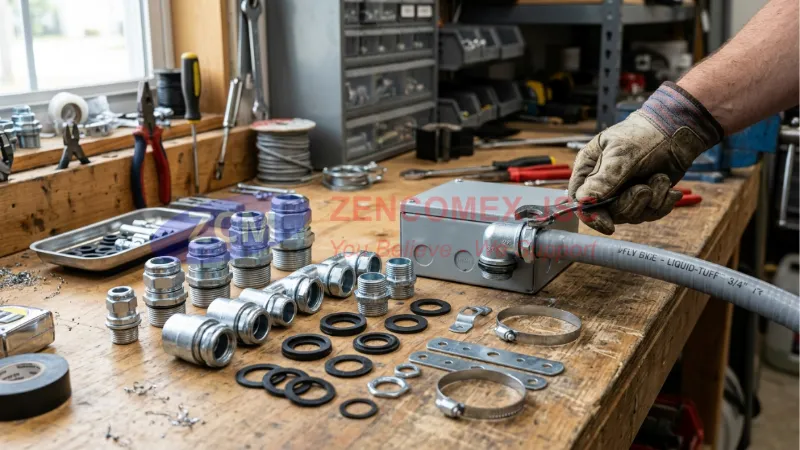

Ống ruột gà lõi thép và ống ruột gà bọc nhựa PVC dùng trong hệ thống cơ điện M&E (2)

Tiêu chuẩn thi công và quy tắc an toàn cần nhớ

Khi triển khai lắp đặt tại công trường, kỹ sư giám sát (QA/QC) thường kiểm tra rất kỹ các lỗi thi công ống mềm. Dưới đây là 3 nguyên tắc bất di bất dịch:

Dùng máy cắt chuyên dụng: Tuyệt đối không dùng kềm cắt dây điện để cắt ống ruột gà lõi thép. Việc này làm móp méo tiết diện ống. Phải dùng máy cắt đá mài hoặc cưa sắt cầm tay cắt vuông góc, sau đó dùng giũa làm sạch mạt sắt kim loại ở miệng cắt để không làm rách vỏ cáp bên trong.
Khoảng cách võng an toàn: Ống ruột gà chỉ nên dùng cho các đoạn kết nối ngắn (tối đa 1.5m – 2m) từ máng cáp xuống thiết bị. Không dùng ống ruột gà để chạy đường dài thay thế ống cứng. Nếu đoạn ống dài, phải dùng kẹp Omega (kẹp chữ U) cố định vào tường mỗi 1 mét để chống võng.
Hệ thống tiếp địa: Lõi thép của ống có tính dẫn điện. Bắt buộc phải nối dây đồng tiếp địa từ đầu nối kim loại của ống vào thanh cái nối đất (Earth Busbar) của tủ điện để triệt tiêu dòng điện rò, chống giật cho công nhân vận hành.

Câu hỏi thường gặp (FAQ) về ống ruột gà lõi thép

Không nên chôn trực tiếp ống ruột gà bọc nhựa dưới lòng đất âm. Lớp nhựa PVC có thể bị lão hóa bởi các vi sinh vật và hóa chất trong đất. Đất đá đè nén lâu ngày cũng có thể làm bẹp ống. Đối với cáp ngầm, bắt buộc phải dùng ống nhựa gân xoắn HDPE hoặc ống thép cứng RSC chôn ngầm.

Nguyên tắc tiêu chuẩn (Fill ratio): Tổng tiết diện mặt cắt của tất cả dây cáp (tính cả vỏ bọc) không được vượt quá 40% diện tích mặt cắt ngang bên trong lòng ống. Việc chừa lại 60% không gian trống giúp thợ luồn dây dễ dàng hơn và đảm bảo khoảng không cho cáp tản nhiệt khi có dòng điện chạy qua.

Về mặt vật tư là có thể, bạn dùng phụ kiện “Khớp nối ống ruột gà với ống ruột gà” (Flexible to Flexible Connector). Tuy nhiên, về mặt thi công, việc này tạo ra các điểm đứt gãy giữa chừng, làm giảm độ chịu lực kéo và tăng rủi ro thấm nước. Tốt nhất nên cắt một đoạn ống mới nguyên vẹn để lắp đặt.

Lớp vỏ bọc nhựa High Grade PVC tiêu chuẩn thường chịu được dải nhiệt độ hoạt động từ -20°C đến +80°C. Đối với môi trường quá nóng như lò hơi, xưởng đúc, bạn phải chuyển sang dùng ống ruột gà lõi thép trần (không bọc nhựa) hoặc ống bọc silicone chịu nhiệt chuyên dụng.

Với trần thạch cao chung cư thông thường, ống nhựa chống cháy là đủ tiêu chuẩn và tối ưu chi phí. Tuy nhiên, ở các khu vực tập trung nhiều cáp nguồn lớn, không gian hẹp, hoặc các tòa nhà yêu cầu tiêu chuẩn PCCC Hạng A, giám sát sẽ bắt buộc nhà thầu đi dây bằng ống ruột gà lõi thép.
