Trong thi công hệ thống cơ điện (M&E) và phòng cháy chữa cháy, việc treo hàng tấn đường ống lên trần bê tông đòi hỏi một hệ thống neo giữ có độ an toàn tuyệt đối. Đóng vai trò là “chốt chặn” đầu tiên truyền tải toàn bộ lực kéo nhổ lên trần nhà, tắc kê đạn chính là giải pháp vật tư không thể thay thế. Với khả năng chịu lực vượt trội và thiết kế âm trần thẩm mỹ, sản phẩm này đang phủ sóng tại mọi công trình công nghiệp. Bài viết dưới đây sẽ giải phẫu chi tiết cấu tạo, bảng thông số M6 – M20 và hướng dẫn quy trình đóng tắc kê chuẩn kỹ thuật nhất.
Tắc kê đạn là gì? Cấu tạo đặc trưng
Tắc kê đạn (hay còn gọi là tắc kê đạn nở, tắc kê đầu đạn, tiếng Anh là Drop-in Anchor) là một loại vật tư liên kết dạng ống áo, được cấy sâu vào trần hoặc vách bê tông nhằm tạo ra một hệ ren âm cố định. Ren âm này sau đó sẽ được sử dụng để vặn các thanh ren, bu lông nhằm treo đỡ các thiết bị khác.
Khác với các loại tắc kê nhựa dùng lực siết của đinh vít để làm nở vỏ, tắc kê đạn có cấu tạo và nguyên lý hoạt động thuần cơ khí cường độ cao:
- Phần vỏ (Áo nở): Là một ống thép hình trụ. Nửa trên rỗng và được tiện ren hệ mét ở mặt trong. Nửa dưới (phần chân) được xẻ thành 4 rãnh khía, mặt ngoài dập vân nổi để tăng ma sát với thành bê tông.
- Phần lõi (Đạn thép): Nằm lọt thỏm bên trong ống áo là một lõi nêm hình nón (viên đạn) di động.
- Nguyên lý hoạt động: Khi đút tắc kê vào lỗ khoan, người thợ sẽ đút một thanh thép tròn (thanh đóng) vào lòng ống và dùng búa gõ mạnh. Lực gõ đẩy “viên đạn” trượt xuống đáy, ép 4 rãnh khía của lớp vỏ bung xòe ra, cắn ngập vào bê tông tạo thành một liên kết khóa vĩnh cửu.
Nhờ cấu tạo ren âm linh hoạt, dòng sản phẩm tắc kê đạn drop-in anchor của Zencomex được sử dụng rộng rãi trong các dự án lắp đặt hệ thống phòng cháy chữa cháy và thông gió.

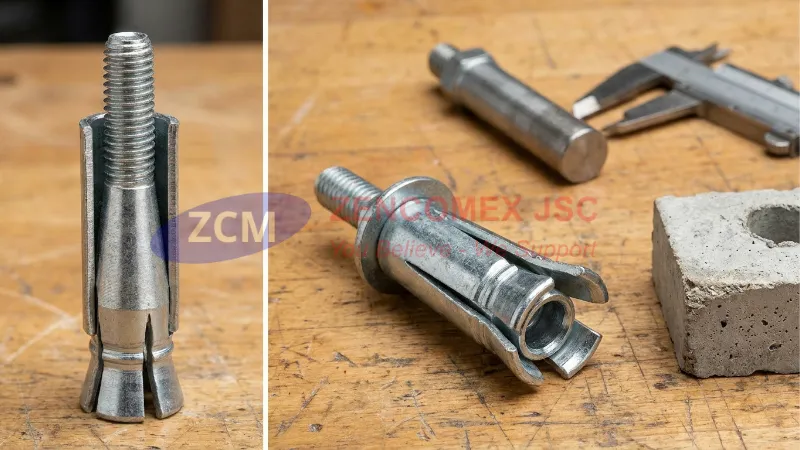

Cấu tạo tắc kê đạn gồm áo nở, ren trong, lõi chêm hình côn và chân xẻ rãnh_8
Thông số kỹ thuật và các loại tắc kê đạn phổ biến
Tải trọng chịu lực của tắc kê đạn phụ thuộc vào hai yếu tố: Kích thước ren và chất liệu thép gia công.
Các mác thép sản xuất phổ biến:
- Tắc kê đạn sắt mạ kẽm: Được đúc từ thép carbon. Sau đó xử lý mạ kẽm điện phân (hàng trắng/vàng) dùng cho hệ treo trong nhà, hoặc mạ kẽm nhúng nóng dùng ngoài trời. Đây là loại tiêu thụ mạnh nhất nhờ giá thành rẻ.
- Tắc kê đạn Inox (SUS 201, 304, 316): Chuyên trị môi trường ẩm ướt, kho lạnh, trạm xử lý hóa chất chống rỉ sét.

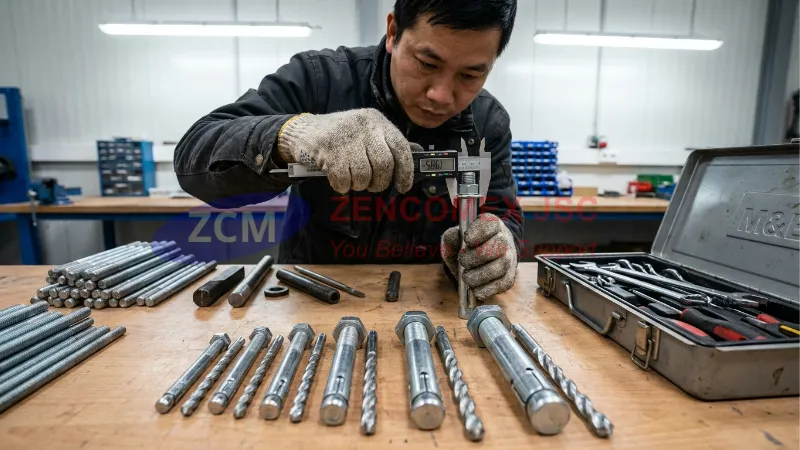

Kỹ thuật viên kiểm tra kích thước tắc kê đạn M6-M20 và mũi khoan bê tông tương ứng_10
Bảng thông số kích thước tiêu chuẩn: Để thi công không bị tuột, kỹ sư cần khoan lỗ chính xác theo bảng thông số quy cách thân (đường kính ngoài) dưới đây:
| Kích thước Ren (M) | Đường kính ngoài vỏ (OD) | Chiều dài tổng (L) | Kích thước Mũi khoan bê tông |
| M6 | 8 mm | 25 mm | Mũi 8 mm |
| M8 | 10 mm | 30 mm | Mũi 10 mm |
| M10 | 12 mm | 40 mm | Mũi 12 mm |
| M12 | 16 mm | 50 mm | Mũi 16 mm |
| M16 | 20 mm | 65 mm | Mũi 20 mm |
| M20 | 25 mm | 80 mm | Mũi 25 mm |
(Lưu ý: M10 là kích thước “quốc dân” được dùng nhiều nhất để treo các tuyến ống PCCC cỡ trung).
Ứng dụng thực tế của tắc kê đầu đạn trong xây dựng cơ điện
Với đặc tính khi đóng kịch khung sẽ nằm phẳng tịt với bề mặt trần, không bị nhô ra gây vướng víu như các loại bu lông nở khác, tắc kê đạn có tính thẩm mỹ rất cao.
Các ứng dụng thường thấy nhất tại công trường:
- Thi công hệ treo trần: Đóng lên trần bê tông để bắt ty ren thả xuống đỡ hệ thống máng cáp, khay cáp, ống gió HVAC và đường ống thép cứu hỏa.
- Lắp đặt hệ thống khung dầm trần giả: Trần thạch cao giật cấp, trần nhôm sảnh lớn.
- Neo giữ kết cấu thép đỡ tạm thời, làm ngàm chờ để lắp đặt các thiết bị máy móc công nghiệp nhẹ.
Để tạo nên một hệ treo hoàn chỉnh, tắc kê đạn luôn đi kèm với thanh ty ren để liên kết các chi tiết máng cáp hay ống nước treo lơ lửng trên trần nhà.

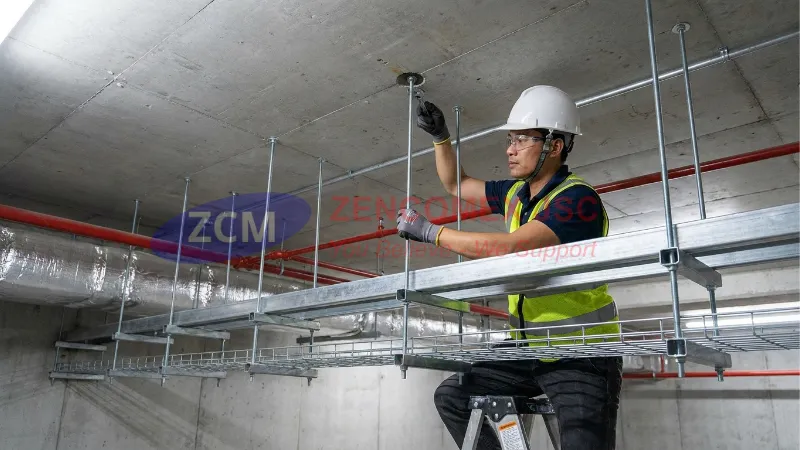

Tắc kê đạn âm trần kết hợp ty ren để treo ống PCCC, ống gió và thang máng cáp_6
Hướng dẫn cách thi công tắc kê đạn đóng bê tông chuẩn xác
Hơn 50% sự cố tuột giá đỡ, rớt trần bắt nguồn từ việc công nhân khoan đóng tắc kê sai kỹ thuật. Hãy tuân thủ quy trình 4 bước chuẩn M&E sau:
- Định vị và khoan lỗ: Dùng mũi khoan bê tông có kích thước bằng chính xác với đường kính ngoài (OD) của tắc kê. (Ví dụ: Tắc kê M10 vỏ ngoài 12mm -> Bắt buộc dùng mũi khoan 12mm). Độ sâu lỗ khoan nên dài hơn thân tắc kê khoảng 2mm – 5mm.
- Vệ sinh lỗ khoan (Rất quan trọng): Dùng chổi cọ hoặc súng thổi khí nén xịt sạch toàn bộ bột đá, cát bụi đọng trong lỗ. Nếu để lại bụi, vỏ tắc kê sẽ không bám được trực tiếp vào phần cốt bê tông cứng.
- Đóng giãn nở tắc kê: Đút tắc kê đạn vào lỗ (phần rãnh khía quay vào trong). Dùng một thanh đóng chuyên dụng (Setting tool) cắm lọt vào ren, dùng búa gõ mạnh kịch tay để đẩy “viên đạn” bên trong tụt xuống đáy, làm bung lớp vỏ gai bám chặt vào tường.
- Vặn kết nối: Sau khi vỏ đã bung cứng, xoáy thanh ty ren hoặc bu lông vào đầu tắc kê để hoàn tất hệ neo giữ.
Trong một số trường hợp vách bê tông không cho phép đóng sâu hoặc cần treo tải trọng động cực lớn, việc kết hợp sử dụng tắc kê rút sẽ mang lại hiệu quả gia cố chịu tải an toàn hơn.
Mua tắc kê đạn sắt chất lượng cao, giá rẻ tại Zencomex
Sử dụng tắc kê đạn trôi nổi, phôi thép non, ren tiện mỏng manh rất dễ dẫn đến tình trạng đứt đuôi tắc kê khi vặn ty, hoặc rỉ sét nhanh chóng gây mất an toàn hệ thống trần.
Zencomex là nhà máy gia công kim khí uy tín, chuyên cung cấp các dòng tắc kê đạn, tắc kê nở đạt chuẩn tải trọng kéo nhổ cho mọi công trình B2B. Sản phẩm của Zencomex sở hữu phôi thép carbon cường độ cao, bước ren được taro sắc nét, đảm bảo vặn ty ren vào trơn tru không kẹt rít. Lớp mạ kẽm điện phân đồng đều, sáng bóng, chống oxy hóa cực tốt.
Chúng tôi cung cấp bảng báo giá sỉ với mức chiết khấu cực kỳ cạnh tranh cho các đại lý vật tư kim khí và nhà thầu xây dựng trên toàn quốc. Hãy tham khảo thêm thông số kỹ thuật lắp đặt tắc kê chịu lực của chúng tôi để chuẩn bị phương án thi công tối ưu nhất cho công trình của bạn.

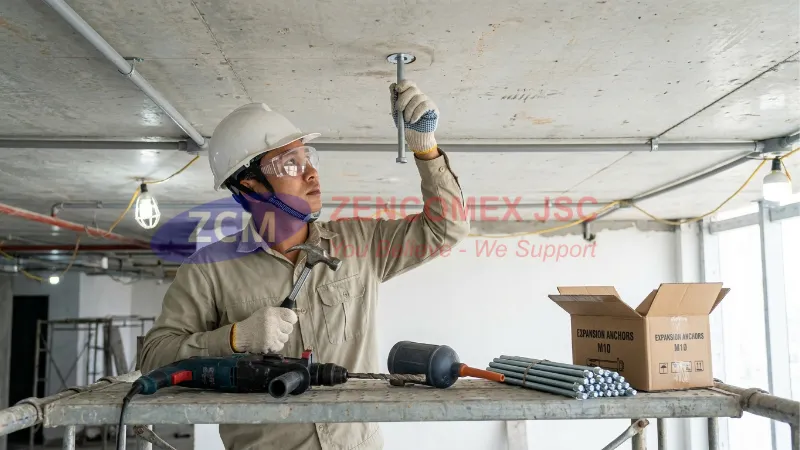

Kỹ thuật viên dùng setting tool đóng tắc kê đạn vào trần bê tông đúng kỹ thuật_9
