Để hoàn thiện một tuyến cáp điện an toàn, bạn không thể chỉ lắp các đoạn thẳng nối tiếp nhau. Tại các vị trí chuyển hướng, rẽ nhánh hay thay đổi cao độ, phụ kiện thang máng cáp là thành phần bắt buộc phải có. Việc chọn sai kích thước hoặc thiếu hụt phụ kiện sẽ khiến quá trình thi công bị đình trệ. Bài viết dưới đây tổng hợp chi tiết các loại phụ kiện phổ biến, giúp nhà thầu bóc tách vật tư (BOQ) chính xác và tối ưu thời gian lắp đặt.
Vai trò của phụ kiện thang máng cáp trong hệ thống M&E
Phụ kiện có chức năng liên kết các đoạn máng thẳng lại thành một hệ thống liền mạch. Chúng giúp tuyến cáp lách qua các chướng ngại vật trên trần nhà, chuyển hướng dọc theo các vách tường, hoặc phân nhánh đi xuống tủ điện.
Tất cả phụ kiện phải được thiết kế đồng bộ với hệ thống thang máng cáp chính. Nếu tuyến máng dùng tôn dày 1.5mm mạ kẽm nhúng nóng, thì co, nối hay bát kẹp cũng phải dùng vật liệu và độ dày tương đương để đảm bảo khả năng chịu tải.

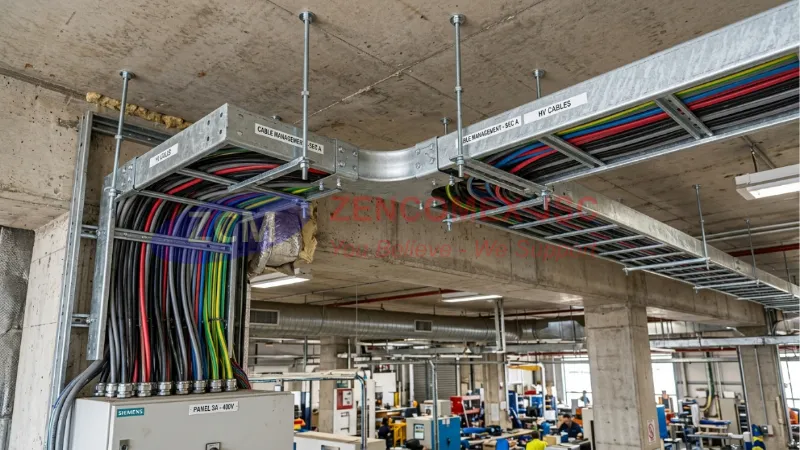

Tuyến thang máng cáp với nhiều phụ kiện co, tê, ty treo trên trần nhà xưởng_4
Phân loại phụ kiện thang máng cáp theo chức năng
Có hàng chục loại phụ kiện khác nhau. Để dễ quản lý, kỹ sư thường chia chúng thành 4 nhóm chính sau đây.
1. Hệ thống chuyển hướng và phân nhánh
Nhóm này dùng khi tuyến cáp chạy trên cùng một mặt phẳng (trên trần hoặc sát tường) nhưng cần đổi hướng.
- Co ngang (Cút L): Đổi hướng 90 độ sang trái hoặc sang phải. Bạn có thể đặt hàng co góc 45 độ hoặc 135 độ tùy vào góc vát của công trình.
- Tê (Ngã 3 – Cút T): Chia tuyến cáp chính thành 3 hướng vuông góc với nhau trên cùng một mặt phẳng. Thường dùng khi cần rẽ một phần cáp vào khu vực nhánh.
- Thập (Ngã 4 – Cút X): Giao nhau của 4 tuyến đường cáp. Loại này ít dùng hơn, chủ yếu xuất hiện ở các trục hành lang chữ thập trong nhà máy lớn.
2. Hệ thống thay đổi cao độ
Khi tuyến cáp đang đi ngang nhưng vướng dầm bê tông, hoặc cần chui qua sàn để xuống tầng dưới, bạn phải dùng hệ thống co thay đổi cao độ.
- Co lên (Cút lên): Chuyển hướng tuyến cáp đi thẳng lên trên.
- Co xuống (Cút xuống): Chuyển hướng tuyến cáp đi cắm xuống dưới. Thường gặp tại vị trí cáp đổ xuống tủ điện tổng (MSB).
3. Hệ thống kết nối cơ bản
Đây là nhóm phụ kiện tiêu hao nhiều nhất trong mọi công trình.
- Nối thẳng: Dùng để ghép 2 đoạn máng/thang thẳng lại với nhau. Cứ 2.5m – 3.0m máng thẳng sẽ cần 1 cặp nối.
- Nối giảm (Thu trái / Thu phải / Thu đều): Dùng khi cần liên kết một đoạn máng kích thước lớn (ví dụ W400) với một đoạn máng kích thước nhỏ hơn (ví dụ W200). Nó giúp thu hẹp tiết diện khi lượng dây cáp đã giảm đi ở cuối tuyến.
4. Hệ thống treo và cố định
Để neo giữ toàn bộ hệ thống lên trần hoặc tường, hệ treo là yếu tố quyết định độ an toàn cơ học.
- Ty ren (Ty treo): Phổ biến dùng ty ren M8, M10 hoặc M12 để treo máng từ trần bê tông thả xuống.
- Bulong, Ecu, Vòng đệm: Thông thường sử dụng bulong đầu dù M8x15 để liên kết nối vào thân máng. Đầu dù tròn nằm bên trong máng giúp tránh làm xước vỏ cáp điện khi kéo dây.
- Bát kẹp máng / Kẹp xà gồ: Dùng để kẹp máng cố định vào giá đỡ (thanh V, thanh Unistrut) hoặc kẹp ty treo trực tiếp vào xà gồ thép mà không cần khoan hàn.

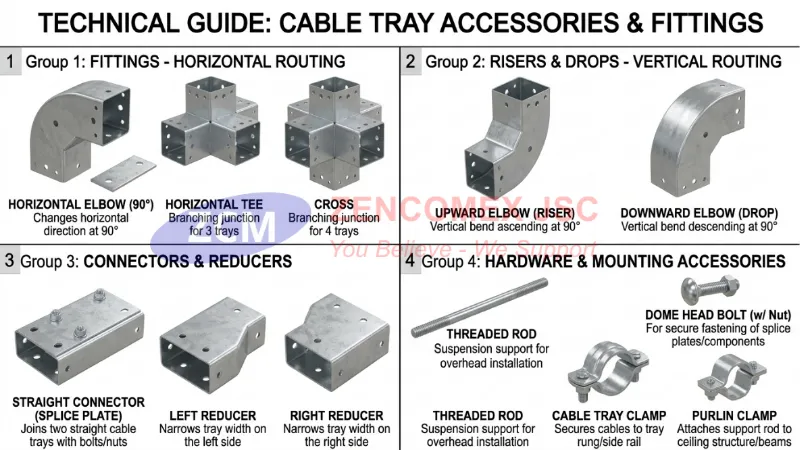

Tuyến thang máng cáp với nhiều phụ kiện co, tê, ty treo trên trần nhà xưởng (2)_3
Thông số kỹ thuật bắt buộc phải khớp với tuyến cáp
Khi bóc tách và đặt hàng phụ kiện, bạn phải đối chiếu kỹ bản vẽ. Việc này giúp đảm bảo phụ kiện tuân thủ đúng các tiêu chuẩn thang máng cáp mà dự án yêu cầu.
- Vật liệu và bề mặt: Tôn đen sơn tĩnh điện, tôn mạ kẽm (Z120 – Z275), mạ kẽm nhúng nóng, hoặc Inox 304.
- Kích thước (W x H): Chiều rộng và chiều cao phụ kiện phải ôm khít hoặc bằng đúng kích thước máng chính. Ví dụ: Co ngang W300xH100.
- Bán kính cong (R): Tại các góc cua, bán kính cong (R) cực kỳ quan trọng đối với cáp động lực. R phổ biến là 100mm, 200mm, 300mm. Cáp càng to, bán kính R càng phải lớn để không gãy ngầm lõi cáp.
Cách bóc tách khối lượng phụ kiện từ bản vẽ
Để không bị thiếu hụt hoặc dư thừa vật tư khi thi công, kỹ sư QS cần tuân thủ quy trình bóc tách (BOQ) theo sát mặt bằng tuyến cáp. Việc đếm thủ công trên bản vẽ CAD đòi hỏi sự tỉ mỉ ở các đoạn giao cắt và thay đổi không gian.
Quy trình bóc tách cơ bản:
- Bước 1: Xác định tổng chiều dài tuyến thẳng để tính số lượng nối. Công thức: (Tổng chiều dài / Chiều dài 1 cây) x 2 (do mỗi điểm nối bắt buộc phải có 2 miếng kẹp ở hai bên thành máng).
- Bước 2: Đếm các điểm rẽ nhánh trên mặt bằng trần (co ngang, tê, thập). Lập bảng phân loại theo kích thước từng góc cua.
- Bước 3: Kiểm tra mặt cắt dọc (section) để phát hiện các điểm đổi cao độ (co lên, co xuống) vượt xà gồ hoặc thả tủ điện.
- Bước 4: Tính toán vật tư phụ treo đỡ. Thông thường khoảng cách lắp 1 giá đỡ ty treo là 1.2m – 1.5m tùy trọng lượng cáp.
Ví dụ bóc tách cụ thể: Giả sử bạn có tuyến máng cáp nhánh kích thước W300xH100, độ dày 1.5mm, dài tổng cộng 30 mét. Trên tuyến có 1 điểm rẽ góc 90 độ, 1 nhánh chia ngã 3 (chữ T) và đoạn cuối cắm xuống tủ điện.

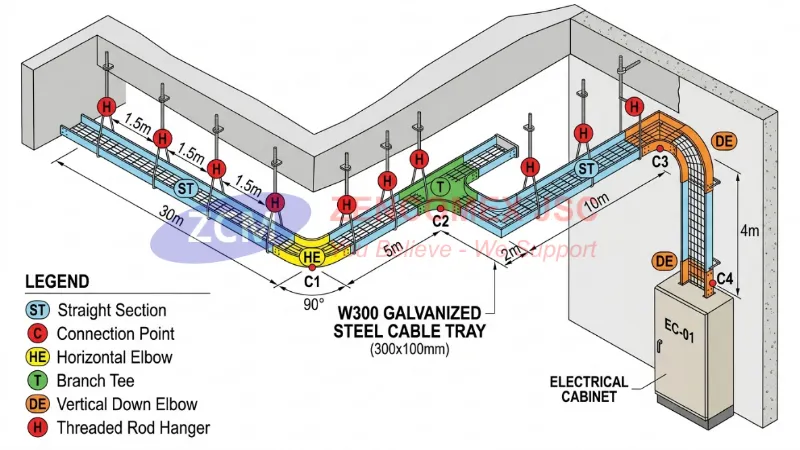

Sơ đồ tuyến thang máng cáp với co ngang, tê và co xuống tủ điện, đánh dấu vị trí phụ kiện_2
Danh sách phụ kiện cần lên BOQ bao gồm:
- Nối máng thẳng: (30m / 2.5m) – 1 = 11 điểm nối -> Cần 22 miếng kẹp nối.
- Bulong M8x15 đầu dù: 11 điểm nối x 8 con (máng H100 dùng 4 lỗ mỗi bên) = 88 bộ.
- Co ngang 90 độ (W300xH100, R100): 1 cái + 2 miếng nối đi kèm + 8 bộ bulong.
- Tê ngang (W300xH100, R100): 1 cái + 6 miếng nối đi kèm + 24 bộ bulong.
- Co xuống tủ điện (W300xH100, R100): 1 cái + 2 miếng nối + 8 bộ bulong.
- Hệ treo đỡ (cách nhau 1.5m): 30m / 1.5m = 20 giá đỡ. Bao gồm: 40 ty ren M8, 20 thanh V/Unistrut dài 400mm, 80 ecu và 40 bát kẹp máng cố định.
Lỗi thường gặp khi chọn phụ kiện thang máng cáp
Trong quá trình thi công cơ điện, rất nhiều nhà thầu gặp rắc rối và phải đặt lại hàng khẩn cấp vì vướng các lỗi kỹ thuật khi chọn phụ kiện:
- Quên tính bán kính cong (R) cho cáp động lực lớn: Cáp trung thế hoặc cáp XLPE tiết diện lớn không thể bẻ cong góc gắt vuông vức. Nếu không chỉ định R=200mm hoặc R=300mm khi đặt phụ kiện co góc, lõi cáp bên trong sẽ bị gãy ngầm ép sát tường.
- Lệch bề mặt bảo vệ: Máng chính dùng mạ kẽm nhúng nóng để chống rỉ nhưng phụ kiện nối, bulong hoặc bát kẹp lại dùng loại mạ điện xi trắng (kẽm lạnh) do thiếu chú ý. Hệ thống sẽ bắt đầu rỉ sét từ chính các điểm nối yếu này chỉ sau vài tháng lắp đặt ngoài trời.
- Bóc tách quá sát số lượng bulong ốc vít: Vật tư nhỏ gọn như bulong, đai ốc rất dễ bị rơi vãi, thất lạc tại công trình. Việc bóc tách y xì bản vẽ không tính hệ số hao hụt 5-10% sẽ khiến thợ thi công phải dừng chờ bổ sung hàng chỉ vì thiếu vài chục con ốc.
- Mua co vuông 90 độ cho góc vát trần/tường: Mua co 90 độ nhưng hiện trạng kiến trúc công trình lại có góc vát 45 độ. Thợ phải tự ý dùng máy cắt mài bớt góc phụ kiện. Việc cắt thủ công làm cháy lớp kẽm và mất đi lớp sơn, gây gỉ sét và để lại cạnh kim loại sắc bén làm rách vỏ cáp.
- Quên mua nắp đậy (Cover) đồng bộ ở các ngã rẽ: Nhiều người bóc tách nắp cho máng thẳng rất đầy đủ, nhưng quên mất rằng phụ kiện co, tê, thập cũng phải có nắp đậy thiết kế riêng úp vừa khít. Cáp tại các góc bẻ rẽ nếu hở sẽ là nơi chuột bọ làm tổ cắn đứt dây.

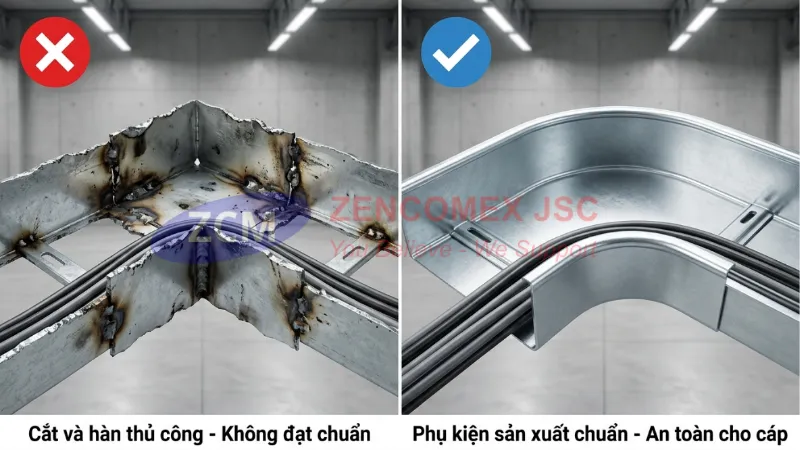

So sánh co góc cắt thủ công và co góc sản xuất chuẩn nhà máy_1
Báo giá phụ kiện thang máng cáp
Báo giá phụ kiện thang máng cáp không có một con số cố định mà dao động liên tục dựa trên nhiều yêu cầu kỹ thuật và kết cấu sản phẩm. Để lập dự toán dự án hoặc chốt hồ sơ thầu, các kỹ sư cần nắm rõ 3 yếu tố ảnh hưởng trực tiếp đến chi phí vật tư dưới đây.
Thứ nhất là kích thước và độ dày vật liệu. Đây là yếu tố cơ bản nhất. Một chiếc co ngang kích thước nhỏ W100xH50 dày 1.2mm sẽ có giá vật tư thấp hơn rất nhiều so với loại cáp W600xH100 dày 2.0mm. Độ dày tôn (từ 1.0mm, 1.2mm, 1.5mm đến 2.0mm) quyết định trực tiếp khối lượng thép tấm sử dụng, kéo theo chi phí cán tôn và gia công tăng lên tương ứng.
Thứ hai là phương pháp xử lý bề mặt. Việc chọn lớp áo bảo vệ làm chênh lệch giá lớn nhất. Các dòng phụ kiện tôn đen phủ sơn tĩnh điện thường có giá tốt nhất và phù hợp cho công trình trong nhà (tòa nhà, hầm xe). Trái lại, dòng phụ kiện mạ kẽm nhúng nóng (nhúng kẽm ở 450 độ C) đòi hỏi chu trình làm sạch và công nghệ mạ phức tạp, giá thành có thể đội lên cao hơn 30% – 40% nhưng mang lại khả năng chống ăn mòn cực tốt tại môi trường ven biển, nhà máy hóa chất.
Thứ ba là độ phức tạp của từng loại phụ kiện. Các phụ kiện tiêu chuẩn có cấu tạo đơn giản như nối thẳng hay bát kẹp được sản xuất hàng loạt bằng khuôn dập công nghiệp nên giá thành rất rẻ. Ngược lại, các mã hàng chuyên biệt như ngã tư (chữ X), cút lơi đa góc độ hoặc nối giảm lệch (thu trái, thu phải) bắt buộc phải qua khâu cắt CNC tỉ mỉ và thợ hàn ghép thủ công, chi phí nhân công cao đẩy đơn giá phụ kiện lên một nấc mới.
Do danh mục phụ kiện đi kèm một tuyến cáp điện thường bao gồm từ hàng chục đến hàng trăm mã hàng đa dạng, việc làm báo giá chỉ thực sự chuẩn xác khi được dựa trên bản bóc tách khối lượng (BOQ) kỹ thuật từ nhà thầu. Tùy thuộc vào tổng khối lượng đơn hàng và tiến độ, chúng tôi sẽ áp dụng các mức chiết khấu tối ưu. Liên hệ gửi bản vẽ hoặc danh mục để nhận báo giá chi tiết trong vòng 2 giờ làm việc.
