Hệ thống thang máng cáp thương hiệu Zencomex chính là giải pháp bệ đỡ chịu lực tối ưu, kiến tạo nên bộ xương sống vững chãi cho toàn bộ đường chạy MEP của công trình. Với thiết kế đồng bộ, khả năng chịu tải trọng tĩnh vượt trội và hệ số an toàn dài hạn, sản phẩm giúp tối ưu hóa không gian và bảo vệ tối đa các đường chạy cáp phân phối động lực.
Thang máng cáp là gì? Cấu tạo và Phân loại
Thang máng cáp (tên tiếng Anh kỹ thuật là Cable Ladder and Cable Tray) là hệ thống khung đỡ cơ khí chuyên dụng dùng để định tuyến, nâng đỡ, bao bọc và bảo vệ các loại dây cáp điện cao thế, trung thế, hạ thế, cáp tín hiệu điều khiển hay cáp mạng trong các công trình hạ tầng công nghiệp và dân dụng. Việc ứng dụng hệ thống bệ đỡ chịu lực này thay thế cho phương pháp đi dây luồn ống truyền thống giúp triệt tiêu hoàn toàn hiện tượng bập bênh lật đổ của các bó cáp lớn, đồng thời tạo ra một dải hành lang kỹ thuật đồng bộ và thẩm mỹ cao.

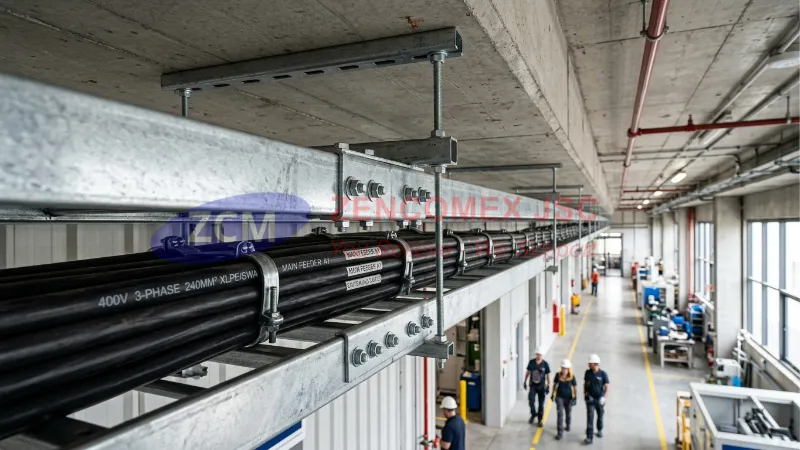

Hệ thống thang máng cáp mạ kẽm lắp đặt thực tế tại công trình
Thang cáp (Cable Ladder)
Thang cáp có cấu trúc hở, cấu thành từ hai thanh sườn đứng song song kết nối với nhau bằng các thanh ngang (thanh rung) đục lỗ được phân bổ với khoảng cách đều đặn từ 250{ mm} đến 300{ mm}. Nhờ thiết kế thoáng khí tuyệt đối này, thang cáp tối ưu hóa quá trình đối lưu không khí tản nhiệt tự nhiên cho các bó cáp động lực công suất cực lớn sinh nhiệt cao trong quá trình vận hành liên tục. Các góc bo góc lượn được xử lý mài nhẵn bavia mịn màng nhằm triệt tiêu hoàn toàn gờ sắc nhọn bavia kim loại nhẵn mịn, bảo vệ tuyệt đối lớp vỏ nhựa bên ngoài khỏi nguy cơ trầy xước khi thi công kéo dải cáp tải trọng lớn.
Máng cáp (Cable Trunking)
Máng cáp (hay còn gọi là máng cáp dạng hộp kín) là dòng sản phẩm sở hữu cấu trúc dạng máng phẳng khép kín, được trang bị nắp đậy đồng bộ cố định bằng kẹp nắp máng chuyên dụng. Dòng cấu kiện này cực kỳ lý tưởng cho các đường chạy cáp điện nhẹ, cáp tín hiệu nhạy cảm yêu cầu bảo vệ nghiêm ngặt chống lại sự xâm hại của mạt bụi, độ ẩm bão hòa, tia cực tím hay các tác nhân cơ lý ngoại vi. Đặc biệt tại các vị trí rẽ nhánh hoặc chuyển đổi dải khẩu độ ở cuối trục phân phối, máng cáp thường kết hợp chặt chẽ với phụ kiện giảm phải máng cáp điện để bóp nhỏ diện tích chiếm dụng sườn thành một cách khoa học.
Khay cáp (Cable Tray)
Khay cáp là giải pháp lai thông minh, sở hữu cấu trúc lòng máng phẳng nhưng được gia công dập dải lỗ ma trận đột lỗ dưới sườn đáy lòng. Các hàng lỗ ô van đột sẵn này vừa duy trì khả năng đối lưu làm mát vừa ngăn chặn tuyệt đối tình trạng ngưng tụ hơi ẩm tích tụ trong lòng khay kỹ thuật – tác nhân hàng đầu gây ra sự cố đoản mạch rò điện ra vỏ thép sườn tôn.
Thông số kỹ thuật và Tiêu chuẩn của thang máng cáp
Toàn bộ các lô sản phẩm thang máng cáp xuất xưởng từ nhà máy chế tạo Zencomex đều trải qua quy trình kiểm soát dung sai hình học cực thấp, đáp ứng khắt khe các bộ tiêu chuẩn công nghiệp quốc tế và Việt Nam.
| Thông số kỹ thuật / Technical Data | Giá trị chi tiết / Specifications (Tiêu chuẩn Zencomex) |
| Vật liệu nền (Material) | Thép carbon hợp kim mác cao, Thép cuộn kẽm phẳng (GI), Thép hợp kim Zam cao cấp, Thép không gỉ Austenitic (Inox 304/316) |
| Bề mặt hoàn thiện (Finish) | Sơn tĩnh điện bền màu (PC), Mạ kẽm điện phân (Pre-Galv), Mạ kẽm nhúng nóng (HDG), Bề mặt tự nhiên (No coating) |
| Độ dày vật liệu (Thickness – T) | T = 0.8{ mm}, 1.0{ mm}, 1.2{ mm}, 1.5{ mm}, 2.0{ mm}, 2.5{ mm} (Gia công chính xác) |
| Chiều rộng tiêu chuẩn (Width – W) | W = 50{ mm} đến 1000{ mm} (Ví dụ: W100, W200, W300, W500, W800, W1000) |
| Chiều cao thành đứng (Height – H) | H = 50{ mm}, 75{ mm}, 100{ mm}, 120{ mm}, 150{ mm}, 200{ mm} |
| Chiều dài phân đoạn (Length – L) | L = 2500{ mm} hoặc 3000{ mm} / cây thanh thẳng (Hỗ trợ cắt khẩu độ đặc biệt) |
| Tiêu chuẩn chất lượng (Standards) | NEMA VE 1-2017, IEC 61537, TCVN 9208:2012, Tiêu chuẩn mạ kẽm ASTM A123 / ISO 1461 |
Ứng dụng thực tế của thang máng cáp trong hệ thống M&E
Hệ thống bệ đỡ chịu lực thang máng cáp là cấu kiện trung tâm hiện diện trong mọi sơ đồ thiết kế MEP hiện đại. Từ các hành lang trần của các trung tâm dữ liệu (Data Center), tòa nhà chọc trời, trung tâm thương mại cho đến các khu phân xưởng lọc hóa dầu khốc liệt, sản phẩm đóng vai trò phân luồng huyết mạch cung cấp năng lượng tổng.

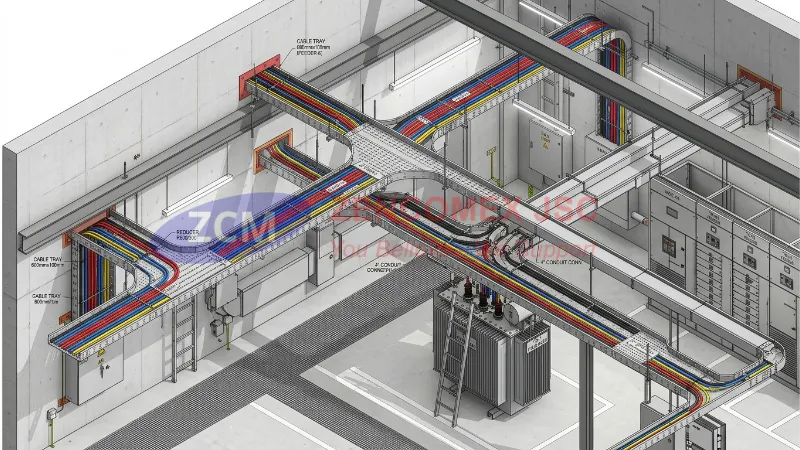

Bản vẽ 3D quy hoạch phân nhánh máng cáp trong phòng trạm điện
Trong quá trình thi công thực tế tại công trường, hệ thống máng cáp lớn chịu tải nặng thường được thiết lập liên thông đồng bộ với các tuyến ống dẫn luồn dây điện dẻo dai hoặc ống thép luồn cứng. Người thợ cơ điện thường ứng dụng phụ kiện đầu nối ống trơn EMT vào hộp điện tại các điểm trích nối từ hộp phân phối tổng sang hệ ống thẳng nhỏ, tạo thành một hệ thống mỏ neo cơ học khép kín hoàn hảo, ngăn chặn triệt để mọi rủi ro rò điện hay cháy nổ lan truyền dọc trục kỹ thuật.
Ưu điểm vượt trội & Tại sao nên sử dụng thang máng cáp?
- Ứng dụng công nghệ metallurgy tiên tiến: Sử dụng nguồn phôi thép mác cao dẻo dai kết hợp kỹ nghệ chấn dập CNC tự động hóa, giúp sản phẩm có khả năng kháng ứng suất đè nén và triệt tiêu dải mô-men xoắn lớn, chống hiện tượng sụt sập cơ học khi chứa tải trọng dây cáp cực hạn.
- Màng bảo vệ phân cực anot thụ động chống rỉ sét: Đối với dòng sản phẩm mạ kẽm nhúng nóng hoặc phủ kẽm Zam, bề mặt thép được bọc một lớp mạ bảo vệ phân cực anot thụ động tự chữa lành. Lớp mạ này cô lập hoàn toàn lõi sắt {Fe} khỏi quá trình oxy hóa điện hóa trong môi trường bão hòa độ ẩm muối biển hoặc hóa chất ăn mòn cực hạn.
- Triệt tiêu hoàn toàn gờ sắc nhọn bavia kim loại nhẵn mịn: Tất cả các mép chấn cạnh biên dạng chữ C sườn đứng đều được xử lý mài mịn tuyệt đối bằng máy mài bavia tự động, triệt tiêu 100% cạnh bén sắt nhọn, bảo đảm công tác kéo căng rải dây diễn ra trơn tru mà không lo xước vỏ cách điện PVC/XLPE.
- Tối ưu hóa tiến độ ráp liên hoàn tốc hành: Hai đầu của mỗi cây máng được đột lỗ ô van liên kết sườn đồng bộ 1:1, giúp kỹ sư lắp đặt cơ điện chỉ cần áp nẹp nối sườn và xiết bulong M8 kịch trần bằng thiết bị cầm tay, bóp ngắn dải thời gian thi công hoàn thiện MEP xuống dưới 50%.
Hướng dẫn chọn thang máng cáp chuẩn cho công trình
Để bảo đảm tối ưu hóa bài toán kinh tế dự án và duy trì hệ số tải trọng tĩnh lâu dài, việc chọn lựa quy cách thang máng cáp cần bám sát các mẹo kỹ thuật cốt lõi sau:
Mẹo chọn độ dày vật liệu (T) phù hợp với mật độ dây cáp
- Độ dày T = 0.8{ mm} – 1.0{ mm}: Thích hợp cho hệ máng hộp cỡ nhỏ (W \le 100{ mm}) đi dây tín hiệu điện nhẹ trong văn phòng hoặc hành lang thạch cao khô ráo.
- Độ dày T = 1.2{ mm} – 1.5{ mm}: Quy cách phổ biến nhất tại các dự án chung cư cao cấp dùng làm bệ đỡ trục ngang hành lang cho cáp hạ thế.
- Độ dày T = 2.0{ mm} – 2.5{ mm}: Bắt buộc áp dụng cho hệ thang cáp trục tổng đứng (riser) thông tầng hoặc tuyến máng cáp rộng lớn (W \ge 600{ mm}) chịu ứng suất nén ép tĩnh và mô-men xoắn cực độ.
Chọn lựa lớp áo phủ bề mặt tương thích môi trường lắp đặt
- Môi trường trong nhà khô ráo: Sơn tĩnh điện đa màu sắc (PC) là phương án tối ưu về mặt thẩm mỹ và chi phí đầu tư.
- Môi trường hầm ngầm bão hòa ẩm ẩm ướt: Nên ưu tiên tôn kẽm cuộn dập phẳng tự nhiên (Pre-Galv) hoặc thép hợp kim Zam kháng rỉ vượt trội.
- Môi trường sát biển, nhà máy hóa chất khốc liệt: Bắt buộc sử dụng công nghệ mạ kẽm nhúng nóng đạt độ dày lớp phủ \ge 55\ \mu{m} (ASTM A123) hoặc vật liệu thép không gỉ Inox 304/316 dẻo dai bền bỉ.
Báo giá thang máng cáp tại nhà máy Zencomex
Giá bán của hệ thống thang máng cáp phụ thuộc chặt chẽ vào biến thiên tỷ trọng giá phôi thép thô trên thị trường luyện kim metallurgy thế giới, quy cách độ dày thành thép (T), bản rộng (W), chiều cao đứng (H) sườn đứng và chủng loại màng bảo vệ bề mặt được chỉ định.
Zencomex cam kết cung cấp bảng giá chiết khấu thương mại cạnh tranh nhất thị trường B2B dành riêng cho các nhà thầu cơ điện M&E và chủ đầu tư dự án. Để nhận ngay hồ sơ năng lực sản xuất, chứng nhận kiểm định chất lượng CO/CQ và bảng bóc tách khối lượng báo giá nhanh chóng trong dải 2 giờ làm việc, quý đối tác vui lòng liên hệ trực tiếp với đội ngũ kỹ sư thương mại của chúng tôi.
